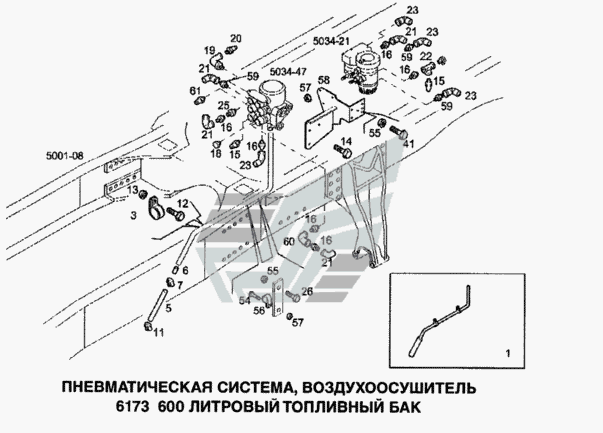

Пневматическая система, воздухоосушитель Stralis. Каталог 2005г.

Пневматическая система, соединение с прицепом Stralis Пневматическая система, линии воздушного компрессора Stralis

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 41205872 Количество на модель: 1
41205872
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 41205235 Количество на модель: 1
41205235
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 41205236 Количество на модель: 1
41205236
1
5

Номер детали на чертеже:

5

Воздушный шланг

Заводской номер: 41205238 Количество на модель: 1
41205238
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 41205237 Количество на модель: 1
41205237
1
7

Номер детали на чертеже:

7

Хомут (D=20-32мм)

Заводской номер: 18088491 Количество на модель: 1
18088491
1
11

Номер детали на чертеже:

11

Хомут крепления шланга (D=25-29мм)

Заводской номер: 41017507 Количество на модель: 1
41017507
1
12

Номер детали на чертеже:

12

Болт М6х16

Заводской номер: 16585724 Количество на модель: 2
16585724
2
13

Номер детали на чертеже:

13

Гайка М6

Заводской номер: 16750131 Количество на модель: 2
16750131
2
14

Номер детали на чертеже:

14

Болт М12х35

Заводской номер: 16588124 Количество на модель: 3
16588124
3
15

Номер детали на чертеже:

15

Штуцер соединения М16х1,5

Заводской номер: 42087098 Количество на модель: 2
42087098
2
16

Номер детали на чертеже:

16

Штуцер соединения М16х1,5

Заводской номер: 500316211 Количество на модель: 7
500316211
7
18

Номер детали на чертеже:

18

Резьбовая пробка М22х1,5

Заводской номер: 500310115 Количество на модель: 1
500310115
1
19

Номер детали на чертеже:

19

Соединение угловое М12х1,5

Заводской номер: 98427978 Количество на модель: 1
98427978
1
20

Номер детали на чертеже:

20

Штуцер соединения

Заводской номер: 42087093 Количество на модель: 1
42087093
1
21

Номер детали на чертеже:

21

Соединение угловое

Заводской номер: 500316064 Количество на модель: 6
500316064
6
22

Номер детали на чертеже:

22

Тройник М16х1,5

Заводской номер: 500316226 Количество на модель: 1
500316226
1
23

Номер детали на чертеже:

23

Соединение угловое

Заводской номер: 500316066 Количество на модель: 4
500316066
4
25

Номер детали на чертеже:

25

Муфта с наружной резьбой

Заводской номер: 41026777 Количество на модель: 2
41026777
2
26

Номер детали на чертеже:

26

Болт М14х35

Заводской номер: 16589024 Количество на модель: 2
16589024
2
41

Номер детали на чертеже:

41

Болт М14х30

Заводской номер: 16588924 Количество на модель: 1
16588924
1
54

Номер детали на чертеже:

54

Болт М8х1,25х20

Заводской номер: 16586324 Количество на модель: 2
16586324
2
55

Номер детали на чертеже:

55

Гайка М14

Заводской номер: 16750521 Количество на модель: 5
16750521
5
56

Номер детали на чертеже:

56

Зажимающий кронштейн

Заводской номер: 41231083 Количество на модель: 2
41231083
2
57

Номер детали на чертеже:

57

Гайка М8

Заводской номер: 16750221 Количество на модель: 5
16750221
5
58

Номер детали на чертеже:

58

Кронштейн крепления

Заводской номер: 41205948 Количество на модель: 1
41205948
1
59

Номер детали на чертеже:

59

Муфта с наружной резьбой М22х1,5

Заводской номер: 500316212 Количество на модель: 5
500316212
5
60

Номер детали на чертеже:

60

Соединение угловое М16х1,5

Заводской номер: 500316230 Количество на модель: 1
500316230
1
61

Номер детали на чертеже:

61

Муфта с наружной резьбой М22х1,5-М26х1,5

Заводской номер: 41031573 Количество на модель: 1
41031573
1
