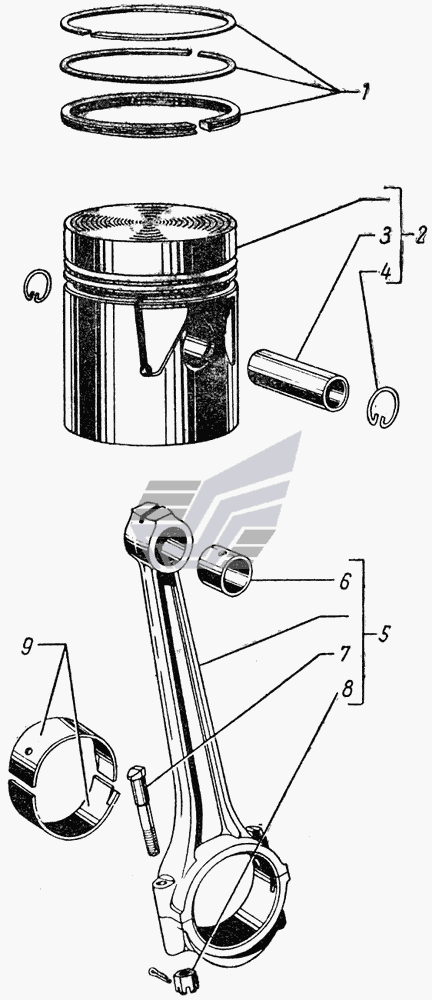

Поршни и шатуны ГАЗ-51 (63, 93). Каталог 1960г.

Головка блока цилиндров ГАЗ-51 (63, 93) Коленчатый вал и маховик ГАЗ-51 (63, 93)

Вид отображения:

Детали справа

По ширине экрана

258039-П

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3

3

3

3

4

5

5

6

7

8

9

9

9

9

9

9

9

9

9

9

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шплинт 3,2х20 ОСТ 37.001.171-93

Заводской номер: 258039-П Количество на модель: 12

258039-П

12

040363

258039-П

Код: 040363

Артикул: 258039-П,

Производитель:

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 81,88 мм

Заводской номер: 12-1000101-Б Количество на модель: 1

12-1000101-Б

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,25 мм

Заводской номер: ВК-52-1004024-МР Количество на модель: 6

ВК-52-1004024-МР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,00 мм

Заводской номер: ВК-52-1004024-ЛР Количество на модель: 6

ВК-52-1004024-ЛР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,80 мм

Заводской номер: ВК-52-1004024-ИР Количество на модель: 6

ВК-52-1004024-ИР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,25 мм

Заводской номер: ВК-52-1004024-ЕР Количество на модель: 6

ВК-52-1004024-ЕР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,25 мм

Заводской номер: ВК-52-1004024-ВР Количество на модель: 6

ВК-52-1004024-ВР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 81,88 мм

Заводской номер: ВК-52-1004024 Количество на модель: 6

ВК-52-1004024

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 84,00 мм

Заводской номер: 12-1004024-ПР Количество на модель: 6

12-1004024-ПР

6

1

Номер детали на чертеже:

1

Кольца поршневые диам 83,50 мм

Заводской номер: 12-1004024-НР Количество на модель: 6

12-1004024-НР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,25 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-МР Количество на модель: 6

12-1004024-МР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,00 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ЛР Количество на модель: 6

12-1004024-ЛР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,80 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ИР Количество на модель: 6

12-1004024-ИР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,50 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ЕР Количество на модель: 6

12-1004024-ЕР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,25 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-ВР Количество на модель: 6

12-1004024-ВР

6

1

Номер детали на чертеже:

1

Кольца диаметром 81,88 мм (комплект на 1 поршень)

Заводской номер: 12-1004024-Б Количество на модель: 6

12-1004024-Б

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,50 мм

Заводской номер: ВК-52-1004024-НР Количество на модель: 6

ВК-52-1004024-НР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 84,00 мм

Заводской номер: ВК-52-1004024-ПР Количество на модель: 6

ВК-52-1004024-ПР

6

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,25 мм

Заводской номер: 12-1000101-ВР Количество на модель: 1

12-1000101-ВР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,50 мм

Заводской номер: 12-1000101-ЕР Количество на модель: 1

12-1000101-ЕР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,80 мм

Заводской номер: 12-1000101-ИР Количество на модель: 1

12-1000101-ИР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,00 мм

Заводской номер: 12-1000101-ЛР Количество на модель: 1

12-1000101-ЛР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,25 мм

Заводской номер: 12-1000101-МР Количество на модель: 1

12-1000101-МР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,50 мм

Заводской номер: 12-1000101-НР Количество на модель: 1

12-1000101-НР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 84,00 мм

Заводской номер: 12-1000101-ПР Количество на модель: 1

12-1000101-ПР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 81,88 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101 Количество на модель: 1

ВК-52-1000101

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,25 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-ВР Количество на модель: 1

ВК-52-1000101-ВР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 84,00 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-ПР Количество на модель: 1

ВК-52-1000101-ПР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,50 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-НР Количество на модель: 1

ВК-52-1000101-НР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,25 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-МР Количество на модель: 1

ВК-52-1000101-МР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 83,00 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-ЛР Количество на модель: 1

ВК-52-1000101-ЛР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,80 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-ИР Количество на модель: 1

ВК-52-1000101-ИР

1

1

Номер детали на чертеже:

1

Кольца поршневые диаметром 82,50 мм (комплект на один двигатель)

Заводской номер: ВК-52-1000101-ЕР Количество на модель: 1

ВК-52-1000101-ЕР

1

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 84,00 мм

Заводской номер: ВК-52-1004014-ПР Количество на модель: 6

ВК-52-1004014-ПР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 83,50 мм

Заводской номер: ВК-52-1004014-НР Количество на модель: 6

ВК-52-1004014-НР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 83,25 мм

Заводской номер: ВК-52-1004014-МР Количество на модель: 6

ВК-52-1004014-МР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 83,00 мм

Заводской номер: ВК-52-1004014-ЛР Количество на модель: 6

ВК-52-1004014-ЛР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,80 мм

Заводской номер: ВК-52-1004014-КР Количество на модель: 6

ВК-52-1004014-КР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,62 мм

Заводской номер: ВК-52-1004014-ИР Количество на модель: 6

ВК-52-1004014-ИР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,00 мм-

Заводской номер: ВК-52-1004014-АР Количество на модель: 6

ВК-52-1004014-АР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 81,88 мм

Заводской номер: ВК-52-1004014 Количество на модель: 6

ВК-52-1004014

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными и поршневыми кольцами диаметром 84,00 мм (комплект)

Заводской номер: ВК-52-1004012-ПР Количество на модель: 6

ВК-52-1004012-ПР

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными и поршневыми кольцами диаметром 83,50 мм (комплект)

Заводской номер: ВК-52-1004012-НР Количество на модель: 6

ВК-52-1004012-НР

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными поршневыми кольцами диаметром 83,00 мм (комплект)

Заводской номер: ВК-52-1004012-ЛР Количество на модель: 6

ВК-52-1004012-ЛР

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными и поршневыми кольцами диаметром 82,50 мм (комплект)

Заводской номер: ВК-52-1004012-ЕР Количество на модель: 6

ВК-52-1004012-ЕР

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными и поршневыми кольцами диаметром 82,12 мм (комплект)

Заводской номер: ВК-52-1004012-ВР Количество на модель: 6

ВК-52-1004012-ВР

6

2

Номер детали на чертеже:

2

Поршень с пальцем диаметром 82,00 мм (комплект), стопорными и поршневыми кольцами

Заводской номер: ВК-52-1004012-АР Количество на модель: 6

ВК-52-1004012-АР

6

2

Номер детали на чертеже:

2

Поршень с пальцем, стопорными и поршневыми кольцами диаметром 81,88 мм (комплект)

Заводской номер: ВК-52-1004012 Количество на модель: 6

ВК-52-1004012

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,08 мм

Заводской номер: ВК-52-1004014-БР Количество на модель: 6

ВК-52-1004014-БР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,12 мм

Заводской номер: ВК-52-1004014-ВР Количество на модель: 6

ВК-52-1004014-ВР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,58 мм

Заводской номер: ВК-52-1004014-ЖР Количество на модель: 6

ВК-52-1004014-ЖР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,50 мм

Заводской номер: ВК-52-1004014-ЕР Количество на модель: 6

ВК-52-1004014-ЕР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,36 мм

Заводской номер: ВК-52-1004014-ДР Количество на модель: 6

ВК-52-1004014-ДР

6

2

Номер детали на чертеже:

2

Поршень с поршневым пальцем и стопорными кольцами в комплекте диаметром 82,24 мм

Заводской номер: ВК-52-1004014-ГР Количество на модель: 6

ВК-52-1004014-ГР

6

3

Номер детали на чертеже:

3

Палец поршневой диаметром 22 мм

Заводской номер: 11-6135-А Количество на модель: 6

11-6135-А

6

3

Номер детали на чертеже:

3

Палец поршневой диаметром 22,08 мм

Заводской номер: 11-6135-БР Количество на модель: 6

11-6135-БР

6

3

Номер детали на чертеже:

3

Палец поршневой диаметром 22,12 мм

Заводской номер: 11-6135-ВР Количество на модель: 6

11-6135-ВР

6

3

Номер детали на чертеже:

3

Палец поршневой диаметром 22,20 мм

Заводской номер: 11-6135-ГР Количество на модель: 6

11-6135-ГР

6

4

Номер детали на чертеже:

4

Кольцо поршневого пальца стопорное

Заводской номер: 12-1004022-Б Количество на модель: 12

12-1004022-Б

12

5

Номер детали на чертеже:

5

Шатун в сборе (1,3 и 5 цилиндров)

Заводской номер: 11-6200 Количество на модель: 3

11-6200

3

5

Номер детали на чертеже:

5

Шатун в сборе (2,4 и 6 цилиндров)

Заводской номер: 11-6201 Количество на модель: 3

11-6201

3

6

Номер детали на чертеже:

6

Втулка шатуна

Заводской номер: 12-1004052-А Количество на модель: 6

12-1004052-А

6

7

Номер детали на чертеже:

7

Болт шатуна

Заводской номер: 11-6214-А Количество на модель: 12

11-6214-А

12

8

Номер детали на чертеже:

8

Гайка шатуна

Заводской номер: 11-6212 Количество на модель: 12

11-6212

12

9

Номер детали на чертеже:

9

Заготовки для шатунных вкладышей диаметром от 51,50 до 51,00 мм

Заводской номер: ВК-51-1004057-ДБР Количество на модель: 6

ВК-51-1004057-ДБР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 50,00 мм

Заводской номер: ВК-51-1004057-КР Количество на модель: 6

ВК-51-1004057-КР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 50,25 мм

Заводской номер: ВК-51-1004057-11Р Количество на модель: 6

ВК-51-1004057-11Р

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 50,50 мм

Заводской номер: ВК-51-1004057-ЖР Количество на модель: 6

ВК-51-1004057-ЖР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 50,75 мм

Заводской номер: ВК-51-1004057-ЕР Количество на модель: 6

ВК-51-1004057-ЕР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 51,00 мм

Заводской номер: ВК-51-1004057-ДР Количество на модель: 6

ВК-51-1004057-ДР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 51,20 мм

Заводской номер: ВК-51-1004057-ГР Количество на модель: 6

ВК-51-1004057-ГР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 51,25 мм

Заводской номер: ВК-51-1004057-ВР Количество на модель: 6

ВК-51-1004057-ВР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 51,45 мм

Заводской номер: ВК-51-1004057-БР Количество на модель: 6

ВК-51-1004057-БР

6

9

Номер детали на чертеже:

9

Вкладыши шатуна диаметром 51,50 мм

Заводской номер: ВК-51-1004057 Количество на модель: 6

ВК-51-1004057

6

9

Номер детали на чертеже:

9

Заготовки для шатунных вкладышем диаметром от 51,00 до 50,25 мм

Заводской номер: ВК-51-1004057-ИБР Количество на модель: 6

ВК-51-1004057-ИБР

6

Головка блока цилиндров ГАЗ-51 (63, 93) Коленчатый вал и маховик ГАЗ-51 (63, 93)

Вернуться в раздел каталога
