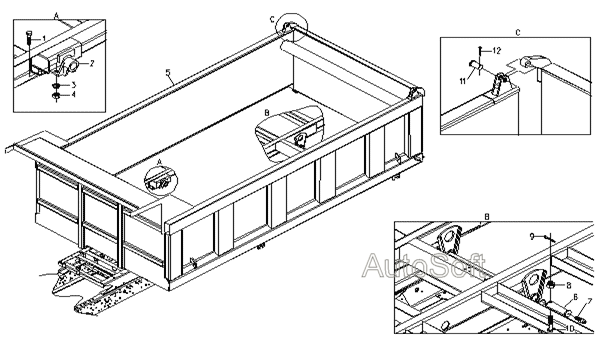

Cargo body and auxiliary frame installation Foton-BJ3251DLPJB. Каталог 2007г.

Series General assembling drawing of the self-empty vehicle Foton-BJ3251DLPJB Воздухозаборник Foton-BJ3251DLPJB

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка с тонкой резьбой

Заводской номер: Q151B1850 Количество на модель:
Q151B1850
2

Номер детали на чертеже:

2

Основание подъемного вала

Заводской номер: 13258856R0280 Количество на модель:
13258856R0280
3

Номер детали на чертеже:

3

Шайба пружинная

Заводской номер: Q40318 Количество на модель:
Q40318
4

Номер детали на чертеже:

4

Гайка с тонкой резьбой

Заводской номер: Q341B18 Количество на модель:
Q341B18
5

Номер детали на чертеже:

5

Кузов

Заводской номер: 13251856R1976 Количество на модель:
13251856R1976
6

Номер детали на чертеже:

6

Штанга опорная кузова

Заводской номер: 13258856R1323 Количество на модель:
13258856R1323
7

Номер детали на чертеже:

7

Пресс-масленка

Заводской номер: 13147860R0109 Количество на модель:
13147860R0109
8

Номер детали на чертеже:

8

Болт

Заводской номер: Q150B16100TF2 Количество на модель:
Q150B16100TF2
9

Номер детали на чертеже:

9

Гайка с мелким шагом

Заводской номер: Q340B16T13F2 Количество на модель:
Q340B16T13F2
10

Номер детали на чертеже:

10

Шайба пружинная

Заводской номер: Q40316 Количество на модель:
Q40316
11

Номер детали на чертеже:

11

Штифт вала

Заводской номер: 13258856R0226 Количество на модель:
13258856R0226
12

Номер детали на чертеже:

12

Шплинт разводной

Заводской номер: Q5005056 Количество на модель:
Q5005056
