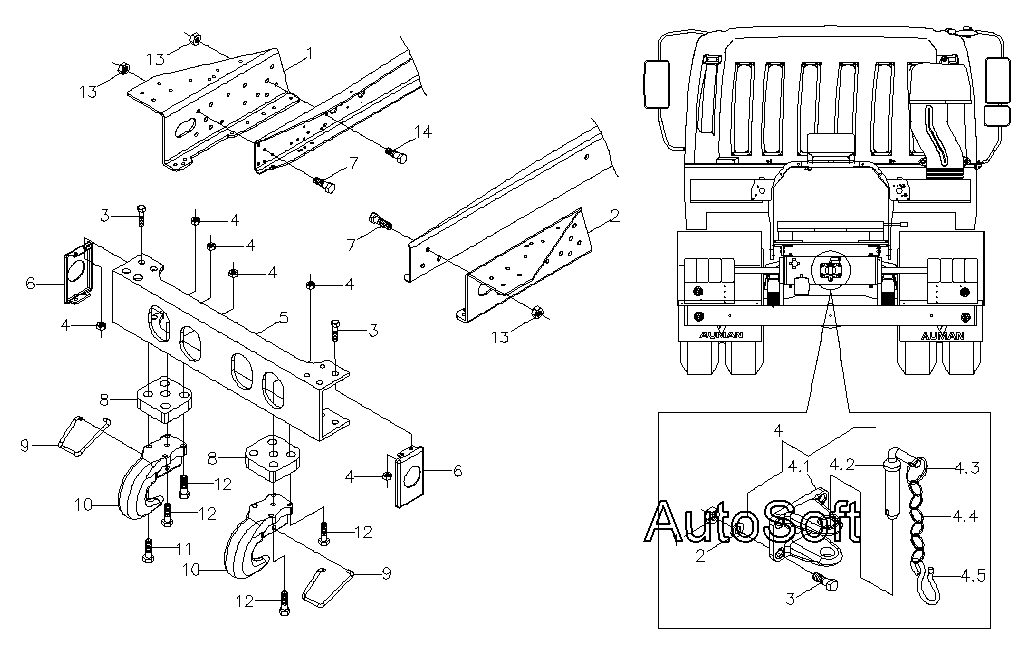

Кронштейн опорный передний и буксировочное устройство Foton-BJ3251DLPJB. Каталог 2007г.

Гидравлическая трубка-система управления подъемом Foton-BJ3251DLPJB Series General assembling drawing of the self-empty vehicle Foton-BJ3251DLPJB

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Буксировочное устройство, схема

Заводской номер: 1417040300010 Количество на модель:
1417040300010

Номер детали на чертеже:

Кронштейн опорный передний, схема

Заводской номер: 1324140300001 Количество на модель:
1324140300001
1

Номер детали на чертеже:

1

Гайка

Заводской номер: Q332B16 Количество на модель:
Q332B16
2

Номер детали на чертеже:

2

Плоская шайба

Заводской номер: Q40116 Количество на модель:
Q40116
3

Номер детали на чертеже:

3

Болт с тонкой резьбой

Заводской номер: Q151C1650 Количество на модель:
Q151C1650
4

Номер детали на чертеже:

4

Буксировочное устройство в сборе

Заводской номер: 1417040300060 Количество на модель:
1417040300060
5

Номер детали на чертеже:

5

Башмак заднего буксировочного устройства

Заводской номер: 1417040300005 Количество на модель:
1417040300005
6

Номер детали на чертеже:

6

Палец буксировочный

Заводской номер: 1417040300064 Количество на модель:
1417040300064
7

Номер детали на чертеже:

7

Кольцо большое для стопора буксировочного пальца

Заводской номер: 1417040300062 Количество на модель:
1417040300062
8

Номер детали на чертеже:

8

Кольцо малое для стопора буксировочного пальца

Заводской номер: 1417040300063 Количество на модель:
1417040300063
9

Номер детали на чертеже:

9

Стопор буксировочного пальца

Заводской номер: 1417040300061 Количество на модель:
1417040300061
10

Номер детали на чертеже:

10

Кронштейн правый

Заводской номер: 1124140300003 Количество на модель:
1124140300003
11

Номер детали на чертеже:

11

Кронштейн левый

Заводской номер: 1124140300002 Количество на модель:
1124140300002
12

Номер детали на чертеже:

12

Болт

Заводской номер: Q150B1435 Количество на модель:
Q150B1435
13

Номер детали на чертеже:

13

Гайка металлическая

Заводской номер: Q33414 Количество на модель:
Q33414
14

Номер детали на чертеже:

14

Траверс передний

Заводской номер: 1324140380006 Количество на модель:
1324140380006
15

Номер детали на чертеже:

15

Пластина распорная траверсы передней

Заводской номер: 1124140300005 Количество на модель:
1124140300005
16

Номер детали на чертеже:

16

Болт с тонкой резьбой

Заводской номер: Q151B1635 Количество на модель:
Q151B1635
17

Номер детали на чертеже:

17

Проставка крюков передних

Заводской номер: 1116140300003 Количество на модель:
1116140300003
18

Номер детали на чертеже:

18

Стопорная скоба переднего буксировочного крюка

Заводской номер: 1324040380102 Количество на модель:
1324040380102
19

Номер детали на чертеже:

19

Крюк буксировочный передний

Заводской номер: 1324140300002 Количество на модель:
1324140300002
20

Номер детали на чертеже:

20

Болт

Заводской номер: Q150B14105 Количество на модель:
Q150B14105
21

Номер детали на чертеже:

21

Болт

Заводской номер: Q150B14115 Количество на модель:
Q150B14115
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 1417022000004 Количество на модель:
1417022000004
23

Номер детали на чертеже:

23

Болт с тонкой резьбой

Заводской номер: Q151B1650 Количество на модель:
Q151B1650
