Бампер, сборочный чертеж Foton-BJ3251DLPJB. Каталог 2007г.

Рама Foton-BJ3251DLPJB Бампер задний Foton-BJ3251DLPJB

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

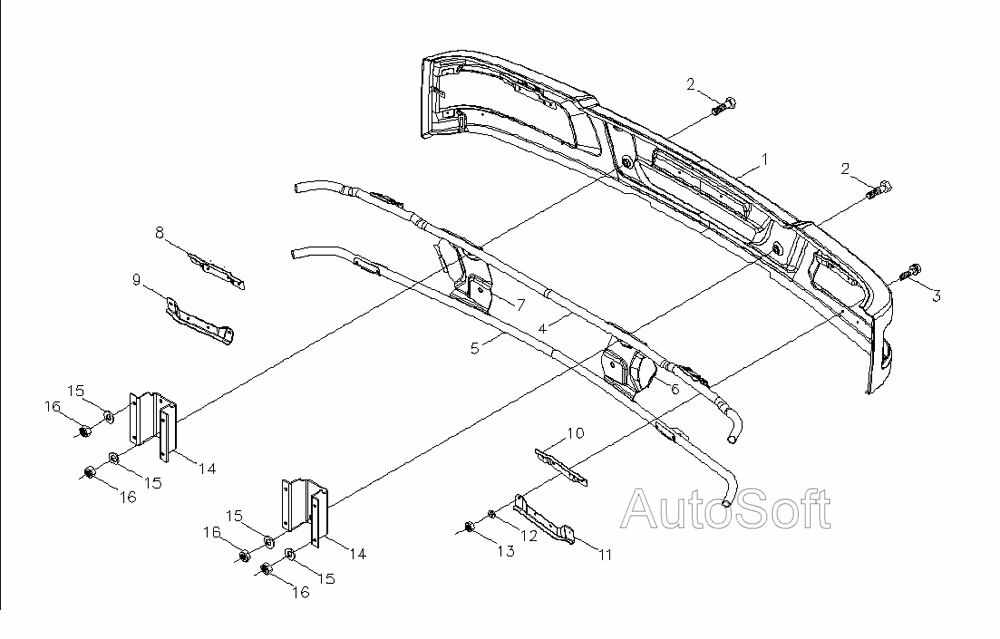

Бампер, сборочный чертеж

Заводской номер: 1B24953180000 Количество на модель:
1B24953180000
1

Номер детали на чертеже:

1

Бампер

Заводской номер: 1B24953180001 Количество на модель:
1B24953180001
1

Номер детали на чертеже:

1

Бампер

Заводской номер: 1B24953180003 Количество на модель:
1B24953180003
2

Номер детали на чертеже:

2

Болт крепления переднего бампера

Заводской номер: Q1461235 Количество на модель:
Q1461235
3

Номер детали на чертеже:

3

Болт с шестигранной головкой, пружинная шайба и плоская шайба

Заводской номер: Q1460620 Количество на модель:
Q1460620
4

Номер детали на чертеже:

4

Трубка бампера крепежная верхняя

Заводской номер: 1B24953180012 Количество на модель:
1B24953180012
5

Номер детали на чертеже:

5

Трубка бампера крепежная нижняя

Заводской номер: 1B24953180013 Количество на модель:
1B24953180013
6

Номер детали на чертеже:

6

Пластина усиливающая трубки бампера левая

Заводской номер: 1B24953180004 Количество на модель:
1B24953180004
7

Номер детали на чертеже:

7

Пластина усиливающая трубки бампера правая

Заводской номер: 1B24953180005 Количество на модель:
1B24953180005
8

Номер детали на чертеже:

8

Кронштейн крепления фары верхний правый

Заводской номер: 1B24953180009 Количество на модель:
1B24953180009
9

Номер детали на чертеже:

9

Кронштейн крепления фары нижний правый

Заводской номер: 1B24953180007 Количество на модель:
1B24953180007
10

Номер детали на чертеже:

10

Кронштейн крепления фары верхний левый

Заводской номер: 1B24953180008 Количество на модель:
1B24953180008
11

Номер детали на чертеже:

11

Кронштейн крепления фары нижний левый

Заводской номер: 1B24953180006 Количество на модель:
1B24953180006
12

Номер детали на чертеже:

12

Шайба пружинная

Заводской номер: Q40306 Количество на модель:
Q40306
13

Номер детали на чертеже:

13

Гайка

Заводской номер: Q340B06 Количество на модель:
Q340B06
14

Номер детали на чертеже:

14

Кронштейн бампера

Заводской номер: 1B24953180002 Количество на модель:
1B24953180002
15

Номер детали на чертеже:

15

Плоская шайба

Заводской номер: Q40112 Количество на модель:
Q40112
16

Номер детали на чертеже:

16

Гайка крепления кронштейн нижней подножки

Заводской номер: Q340B12 Количество на модель:
Q340B12
