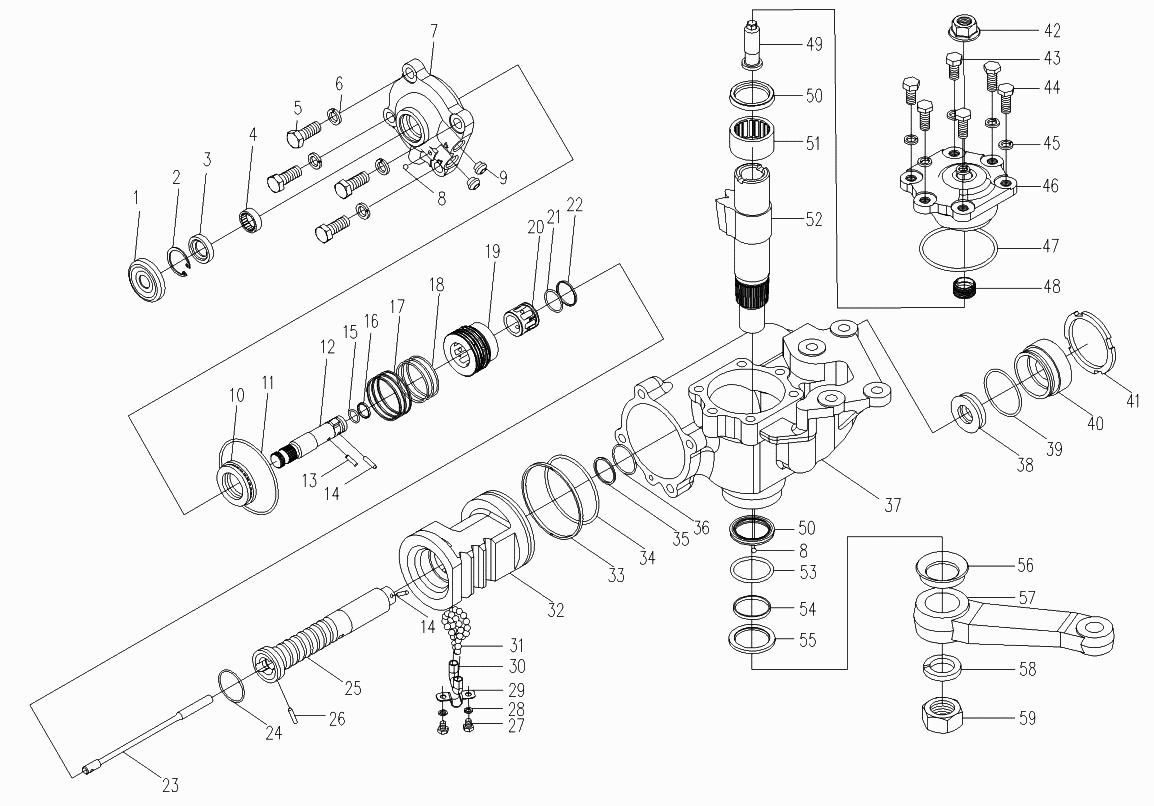

Механизм рулевой Foton-BJ1069. Каталог 2007г.

Управление рулевое Foton-BJ1069 Механизм рулевой Foton-BJ1069

Вид отображения:

Детали справа

По ширине экрана

1106934000028

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

22

23

24

25

26

27

28

29

30

31

32

33

34

35

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рулевой механизм с рычагом

Заводской номер: 1106934000028 Количество на модель:

1106934000028

1

Номер детали на чертеже:

1

Пыльник

Заводской номер: ZDZ4-100-01 Количество на модель:

ZDZ4-100-01

2

Номер детали на чертеже:

2

Кольцо стопорное

Заводской номер: Q43032 Количество на модель:

Q43032

3

Номер детали на чертеже:

3

Манжета

Заводской номер: ZDZ1-121 Количество на модель:

ZDZ1-121

4

Номер детали на чертеже:

4

Игольчатый подшипник

Заводской номер: НК202610 Количество на модель:

НК202610

5

Номер детали на чертеже:

5

Болт

Заводской номер: Q150В1230 Количество на модель:

Q150В1230

6

Номер детали на чертеже:

6

Шайба пружинная

Заводской номер: Q40312 Количество на модель:

Q40312

7

Номер детали на чертеже:

7

Верхний корпус

Заводской номер: ZDZ4-121-01 Количество на модель:

ZDZ4-121-01

8

Номер детали на чертеже:

8

Стальной шарик 5.556G40-20GВ/Т308

Заводской номер: [Стальной шарик 5.556G40-20GВ/Т308] Количество на модель:

[Стальной шарик 5.556G40-20GВ/Т308]

9

Номер детали на чертеже:

9

Прокладка

Заводской номер: ZDZ6-510-06 Количество на модель:

ZDZ6-510-06

10

Номер детали на чертеже:

10

Упорный шариковый подшипник

Заводской номер: ZDZ4-180 Количество на модель:

ZDZ4-180

11

Номер детали на чертеже:

11

О-образное резиновое уплотнительное кольцо 85х2.65 GВ3452.1

Заводской номер: [О-образное резиновое уплотнительное кольцо 85х2.65 GВ3452.1] Количество на модель:

[О-образное резиновое уплотнительное кольцо 85х2.65 GВ3452.1]

12

Номер детали на чертеже:

12

Поворотный вал

Заводской номер: ZDZ4-110-01 Количество на модель:

ZDZ4-110-01

13

Номер детали на чертеже:

13

Шаровой палец

Заводской номер: ZDZ4-100-07 Количество на модель:

ZDZ4-100-07

14

Номер детали на чертеже:

14

Цилиндрический штифт

Заводской номер: ZDZ4-100-23 Количество на модель:

ZDZ4-100-23

15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: ZDZ4-110-04 Количество на модель:

ZDZ4-110-04

16

Номер детали на чертеже:

16

О-образное резиновое уплотнительное кольцо 12.5х1.8 GВ3452.1

Заводской номер: [О-образное резиновое уплотнительное кольцо 12.5х1.8 GВ3452.1] Количество на модель:

[О-образное резиновое уплотнительное кольцо 12.5х1.8 GВ3452.1]

17

Номер детали на чертеже:

17

Уплотнительное кольцо

Заводской номер: ZDZ4-110-03 Количество на модель:

ZDZ4-110-03

18

Номер детали на чертеже:

18

Уплотнительное кольцо

Заводской номер: ZDZ4-110-09 Количество на модель:

ZDZ4-110-09

19

Номер детали на чертеже:

19

Втулка клапана

Заводской номер: ZDZ4-111 Количество на модель:

ZDZ4-111

20

Номер детали на чертеже:

20

Клапанный сердечник

Заводской номер: ZDZ4-110-02 Количество на модель:

ZDZ4-110-02

22

Номер детали на чертеже:

22

О-образное резиновое уплотнительное кольцо 23.6х1.8 GВ3452.1

Заводской номер: [О-образное резиновое уплотнительное кольцо 23.6х1.8 GВ3452.1] Количество на модель:

[О-образное резиновое уплотнительное кольцо 23.6х1.8 GВ3452.1]

23

Номер детали на чертеже:

23

Торсион

Заводской номер: ZDZ4-100-06 Количество на модель:

ZDZ4-100-06

24

Номер детали на чертеже:

24

О-образное резиновое уплотнительное кольцо 35.5х1.8 GВ3452.1

Заводской номер: [О-образное резиновое уплотнительное кольцо 35.5х1.8 GВ3452.1] Количество на модель:

[О-образное резиновое уплотнительное кольцо 35.5х1.8 GВ3452.1]

25

Номер детали на чертеже:

25

Винт рулевого управления

Заводской номер: ZDZ4-140-01 Количество на модель:

ZDZ4-140-01

26

Номер детали на чертеже:

26

Цилиндрический штифт

Заводской номер: ZDZ1-100-05 Количество на модель:

ZDZ1-100-05

27

Номер детали на чертеже:

27

Болт с шестигранной головкой

Заводской номер: Q150В0608 Количество на модель:

Q150В0608

28

Номер детали на чертеже:

28

Шайба пружинная

Заводской номер: Q40406 Количество на модель:

Q40406

29

Номер детали на чертеже:

29

Нажимная пластина

Заводской номер: ZDZ4-140-04 Количество на модель:

ZDZ4-140-04

30

Номер детали на чертеже:

30

Направляющая шарика

Заводской номер: ZDZ4-140-03 Количество на модель:

ZDZ4-140-03

31

Номер детали на чертеже:

31

Стальной шарик 7.1438G20±4GВ/Т 308

Заводской номер: [Стальной шарик 7.1438G20±4GВ/Т 308] Количество на модель:

[Стальной шарик 7.1438G20±4GВ/Т 308]

32

Номер детали на чертеже:

32

Поворотная гайка

Заводской номер: ZDZ4-140-02 Количество на модель:

ZDZ4-140-02

33

Номер детали на чертеже:

33

Уплотнительное кольцо

Заводской номер: ZDZ4-100-09 Количество на модель:

ZDZ4-100-09

34

Номер детали на чертеже:

34

О-образное резиновое уплотнительное кольцо

Заводской номер: ZDZ4-100-08 Количество на модель:

ZDZ4-100-08

35

Номер детали на чертеже:

35

О-образное резиновое уплотнительное кольцо 32,5х1,8 GВ3452.1

Заводской номер: [О-образное резиновое уплотнительное кольцо 32,5х1,8 GВ3452.1] Количество на модель:

[О-образное резиновое уплотнительное кольцо 32,5х1,8 GВ3452.1]

37

Номер детали на чертеже:

37

Нижний корпус

Заводской номер: ZDZ4-132-01 Количество на модель:

ZDZ4-132-01

38

Номер детали на чертеже:

38

Упорный игольчатый подшипник

Заводской номер: ZDZ4-170 Количество на модель:

ZDZ4-170

39

Номер детали на чертеже:

39

Уплотнительное кольцо

Заводской номер: ZDZ6-100-02 Количество на модель:

ZDZ6-100-02

40

Номер детали на чертеже:

40

Регулировочная гайка

Заводской номер: ZDZ4-100-02 Количество на модель:

ZDZ4-100-02

41

Номер детали на чертеже:

41

Контровочная гайка

Заводской номер: ZDZ4-100-03 Количество на модель:

ZDZ4-100-03

42

Номер детали на чертеже:

42

Гайка шестигранная самоконтрящаяся DIN985-77 М16

Заводской номер: [Гайка шестигранная самоконтрящаяся DIN985-77 М16] Количество на модель:

[Гайка шестигранная самоконтрящаяся DIN985-77 М16]

43

Номер детали на чертеже:

43

Болт с шестигранной головкой

Заводской номер: ZDZ4-100-10 Количество на модель:

ZDZ4-100-10

44

Номер детали на чертеже:

44

Болт с шестигранной головкой

Заводской номер: ZDZ1-100-11 Количество на модель:

ZDZ1-100-11

45

Номер детали на чертеже:

45

Шайба пружинная

Заводской номер: Q40410 Количество на модель:

Q40410

46

Номер детали на чертеже:

46

Боковая крышка

Заводской номер: ZDZ4-150-01 Количество на модель:

ZDZ4-150-01

47

Номер детали на чертеже:

47

О-образное резиновое уплотнительное кольцо

Заводской номер: ZDZ4-150-02 Количество на модель:

ZDZ4-150-02

48

Номер детали на чертеже:

48

Втулка

Заводской номер: ZDZ4-160-03 Количество на модель:

ZDZ4-160-03

49

Номер детали на чертеже:

49

Регулировочный винт

Заводской номер: ZDZ4-160-02 Количество на модель:

ZDZ4-160-02

50

Номер детали на чертеже:

50

Манжета

Заводской номер: ZDZ4-133 Количество на модель:

ZDZ4-133

51

Номер детали на чертеже:

51

Игольчатый подшипник

Заводской номер: НК384835 Количество на модель:

НК384835

52

Номер детали на чертеже:

52

Вал коромысел

Заводской номер: ZDZ4-160-01 Количество на модель:

ZDZ4-160-01

53

Номер детали на чертеже:

53

Уплотнительное кольцо

Заводской номер: ZDZ4-130-04 Количество на модель:

ZDZ4-130-04

54

Номер детали на чертеже:

54

Уплотнительное кольцо

Заводской номер: ZDZ4-130-05 Количество на модель:

ZDZ4-130-05

55

Номер детали на чертеже:

55

Пыльник

Заводской номер: ZDZ4-131 Количество на модель:

ZDZ4-131

56

Номер детали на чертеже:

56

Пыльник

Заводской номер: ZDZ4-100-04 Количество на модель:

ZDZ4-100-04

57

Номер детали на чертеже:

57

Рычаг поворотный

Заводской номер: ZDZ4-000-01 Количество на модель:

ZDZ4-000-01

58

Номер детали на чертеже:

58

Шайба пружинная

Заводской номер: Q40327 Количество на модель:

Q40327

59

Номер детали на чертеже:

59

Тонкая шестигранная гайка

Заводской номер: ZDZ11-10000-02 Количество на модель:

ZDZ11-10000-02
