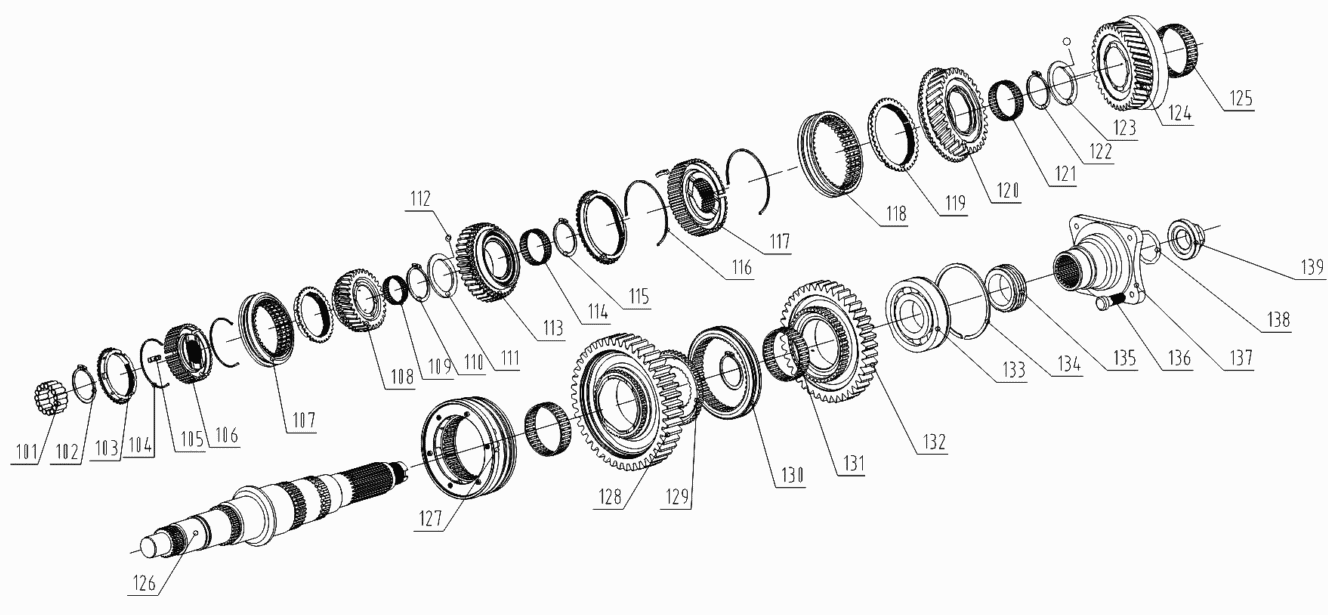

Валы и шестерни коробки передач Foton-BJ1069. Каталог 2007г.

Механизм переключения передач Foton-BJ1069 Картер коробки передач Foton-BJ1069

Вид отображения:

Детали справа

По ширине экрана

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

101

Номер детали на чертеже:

101

Игольчатый подшипник

Заводской номер: К30Х45Х30 Количество на модель: 1

К30Х45Х30

1

102

Номер детали на чертеже:

102

Кольцо упорное

Заводской номер: WВ43339 Количество на модель: 1

WВ43339

1

103

Номер детали на чертеже:

103

Медное кольцо синхронизатора пятой и шестой передач

Заводской номер: 646-3562 Количество на модель: 1

646-3562

1

104

Номер детали на чертеже:

104

Пружина синхронизатора пятой и шестой передач

Заводской номер: WВ434 88Х1.5 Количество на модель: 1

WВ434 88Х1.5

1

105

Номер детали на чертеже:

105

Скользящий блок синхронизатора

Заводской номер: 646-3365 Количество на модель: 2

646-3365

2

106

Номер детали на чертеже:

106

Ступица синхронизатора пятой и шестой передач

Заводской номер: 646-3563 Количество на модель: 2

646-3563

2

107

Номер детали на чертеже:

107

Втулка синхронизатора пятой и шестой передач

Заводской номер: 646-3564 Количество на модель: 6

646-3564

6

108

Номер детали на чертеже:

108

Шестерня шестой передачи вторичного вала

Заводской номер: 646-3610А1 Количество на модель: 1

646-3610А1

1

109

Номер детали на чертеже:

109

Игольчатый подшипник

Заводской номер: К40Х45Х32.6 Количество на модель: 1

К40Х45Х32.6

1

110

Номер детали на чертеже:

110

Кольцо упорное

Заводской номер: WВ43340 Количество на модель: 1

WВ43340

1

111

Номер детали на чертеже:

111

Упорная пластина

Заводской номер: 646-3435 Количество на модель: 1

646-3435

1

112

Номер детали на чертеже:

112

Стальной шарик

Заводской номер: Q96604 Количество на модель: 1

Q96604

1

113

Номер детали на чертеже:

113

Блок шестерен четвертой передачи вторичного вала

Заводской номер: 646-3410А1 Количество на модель: 1

646-3410А1

1

114

Номер детали на чертеже:

114

Игольчатый подшипник

Заводской номер: К52Х58Х30.9 Количество на модель: 2

К52Х58Х30.9

2

115

Номер детали на чертеже:

115

Кольцо упорное

Заводской номер: WВ43352Х2.35 Количество на модель: 1

WВ43352Х2.35

1

116

Номер детали на чертеже:

116

Пружина синхронизатора третьей и четвертой передач

Заводской номер: WВ434 140Х1.5 Количество на модель: 2

WВ434 140Х1.5

2

117

Номер детали на чертеже:

117

Ступица синхронизатора третьей и четвертой передач

Заводской номер: 646-3363 Количество на модель: 1

646-3363

1

118

Номер детали на чертеже:

118

Втулка синхронизатора третьей и четвертой передач

Заводской номер: 646-3364 Количество на модель: 1

646-3364

1

119

Номер детали на чертеже:

119

Медное кольцо синхронизатора третьей и четвертой передач

Заводской номер: 646-3362 Количество на модель: 2

646-3362

2

120

Номер детали на чертеже:

120

Блок шестерен третьей передачи вторичного вала

Заводской номер: 646-3310 Количество на модель: 1

646-3310

1

121

Номер детали на чертеже:

121

Игольчатый подшипник

Заводской номер: К57Х64Х34 Количество на модель: 2

К57Х64Х34

2

122

Номер детали на чертеже:

122

Кольцо упорное

Заводской номер: WВ43157 Количество на модель: 1

WВ43157

1

123

Номер детали на чертеже:

123

Упорная пластина

Заводской номер: 646-3235 Количество на модель: 2

646-3235

2

124

Номер детали на чертеже:

124

Блок шестерен второй передачи вторичного вала

Заводской номер: 646-3210 Количество на модель: 1

646-3210

1

125

Номер детали на чертеже:

125

Игольчатый подшипник

Заводской номер: К64Х71Х41.5ZW Количество на модель: 1

К64Х71Х41.5ZW

1

126

Номер детали на чертеже:

126

Вторичный вал

Заводской номер: 646-3011 Количество на модель: 1

646-3011

1

127

Номер детали на чертеже:

127

Синхронизатор первой и второй передач

Заводской номер: 646-3160 Количество на модель: 1

646-3160

1

128

Номер детали на чертеже:

128

Блок шестерен первой передачи вторичного вала

Заводской номер: 646-3110 Количество на модель: 1

646-3110

1

129

Номер детали на чертеже:

129

Ступица шестерни заднего хода

Заводской номер: 646-3863 Количество на модель: 1

646-3863

1

130

Номер детали на чертеже:

130

Втулка шестерни заднего хода

Заводской номер: 646-3864 Количество на модель: 1

646-3864

1

131

Номер детали на чертеже:

131

Игольчатый подшипник

Заводской номер: К52Х58Х23.5 Количество на модель: 1

К52Х58Х23.5

1

132

Номер детали на чертеже:

132

Блок шестерен заднего хода

Заводской номер: 646-3810 Количество на модель: 1

646-3810

1

133

Номер детали на чертеже:

133

Шарикоподшипник

Заводской номер: 6309NС3 Количество на модель: 1

6309NС3

1

134

Номер детали на чертеже:

134

Кольцо упорное

Заводской номер: Q43339 Количество на модель: 1

Q43339

1

135

Номер детали на чертеже:

135

Ведомая шестерня спидометра

Заводской номер: 646-3911А1 Количество на модель: 1

646-3911А1

1

136

Номер детали на чертеже:

136

Фланцевый болт

Заводской номер: 1700Q08-173 Количество на модель: 4

1700Q08-173

4

137

Номер детали на чертеже:

137

Фланец

Заводской номер: 646-3921А1 Количество на модель: 1

646-3921А1

1

138

Номер детали на чертеже:

138

О-образное кольцо 38,7Х3,55

Заводской номер: [О-образное кольцо 38,7Х3,55] Количество на модель: 1

[О-образное кольцо 38,7Х3,55]

1

139

Номер детали на чертеже:

139

Гайка

Заводской номер: 530-816В Количество на модель: 1

530-816В

1
