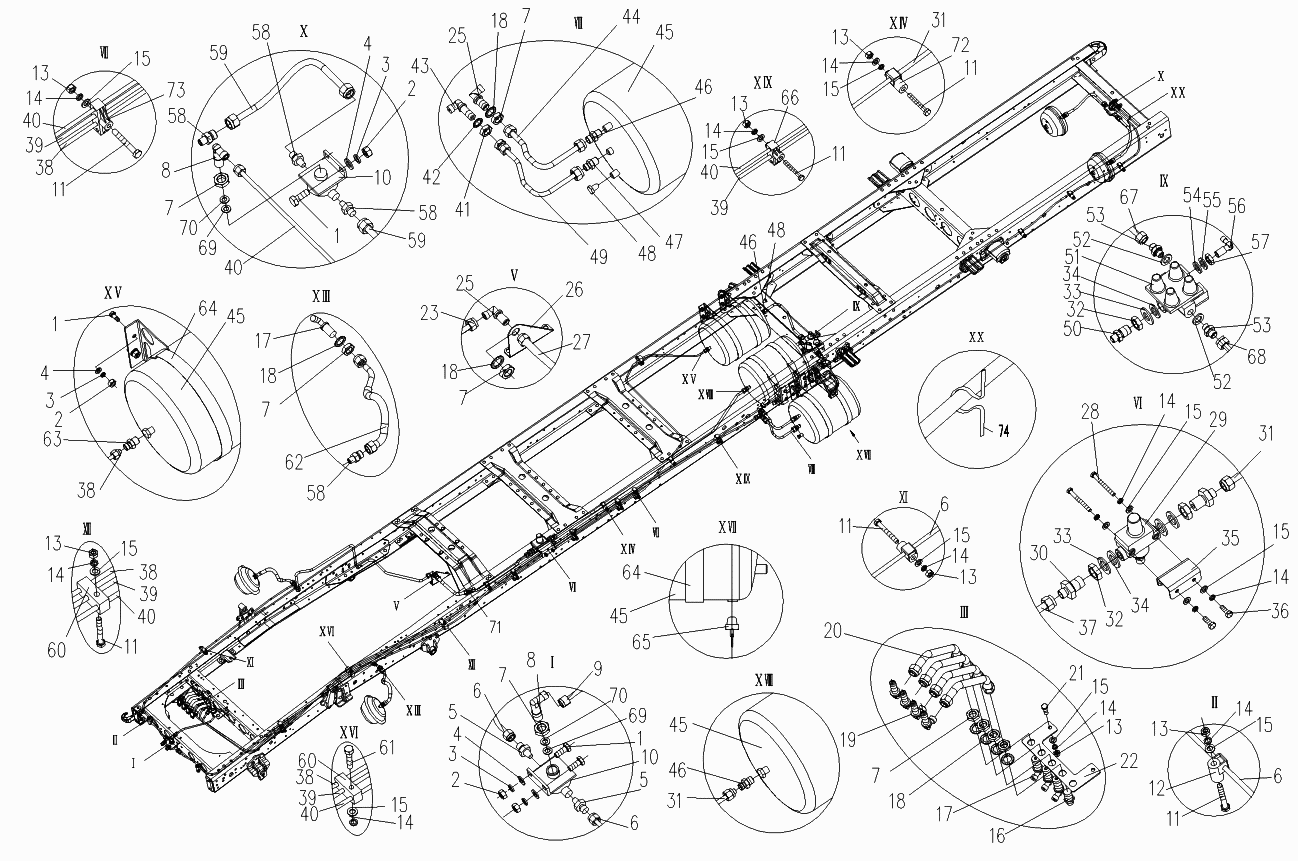

Трубопроводы тормозной системы Foton-BJ1069. Каталог 2007г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Тормозной трубопровод

Заводской номер: 1S10693560103 Количество на модель: 1
1S10693560103
1
1

Номер детали на чертеже:

1

Болт с шестигранной головкой

Заводской номер: Q150В1025 Количество на модель: 16
Q150В1025
16
2

Номер детали на чертеже:

2

Гайка шестигранная тип 1

Заводской номер: Q340В10 Количество на модель: 28
Q340В10
28
3

Номер детали на чертеже:

3

Шайба пружинная

Заводской номер: Q40310 Количество на модель: 16
Q40310
16
095303
SHACMAN
Q40310
Код: 095303
Артикул: Q40310,
Производитель: SHACMAN
4

Номер детали на чертеже:

4

Плоская шайба

Заводской номер: Q40110 Количество на модель: 16
Q40110
16
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 1104635600071 Количество на модель: 2
1104635600071
2
6

Номер детали на чертеже:

6

Нейлоновая трубка переднего тормоза

Заводской номер: 1106935600076 Количество на модель: 2
1106935600076
2
7

Номер детали на чертеже:

7

Гайка шестигранная тонкая

Заводской номер: Q351В18 Количество на модель: 10
Q351В18
10
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: 1106935600136 Количество на модель: 2
1106935600136
2
9

Номер детали на чертеже:

9

Трубка нейлоновая

Заводской номер: 1106935600078 Количество на модель: 1
1106935600078
1
10

Номер детали на чертеже:

10

Клапан быстрого растормаживания

Заводской номер: 1104635600007 Количество на модель: 2
1104635600007
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: Q150В0860 Количество на модель: 16
Q150В0860
16
12

Номер детали на чертеже:

12

Скоба

Заводской номер: 1106335600005 Количество на модель: 7
1106335600005
7
13

Номер детали на чертеже:

13

Гайка шестигранная тип 1

Заводской номер: Q340В08 Количество на модель: 16
Q340В08
16
14

Номер детали на чертеже:

14

Шайба пружинная

Заводской номер: Q40308 Количество на модель: 24
Q40308
24
118775
SHACMAN
Q40308
Производитель: SHACMAN
15

Номер детали на чертеже:

15

Плоская шайба

Заводской номер: Q40108 Количество на модель: 24
Q40108
24
876103
SHACMAN
Q40108
Код: 876103
Артикул: Q40108,
Производитель: SHACMAN
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: 1104635600020 Количество на модель: 1
1104635600020
1
17

Номер детали на чертеже:

17

Соединение угловое

Заводской номер: 1104335600130 Количество на модель: 5
1104335600130
5
18

Номер детали на чертеже:

18

Стопорная шайба

Заводской номер: Q41218 Количество на модель: 8
Q41218
8
19

Номер детали на чертеже:

19

Соединение угловое

Заводской номер: 1106935600109 Количество на модель: 4
1106935600109
4
20

Номер детали на чертеже:

20

Соединительная резиновая труба

Заводской номер: 1106935600108 Количество на модель: 4
1106935600108
4
21

Номер детали на чертеже:

21

Болт с шестигранной головкой

Заводской номер: Q150В0825 Количество на модель: 2
Q150В0825
2
22

Номер детали на чертеже:

22

Соединительная плита

Заводской номер: 1106935600107 Количество на модель: 1
1106935600107
1
23

Номер детали на чертеже:

23

Трубопровод компрессора

Заводской номер: 1106935600068 Количество на модель: 1
1106935600068
1
25

Номер детали на чертеже:

25

Соединение угловое

Заводской номер: 1104635600021 Количество на модель: 2
1104635600021
2
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 1106935600074 Количество на модель: 1
1106935600074
1
27

Номер детали на чертеже:

27

Соединительная резиновая труба

Заводской номер: 1106935600100 Количество на модель: 1
1106935600100
1
28

Номер детали на чертеже:

28

Болт с шестигранной головкой

Заводской номер: Q150В0875 Количество на модель: 2
Q150В0875
2
29

Номер детали на чертеже:

29

Клапан регулировки давления

Заводской номер: 1104335600149 Количество на модель: 1
1104335600149
1
30

Номер детали на чертеже:

30

Штуцер

Заводской номер: 1105335600008 Количество на модель: 3
1105335600008
3
31

Номер детали на чертеже:

31

Труба

Заводской номер: 1106935600064 Количество на модель: 1
1106935600064
1
32

Номер детали на чертеже:

32

Гайка

Заводской номер: Q80222 Количество на модель: 3
Q80222
3
33

Номер детали на чертеже:

33

О-образное резиновое уплотнительное кольцо

Заводской номер: NМО20Х2.65А Количество на модель: 3
NМО20Х2.65А
3
34

Номер детали на чертеже:

34

Сальник

Заводской номер: 1417035600120 Количество на модель: 3
1417035600120
3
35

Номер детали на чертеже:

35

Кронштейн клапана регулировки давления

Заводской номер: 1104335600163 Количество на модель: 1
1104335600163
1
36

Номер детали на чертеже:

36

Болт крепления петли

Заводской номер: Q150В0822 Количество на модель: 2
Q150В0822
2
37

Номер детали на чертеже:

37

Трубка от компрессора к регулирующему клапану

Заводской номер: 1106935600066 Количество на модель: 1
1106935600066
1
38

Номер детали на чертеже:

38

Трубка нейлоновая

Заводской номер: 1106935600075 Количество на модель: 1
1106935600075
1
39

Номер детали на чертеже:

39

Трубка

Заводской номер: 1106935600103 Количество на модель: 1
1106935600103
1
40

Номер детали на чертеже:

40

Трубка нейлоновая

Заводской номер: 1106935600110 Количество на модель: 1
1106935600110
1
41

Номер детали на чертеже:

41

Гайка

Заводской номер: Q351В16 Количество на модель: 1
Q351В16
1
42

Номер детали на чертеже:

42

Шайба

Заводской номер: Q41216 Количество на модель: 1
Q41216
1
43

Номер детали на чертеже:

43

Соединение угловое

Заводской номер: 1104335600193 Количество на модель: 1
1104335600193
1
44

Номер детали на чертеже:

44

Стальная трубка

Заводской номер: 1106935600053 Количество на модель: 1
1106935600053
1
45

Номер детали на чертеже:

45

Ресивер

Заводской номер: 1106635613001 Количество на модель: 3
1106635613001
3
46

Номер детали на чертеже:

46

Штуцер

Заводской номер: 1104635600015 Количество на модель: 3
1104635600015
3
47

Номер детали на чертеже:

47

Штуцер

Заводской номер: 1104635600010 Количество на модель: 1
1104635600010
1
48

Номер детали на чертеже:

48

Пробка

Заводской номер: 1104635600059 Количество на модель: 4
1104635600059
4
49

Номер детали на чертеже:

49

Стальная трубка

Заводской номер: 1106935600055 Количество на модель: 1
1106935600055
1
50

Номер детали на чертеже:

50

Штуцер

Заводской номер: 1106635600061 Количество на модель: 1
1106635600061
1
51

Номер детали на чертеже:

51

Клапан защитный четырехконтурный

Заводской номер: 1106635615001 Количество на модель: 1
1106635615001
1
52

Номер детали на чертеже:

52

Шайба плоская медная

Заводской номер: 1104635900014 Количество на модель: 2
1104635900014
2
53

Номер детали на чертеже:

53

Штуцер

Заводской номер: 1105335600011 Количество на модель: 2
1105335600011
2
54

Номер детали на чертеже:

54

Сальник

Заводской номер: 1104635900010 Количество на модель: 1
1104635900010
1
55

Номер детали на чертеже:

55

О-образное кольцо 16

Заводской номер: 1104635900011 Количество на модель: 1
1104635900011
1
56

Номер детали на чертеже:

56

Штуцер

Заводской номер: 1106635600039 Количество на модель: 1
1106635600039
1
57

Номер детали на чертеже:

57

Гайка шестигранная тонкая

Заводской номер: Q80216 Количество на модель: 1
Q80216
1
58

Номер детали на чертеже:

58

Штуцер

Заводской номер: 1104635600008 Количество на модель: 6
1104635600008
6
59

Номер детали на чертеже:

59

Трубка задней тормозной камеры

Заводской номер: 1104635600033 Количество на модель: 2
1104635600033
2
60

Номер детали на чертеже:

60

Хомут трехтрубный

Заводской номер: 1106335600004 Количество на модель: 2
1106335600004
2
61

Номер детали на чертеже:

61

Болт с шестигранной головкой

Заводской номер: Q150В0850 Количество на модель: 2
Q150В0850
2
62

Номер детали на чертеже:

62

Резиновая трубка переднего тормоза

Заводской номер: 1106935600105 Количество на модель: 2
1106935600105
2
63

Номер детали на чертеже:

63

Штуцер

Заводской номер: 1104635600019 Количество на модель: 1
1104635600019
1
64

Номер детали на чертеже:

64

Кронштейн ресивера

Заводской номер: 1104635600055 Количество на модель: 6
1104635600055
6
65

Номер детали на чертеже:

65

Пробка

Заводской номер: 1104635600006 Количество на модель: 3
1104635600006
3
66

Номер детали на чертеже:

66

Хомут трехтрубный

Заводской номер: 1104335600182 Количество на модель: 2
1104335600182
2
67

Номер детали на чертеже:

67

Труба

Заводской номер: 1106935600057 Количество на модель: 1
1106935600057
1
68

Номер детали на чертеже:

68

Трубка нейлоновая

Заводской номер: 1106635600517 Количество на модель: 1
1106635600517
1
69

Номер детали на чертеже:

69

Сальник

Заводской номер: 1104635600029 Количество на модель: 2
1104635600029
2
70

Номер детали на чертеже:

70

О-образное кольцо 18

Заводской номер: 1104635600056 Количество на модель: 2
1104635600056
2
71

Номер детали на чертеже:

71

Штуцер

Заводской номер: 1104635600012 Количество на модель: 1
1104635600012
1
72

Номер детали на чертеже:

72

Скоба

Заводской номер: 1106635600093 Количество на модель: 4
1106635600093
4
73

Номер детали на чертеже:

73

Скоба крепления трубопроводов

Заводской номер: 1104335600183 Количество на модель: 3
1104335600183
3
74

Номер детали на чертеже:

74

Зажим проводов

Заводской номер: 1102936200061 Количество на модель: 7
1102936200061
7
