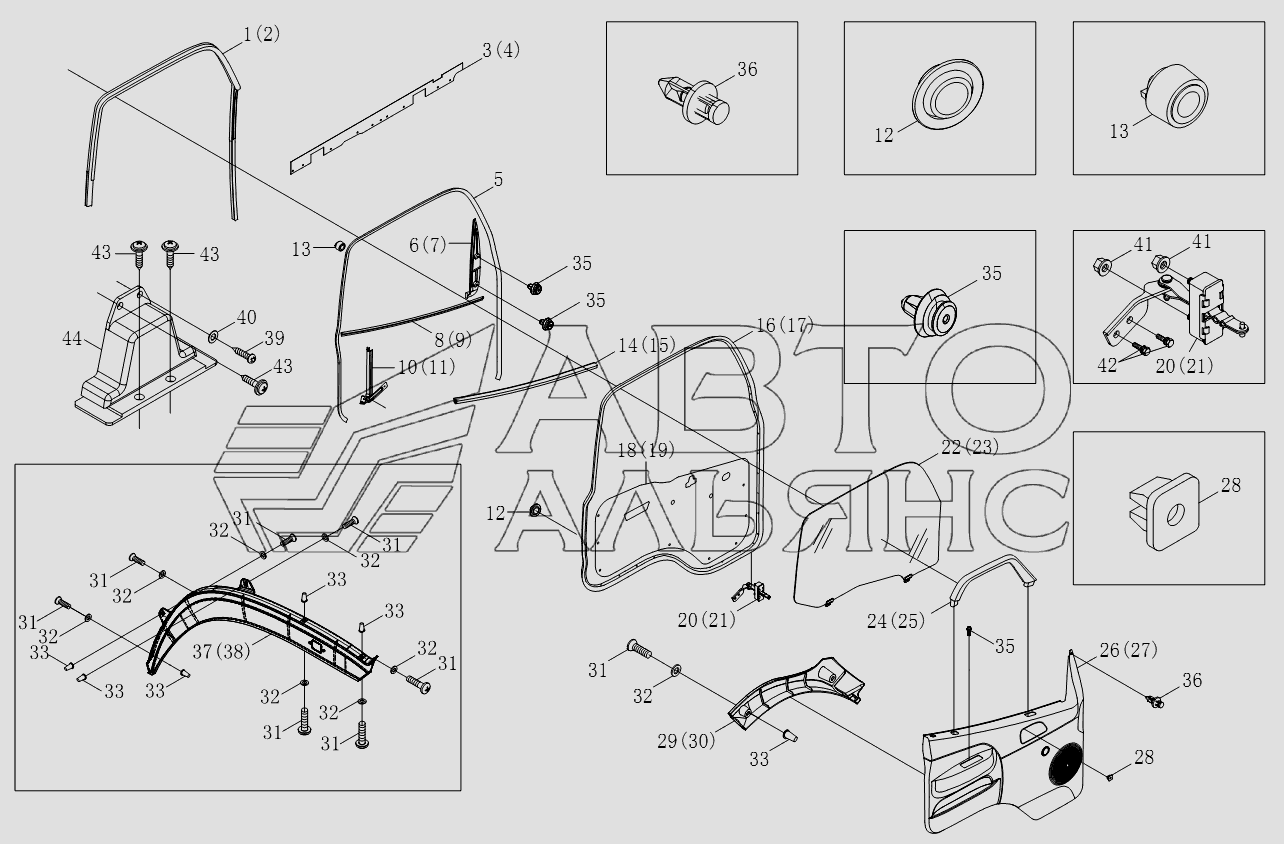

1SB2006120101 Принадлежности передних боковых дверей BJ1051, BJ1061 (Aumark). Каталог 2009г.

1SB2005410103 Принадлежности бокового оперения BJ1051, BJ1061 (Aumark) 1SB1806120101 Принадлежности передних боковых дверей BJ1051, BJ1061 (Aumark)

Вид отображения:

Детали справа

По ширине экрана

1SB2006120101

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Принадлежности передних боковых дверей

Заводской номер: 1SB2006120101 Количество на модель: 1

1SB2006120101

1

1

Номер детали на чертеже:

1

Стеклянный желоб левой передней двери

Заводской номер: 1B18061200053 Количество на модель: 1

1B18061200053

1

2

Номер детали на чертеже:

2

Стеклянный желоб правой передней двери

Заводской номер: 1B18061200054 Количество на модель: 1

1B18061200054

1

3

Номер детали на чертеже:

3

Передняя боковая пленка левой передней двери в сборе

Заводской номер: 1B18061200060 Количество на модель: 1

1B18061200060

1

4

Номер детали на чертеже:

4

Передняя боковая пленка правой передней двери в сборе

Заводской номер: 1B18061200061 Количество на модель: 1

1B18061200061

1

5

Номер детали на чертеже:

5

Пленка передней дверной коробки

Заводской номер: 1B18061200038 Количество на модель:

1B18061200038

6

Номер детали на чертеже:

6

Внешняя декоративная панель лево-передней двери в сборе

Заводской номер: 1B18061200049 Количество на модель: 1

1B18061200049

1

7

Номер детали на чертеже:

7

Внешняя декоративная панель право-передней двери в сборе

Заводской номер: 1B18061200050 Количество на модель: 1

1B18061200050

1

8

Номер детали на чертеже:

8

Внешняя декоративная резиновая пленка левой передней двери

Заводской номер: 1B18061200041 Количество на модель: 1

1B18061200041

1

9

Номер детали на чертеже:

9

Внешняя декоративная резиновая пленка правой передней двери

Заводской номер: 1B18061200042 Количество на модель: 1

1B18061200042

1

10

Номер детали на чертеже:

10

Монтаж заднего направляющего желоба стекла левой передней двери в сборе

Заводской номер: 1B18061200091 Количество на модель: 1

1B18061200091

1

11

Номер детали на чертеже:

11

Монтаж заднего направляющего желоба стекла правой передней двери в сборе

Заводской номер: 1B18061200092 Количество на модель: 1

1B18061200092

1

12

Номер детали на чертеже:

12

Закладная крышка

Заводской номер: 1B18061200065 Количество на модель: 2

1B18061200065

2

13

Номер детали на чертеже:

13

Круглая буферная шайба

Заводской номер: 1B18061200116 Количество на модель: 2

1B18061200116

2

14

Номер детали на чертеже:

14

Клейкая лента внутреннего украшения лево-передней двери

Заводской номер: 1B18061200343 Количество на модель: 1

1B18061200343

1

15

Номер детали на чертеже:

15

Клейкая лента внутреннего украшения право-передней двери

Заводской номер: 1B18061200344 Количество на модель: 1

1B18061200344

1

16

Номер детали на чертеже:

16

Уплотнительная пленка левой передней двери в сборе

Заводской номер: 1B18061200034 Количество на модель: 1

1B18061200034

1

17

Номер детали на чертеже:

17

Уплотнительная пленка правой передней двери в сборе

Заводской номер: 1B18061200035 Количество на модель: 1

1B18061200035

1

18

Номер детали на чертеже:

18

Водонепроницаемый зонт I

Заводской номер: 1B18061200140 Количество на модель: 1

1B18061200140

1

19

Номер детали на чертеже:

19

Дождевой кожух II

Заводской номер: 1B18061200141 Количество на модель: 1

1B18061200141

1

20

Номер детали на чертеже:

20

Ограничитель лево-передней двери в сборе

Заводской номер: 1B18061200172 Количество на модель: 1

1B18061200172

1

20

Номер детали на чертеже:

20

Ограничитель право-передней двери в сборе

Заводской номер: 1B18061200173 Количество на модель: 1

1B18061200173

1

21

Номер детали на чертеже:

21

Кожух ограничителя

Заводской номер: 1B18061200102 Количество на модель:

1B18061200102

22

Номер детали на чертеже:

22

Стекло левой передней двери в сборе

Заводской номер: 1B18061200066 Количество на модель: 1

1B18061200066

1

23

Номер детали на чертеже:

23

Стекло правой передней двери в сборе

Заводской номер: 1B18061200067 Количество на модель: 1

1B18061200067

1

24

Номер детали на чертеже:

24

Монтажный набор опорного поручня лево-передней двери в сборе

Заводской номер: 1B18061200409 Количество на модель: 1

1B18061200409

1

25

Номер детали на чертеже:

25

Монтажный набор опорного поручня право-передней двери в сборе

Заводской номер: 1B18061200410 Количество на модель: 1

1B18061200410

1

26

Номер детали на чертеже:

26

Внутренняя декоративная панель лево-передней двери в сборе (электрическая)

Заводской номер: 1B18061200411 Количество на модель: 1

1B18061200411

1

27

Номер детали на чертеже:

27

Внутренняя декоративная панель право-передней двери в сборе (электрическая)

Заводской номер: 1B18061200421 Количество на модель: 1

1B18061200421

1

28

Номер детали на чертеже:

28

Пластмассовая гайка-направляющий рельс

Заводской номер: 1B24957200015 Количество на модель: 12

1B24957200015

12

29

Номер детали на чертеже:

29

Нижняя декоративная деталь левой двери

Заводской номер: 1B18061200129 Количество на модель: 1

1B18061200129

1

30

Номер детали на чертеже:

30

Нижняя декоративная деталь правой двери

Заводской номер: 1B18061200130 Количество на модель: 1

1B18061200130

1

31

Номер детали на чертеже:

31

Винт

Заводской номер: Q2714816F31 Количество на модель: 20

Q2714816F31

20

32

Номер детали на чертеже:

32

Плоская шайба

Заводской номер: Q40105F31 Количество на модель: 20

Q40105F31

20

33

Номер детали на чертеже:

33

Гайка пластиковая

Заводской номер: 1B24951200041 Количество на модель: 20

1B24951200041

20

34

Номер детали на чертеже:

34

Пластмассовая застежка

Заводской номер: 1B18061200115 Количество на модель: 4

1B18061200115

4

35

Номер детали на чертеже:

35

Узел винта с крестожелобчатой головкой, пружинной шайбы и плоской прокладки

Заводской номер: Q2360516F30 Количество на модель: 2

Q2360516F30

2

36

Номер детали на чертеже:

36

Пластмассовая скоба в сборе

Заводской номер: 1B18061200019 Количество на модель: 2

1B18061200019

2

37

Номер детали на чертеже:

37

Нижняя декоративная панель левых дверей

Заводской номер: 1B20061200001 Количество на модель: 1

1B20061200001

1

38

Номер детали на чертеже:

38

Нижняя декоративная панель правых дверей

Заводской номер: 1B20061200002 Количество на модель: 1

1B20061200002

1

39

Номер детали на чертеже:

39

Винт

Заводской номер: Q2140516 Количество на модель: 2

Q2140516

2

40

Номер детали на чертеже:

40

Шайба

Заводской номер: Q40005 Количество на модель: 2

Q40005

2

41

Номер детали на чертеже:

41

Гайка шестигранная с буртиком

Заводской номер: Q33008 Количество на модель: 4

Q33008

4

42

Номер детали на чертеже:

42

Болт с шестигранной головкой, пружинная шайба и плоская шайба

Заводской номер: Q1460820 Количество на модель: 4

Q1460820

4

43

Номер детали на чертеже:

43

Винт

Заводской номер: Q2300512 Количество на модель: 6

Q2300512

6
