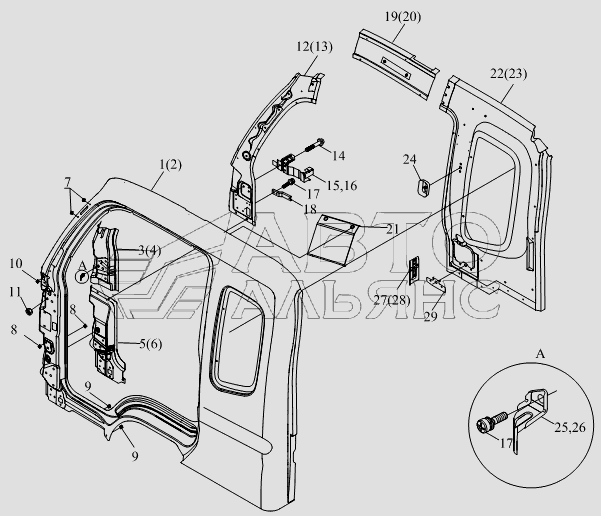

1SB2005000102 Корпус кузова (сварочный комплект боковой панели и монтажный держатель каркаса приборной доски) BJ1041, BJ1069 (Ollin). Каталог 2008г.

1SB2005000101 Корпус кузова (поддержанный кожух и капот двигателя в сборе) BJ1041, BJ1069 (Ollin) 1SB2005000102 Корпус кузова (сварочный комплект задней панели) BJ1041, BJ1069 (Ollin)

Вид отображения:

Детали справа

По ширине экрана

1В18054000004

1В18054000110

1В18054000120

1В18054000107

1В18054000108

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Панель боковая правая в сборе

Заводской номер: 1В18054000004 Количество на модель: 1

1В18054000004

1

Номер детали на чертеже:

Кронштейн каркаса левой панели приборов

Заводской номер: 1В18054000110 Количество на модель: 1

1В18054000110

1

Номер детали на чертеже:

Кронштейн каркаса правой панели приборов

Заводской номер: 1В18054000120 Количество на модель: 1

1В18054000120

1

Номер детали на чертеже:

Кронштейн боковой левого указателя поворота

Заводской номер: 1В18054000107 Количество на модель: 1

1В18054000107

1

Номер детали на чертеже:

Кронштейн боковой правого указателя поворота

Заводской номер: 1В18054000108 Количество на модель: 1

1В18054000108

1

1

Номер детали на чертеже:

1

Левая панель

Заводской номер: 1B18054000009 Количество на модель: 1

1B18054000009

1

2

Номер детали на чертеже:

2

Панель боковая левая

Заводской номер: 1В18054000003 Количество на модель: 1

1В18054000003

1

2

Номер детали на чертеже:

2

Панель боковая правая

Заводской номер: 1В18054000010 Количество на модель: 1

1В18054000010

1

3

Номер детали на чертеже:

3

Накладка верхней петли левой передней стойки

Заводской номер: 1В18054000017 Количество на модель: 1

1В18054000017

1

4

Номер детали на чертеже:

4

Подкрепляющая пластина верхнего шарнира правой передней колонны в сборе

Заводской номер: 1B18054000018 Количество на модель: 1

1B18054000018

1

5

Номер детали на чертеже:

5

Подкрепляющая пластина нижнего шарнира левой передней колонны в сборе

Заводской номер: 1B18054000011 Количество на модель: 1

1B18054000011

1

6

Номер детали на чертеже:

6

Подкрепляющая пластина нижнего шарнира правой передней колонны в сборе

Заводской номер: 1B18054000012 Количество на модель: 1

1B18054000012

1

7

Номер детали на чертеже:

7

Гайка приварная

Заводской номер: Q37105 Количество на модель: 4

Q37105

4

8

Номер детали на чертеже:

8

Гайка приварная прямоугольная

Заводской номер: Q37106 Количество на модель: 6

Q37106

6

9

Номер детали на чертеже:

9

Гайка приварная прямоугольная

Заводской номер: Q37108 Количество на модель: 6

Q37108

6

10

Номер детали на чертеже:

10

Выпуклая гайка

Заводской номер: Q370C05 Количество на модель: 4

Q370C05

4

11

Номер детали на чертеже:

11

Сварочная шестигранная гайка

Заводской номер: Q370C08 Количество на модель: 4

Q370C08

4

12

Номер детали на чертеже:

12

Верхняя внутренняя панель левой передней стойки

Заводской номер: 1В18054000021 Количество на модель: 1

1В18054000021

1

13

Номер детали на чертеже:

13

Верхняя внутренняя пластина правой передней колонны в сборе

Заводской номер: 1B18054000022 Количество на модель: 1

1B18054000022

1

14

Номер детали на чертеже:

14

Болт с шестигранной головкой и зубчатым буртиком

Заводской номер: Q1840616 Количество на модель: 4

Q1840616

4

17

Номер детали на чертеже:

17

Блок крестового бочкообразного винта, пружинной шайбы и плоской шайбы

Заводской номер: Q2360516 Количество на модель: 6

Q2360516

6

18

Номер детали на чертеже:

18

Кронштейн боковой панели приборов

Заводской номер: 1В18054000121 Количество на модель: 2

1В18054000121

2

19

Номер детали на чертеже:

19

Верхняя внутренняя пластина левой передней рамки двери в сборе

Заводской номер: 1B18054000037 Количество на модель: 1

1B18054000037

1

20

Номер детали на чертеже:

20

Верхняя внутренняя пластина правой передней рамки двери в сборе

Заводской номер: 1B18054000038 Количество на модель: 1

1B18054000038

1

21

Номер детали на чертеже:

21

Гаечная пластинка боковой обшивки

Заводской номер: 1B18054000160 Количество на модель: 2

1B18054000160

2

22

Номер детали на чертеже:

22

Внутренний лист левого заднего перила в сборе

Заводской номер: 1B17054000045 Количество на модель: 1

1B17054000045

1

23

Номер детали на чертеже:

23

Внутренняя доска правого заднего перила в сборе

Заводской номер: 1B17054000046 Количество на модель: 1

1B17054000046

1

24

Номер детали на чертеже:

24

Гаечная головка безопасного ремня в сборе

Заводской номер: 1B18054000088 Количество на модель: 2

1B18054000088

2

25

Номер детали на чертеже:

25

Боковая стойка левой поворотной лампы

Заводской номер: 1B18054000107 Количество на модель: 1

1B18054000107

1

26

Номер детали на чертеже:

26

Боковая стойка правой поворотной лампы

Заводской номер: 1B18054000108 Количество на модель: 1

1B18054000108

1

27

Номер детали на чертеже:

27

Подкрепляющая пластина левого дверного замка в сборе

Заводской номер: 1B18054000097 Количество на модель: 1

1B18054000097

1

28

Номер детали на чертеже:

28

Подкрепляющая пластина правого дверного замка в сборе

Заводской номер: 1B18054000098 Количество на модель: 1

1B18054000098

1

29

Номер детали на чертеже:

29

Подкрепляющая пластина нижней опорной точки безопасного ремня в сборе

Заводской номер: 1B18054000080 Количество на модель: 2

1B18054000080

2
