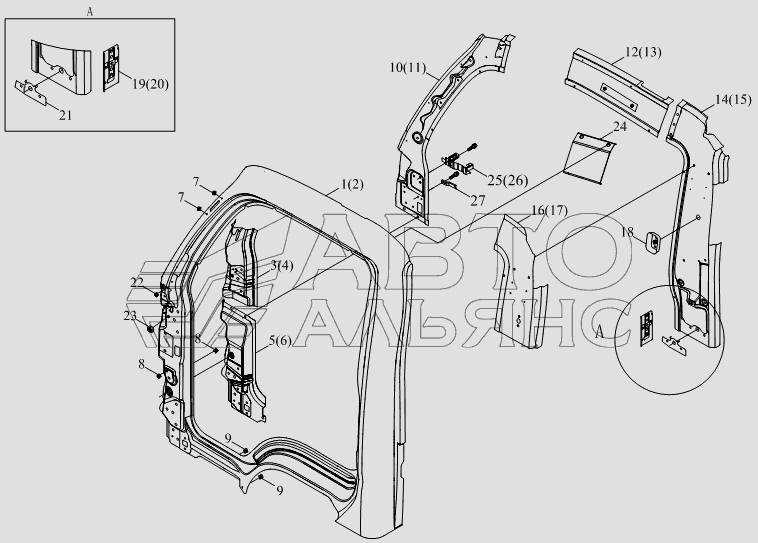

1SB2005000101 Корпус кузова (сварочный комплект боковой панели, монтажный кронштейн в сборе для каркаса пр иборной доски) BJ1041, BJ1069 (Ollin). Каталог 2008г.

1SB1805000405 Корпус кузова (поддержанный кожух и капот двигателя в сборе) BJ1041, BJ1069 (Ollin) 1SB2005000101 Корпус кузова (сварочный комплект пола) BJ1041, BJ1069 (Ollin)

Вид отображения:

Детали справа

По ширине экрана

1В18054000001

1В18054000002

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Панель боковая левая

Заводской номер: 1В18054000001 Количество на модель: 1

1В18054000001

1

Номер детали на чертеже:

Панель боковая правая в сборе

Заводской номер: 1В18054000002 Количество на модель: 1

1В18054000002

1

1

Номер детали на чертеже:

1

Левая боковая обшивка

Заводской номер: 1B18054000007 Количество на модель: 1

1B18054000007

1

2

Номер детали на чертеже:

2

Правая боковая обшивка

Заводской номер: 1B18054000008 Количество на модель: 1

1B18054000008

1

3

Номер детали на чертеже:

3

Накладка верхней петли левой передней стойки

Заводской номер: 1В18054000017 Количество на модель: 1

1В18054000017

1

4

Номер детали на чертеже:

4

Подкрепляющая пластина верхнего шарнира правой передней колонны в сборе

Заводской номер: 1B18054000018 Количество на модель: 1

1B18054000018

1

5

Номер детали на чертеже:

5

Подкрепляющая пластина нижнего шарнира левой передней колонны в сборе

Заводской номер: 1B18054000011 Количество на модель: 1

1B18054000011

1

6

Номер детали на чертеже:

6

Подкрепляющая пластина нижнего шарнира правой передней колонны в сборе

Заводской номер: 1B18054000012 Количество на модель: 1

1B18054000012

1

7

Номер детали на чертеже:

7

Гайка приварная

Заводской номер: Q37105 Количество на модель: 4

Q37105

4

8

Номер детали на чертеже:

8

Гайка приварная прямоугольная

Заводской номер: Q37106 Количество на модель: 6

Q37106

6

9

Номер детали на чертеже:

9

Гайка приварная прямоугольная

Заводской номер: Q37108 Количество на модель: 6

Q37108

6

10

Номер детали на чертеже:

10

Верхняя внутренняя пластина левой передней колонны в сборе

Заводской номер: 1B18054000021 Количество на модель: 1

1B18054000021

1

11

Номер детали на чертеже:

11

Верхняя внутренняя пластина правой передней колонны в сборе

Заводской номер: 1B18054000022 Количество на модель: 1

1B18054000022

1

12

Номер детали на чертеже:

12

Верхняя внутренняя пластина левой передней рамки двери в сборе

Заводской номер: 1B18054000037 Количество на модель: 1

1B18054000037

1

13

Номер детали на чертеже:

13

Верхняя внутренняя пластина правой передней рамки двери в сборе

Заводской номер: 1B18054000038 Количество на модель: 1

1B18054000038

1

14

Номер детали на чертеже:

14

Верхняя внутренняя пластина левой задней колонны

Заводской номер: 1B18054000053 Количество на модель: 1

1B18054000053

1

15

Номер детали на чертеже:

15

Верхняя внутренняя пластина правой задней колонны

Заводской номер: 1B18054000054 Количество на модель: 1

1B18054000054

1

16

Номер детали на чертеже:

16

Накладка верхней внутренней панели левой задней стойки

Заводской номер: 1В18054000055 Количество на модель: 1

1В18054000055

1

17

Номер детали на чертеже:

17

Накладка верхней внутренней панели правой задней стойки

Заводской номер: 1В18054000056 Количество на модель: 1

1В18054000056

1

18

Номер детали на чертеже:

18

Гаечная головка безопасного ремня в сборе

Заводской номер: 1B18054000088 Количество на модель: 2

1B18054000088

2

19

Номер детали на чертеже:

19

Подкрепляющая пластина левого дверного замка в сборе

Заводской номер: 1B18054000097 Количество на модель: 1

1B18054000097

1

20

Номер детали на чертеже:

20

Подкрепляющая пластина правого дверного замка в сборе

Заводской номер: 1B18054000098 Количество на модель: 1

1B18054000098

1

21

Номер детали на чертеже:

21

Подкрепляющая пластина нижней опорной точки безопасного ремня в сборе

Заводской номер: 1B18054000080 Количество на модель: 2

1B18054000080

2

22

Номер детали на чертеже:

22

Выпуклая гайка

Заводской номер: Q370C05 Количество на модель: 4

Q370C05

4

23

Номер детали на чертеже:

23

Сварочная шестигранная гайка

Заводской номер: Q370C08 Количество на модель: 4

Q370C08

4

24

Номер детали на чертеже:

24

Гаечная пластинка боковой обшивки

Заводской номер: 1B18054000160 Количество на модель: 2

1B18054000160

2

25

Номер детали на чертеже:

25

Монтажный кронштейн каркаса левой приборной панели в сборе

Заводской номер: 1B18054000110 Количество на модель: 1

1B18054000110

1

26

Номер детали на чертеже:

26

Монтажный кронштейн каркаса левой приборной панели в сборе

Заводской номер: 1B18054000120 Количество на модель: 1

1B18054000120

1

27

Номер детали на чертеже:

27

Соединительная опора бока приборной панели

Заводской номер: 1B18054000121 Количество на модель: 2

1B18054000121

2
