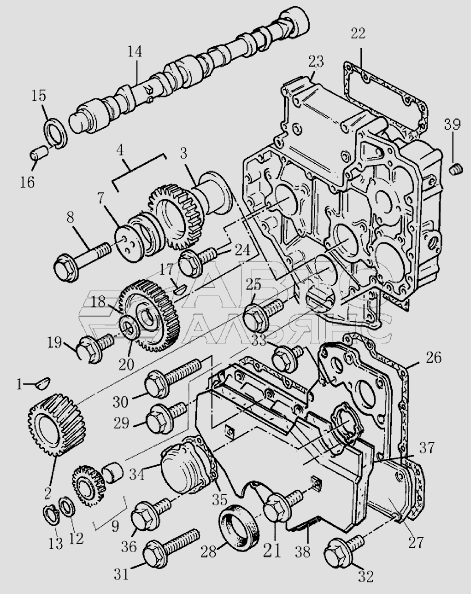

1S10691000145 Двигатель в сборе (ведомая шестерня и кулачковый вал) BJ1041, BJ1069 (Ollin). Каталог 2008г.

1S10691000145 Двигатель в сборе (акселератор и стояночная тормозная система) BJ1041, BJ1069 (Ollin) 1S10691000145 Двигатель в сборе (крепление) BJ1041, BJ1069 (Ollin)

Вид отображения:

Детали справа

По ширине экрана

Т2314Н013

GB97.1-85D8

1

2

3

4

7

8

9

12

13

14

15

16

18

19

20

21

22

23

23

24

25

26

27

28

29

30

33

34

35

36

37

38

39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт

Заводской номер: Т2314Н013 Количество на модель: 6

Т2314Н013

6

Номер детали на чертеже:

Шайба 8

Заводской номер: GB97.1-85D8 Количество на модель: 1

GB97.1-85D8

1

1

Номер детали на чертеже:

1

Шпонка

Заводской номер: Т0500012 Количество на модель: 1

Т0500012

1

2

Номер детали на чертеже:

2

Шестерня

Заводской номер: Т3117С061 Количество на модель: 1

Т3117С061

1

3

Номер детали на чертеже:

3

Ступица колеса

Заводской номер: Т33426161А Количество на модель: 1

Т33426161А

1

4

Номер детали на чертеже:

4

Шестерня

Заводской номер: Т4111А013 Количество на модель: 1

Т4111А013

1

7

Номер детали на чертеже:

7

Фиксационная плита

Заводской номер: Т3241H009 Количество на модель: 1

Т3241H009

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: T2314J010 Количество на модель: 3

T2314J010

3

9

Номер детали на чертеже:

9

Шестерня

Заводской номер: Т4111А021 Количество на модель: 1

Т4111А021

1

12

Номер детали на чертеже:

12

Шайба

Заводской номер: Т33123125 Количество на модель: 1

Т33123125

1

13

Номер детали на чертеже:

13

Стопорное кольцо

Заводской номер: Т2722А206 Количество на модель: 1

Т2722А206

1

14

Номер детали на чертеже:

14

Распределительный вал

Заводской номер: Т31415363 Количество на модель: 1

Т31415363

1

15

Номер детали на чертеже:

15

Пластина

Заводской номер: Т33153121 Количество на модель: 1

Т33153121

1

16

Номер детали на чертеже:

16

Штифт

Заводской номер: Т2116053 Количество на модель: 1

Т2116053

1

18

Номер детали на чертеже:

18

Шестерня

Заводской номер: Т3117L023 Количество на модель: 1

Т3117L023

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: Т2314J606 Количество на модель: 1

Т2314J606

1

20

Номер детали на чертеже:

20

Шайба

Заводской номер: Т3321А003 Количество на модель: 1

Т3321А003

1

21

Номер детали на чертеже:

21

Шайба

Заводской номер: Т2314F003 Количество на модель: 2

Т2314F003

2

22

Номер детали на чертеже:

22

Прокладка

Заводской номер: Т3681Р009 Количество на модель: 1

Т3681Р009

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: Т2314Н003 Количество на модель: 8

Т2314Н003

8

23

Номер детали на чертеже:

23

Картер распределительных шестерен

Заводской номер: Т3716С127Е Количество на модель: 1

Т3716С127Е

1

24

Номер детали на чертеже:

24

Болт

Заводской номер: T2314J012 Количество на модель: 1

T2314J012

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: Т2314Н034 Количество на модель: 4

Т2314Н034

4

26

Номер детали на чертеже:

26

Прокладка

Заводской номер: Т3681Р029С Количество на модель: 1

Т3681Р029С

1

27

Номер детали на чертеже:

27

Передняя крышка

Заводской номер: Т3716М073 Количество на модель: 1

Т3716М073

1

28

Номер детали на чертеже:

28

Сальник

Заводской номер: T2418F436 Количество на модель: 1

T2418F436

1

29

Номер детали на чертеже:

29

Болт

Заводской номер: Т2314Н005 Количество на модель: 5

Т2314Н005

5

30

Номер детали на чертеже:

30

Болт

Заводской номер: Т2314Н004 Количество на модель: 1

Т2314Н004

1

33

Номер детали на чертеже:

33

Шайба 8

Заводской номер: GB93-87D8 Количество на модель: 1

GB93-87D8

1

34

Номер детали на чертеже:

34

Крышка для осмотра

Заводской номер: T3753R211 Количество на модель: 1

T3753R211

1

35

Номер детали на чертеже:

35

Прокладка

Заводской номер: Т3682Н003В Количество на модель: 1

Т3682Н003В

1

36

Номер детали на чертеже:

36

Болт

Заводской номер: T2314F036 Количество на модель: 4

T2314F036

4

37

Номер детали на чертеже:

37

Амортизатор

Заводской номер: T3781N042 Количество на модель: 1

T3781N042

1

38

Номер детали на чертеже:

38

Звукоизоляционная плита

Заводской номер: T3781N043 Количество на модель: 1

T3781N043

1

39

Номер детали на чертеже:

39

Заглушка

Заводской номер: Т0650586 Количество на модель: 1

Т0650586

1
