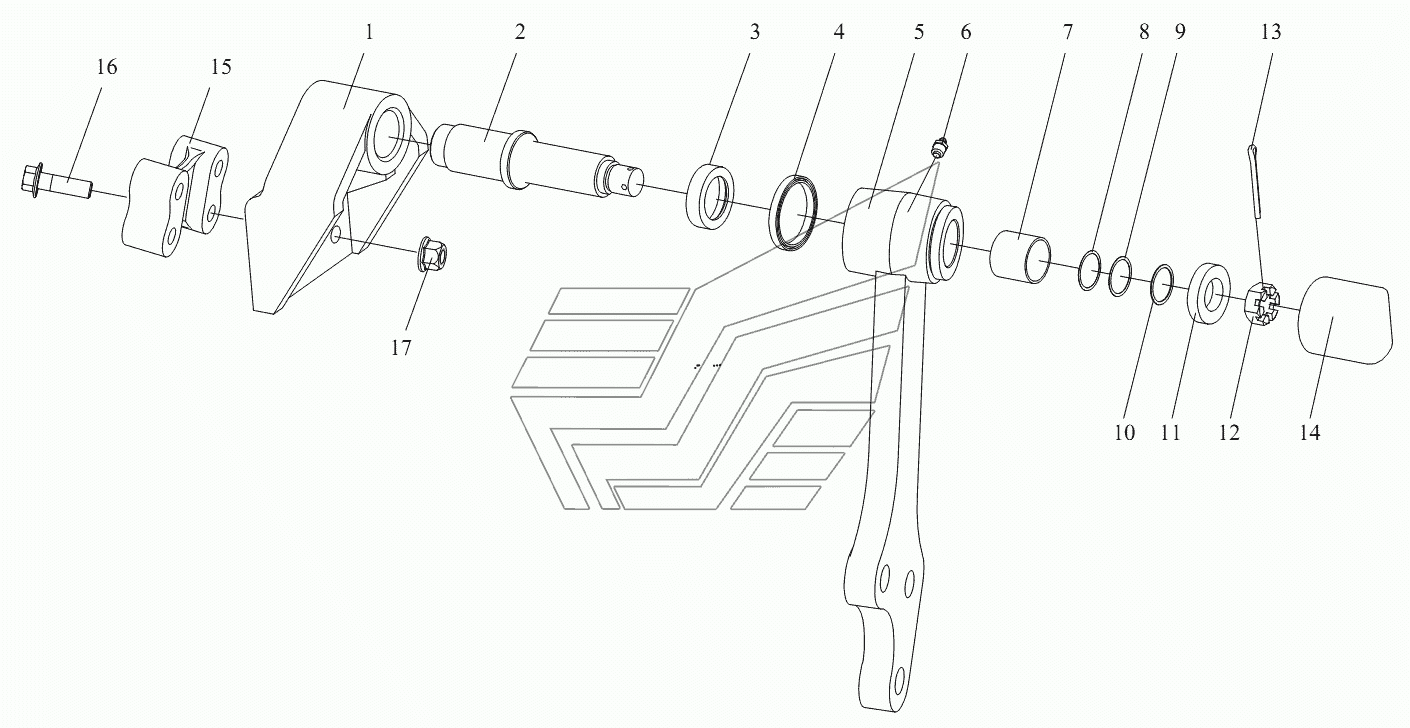

Промежуточная рулевая сошка и кронштейн CA 3310 серии J6. Каталог 2012г.

У нас есть доступ к эксклюзивным, актуальным, закрытым каталогам запчастей для FAW

Наши менеджеры оперативно помогут вам подобрать необходимые запчасти для вашего заказа

Сформируйте и отправьте заявку на подбор запачастей

Переходная тяга CA 3310 серии J6 Задняя продольная рулевая тяга CA 3310 серии J6

Вид отображения:

Детали справа

По ширине экрана

1

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кронштейн промежуточной рулевой сошки с промежуточной рулевой сошкой в сборе

Заводской номер: 3003110A80A Количество на модель: 1

3003110A80A

1

1

Номер детали на чертеже:

1

Кронштейн промежуточной рулевой сошки

Заводской номер: 3003121A80A Количество на модель: 1

3003121A80A

1

2

Номер детали на чертеже:

2

Вал с кронштейном промежуточной рулевой сошкой в сборе

Заводской номер: 3003120-80C Количество на модель: 1

3003120-80C

1

2

Номер детали на чертеже:

2

Вал кронштейна промежуточной рулевой сошки

Заводской номер: 3003131-80C Количество на модель: 1

3003131-80C

1

3

Номер детали на чертеже:

3

Кольцо держателя уплотнителя

Заводской номер: 3003137B6V Количество на модель: 1

3003137B6V

1

4

Номер детали на чертеже:

4

Сальник промежуточной рулевой сошки

Заводской номер: 3003170-80C Количество на модель: 1

3003170-80C

1

5

Номер детали на чертеже:

5

Промежуточная рулевая сошка с втулкой в сборе

Заводской номер: 3003135A80A Количество на модель: 1

3003135A80A

1

5

Номер детали на чертеже:

5

Промежуточная рулевая сошка

Заводской номер: 3003138A80A Количество на модель: 1

3003138A80A

1

6

Номер детали на чертеже:

6

Масленка

Заводской номер: CQ70001 Количество на модель: 1

CQ70001

1

7

Номер детали на чертеже:

7

Втулка промежуточной рулевой сошки

Заводской номер: 3003122-80C Количество на модель: 1

3003122-80C

1

8

Номер детали на чертеже:

8

Регулировочная шайба

Заводской номер: 3003132B6V Количество на модель: 1

3003132B6V

1

9

Номер детали на чертеже:

9

Регулировочная шайба

Заводской номер: 3003133B6V Количество на модель: 1

3003133B6V

1

10

Номер детали на чертеже:

10

Регулировочная шайба

Заводской номер: 3003134B6V Количество на модель: 1

3003134B6V

1

11

Номер детали на чертеже:

11

Пружинное стопорное кольцо

Заводской номер: 3003128B6V Количество на модель: 1

3003128B6V

1

12

Номер детали на чертеже:

12

Плоская шестигранная гайка

Заводской номер: CQ38724 Количество на модель: 1

CQ38724

1

13

Номер детали на чертеже:

13

Штифт

Заводской номер: Q5005050 Количество на модель: 1

Q5005050

1

14

Номер детали на чертеже:

14

Крышка

Заводской номер: 3003127B6V Количество на модель: 1

3003127B6V

1

15

Номер детали на чертеже:

15

Сухарь кронштейна переходного рычага

Заводской номер: 3003122-80B Количество на модель: 1

3003122-80B

1

16

Номер детали на чертеже:

16

Толстый болт с шестигранной головкой и фланцем

Заводской номер: Q1841495T Количество на модель: 4

Q1841495T

4

17

Номер детали на чертеже:

17

Гайка

Заводской номер: CQ32614 Количество на модель: 4

CQ32614

4
