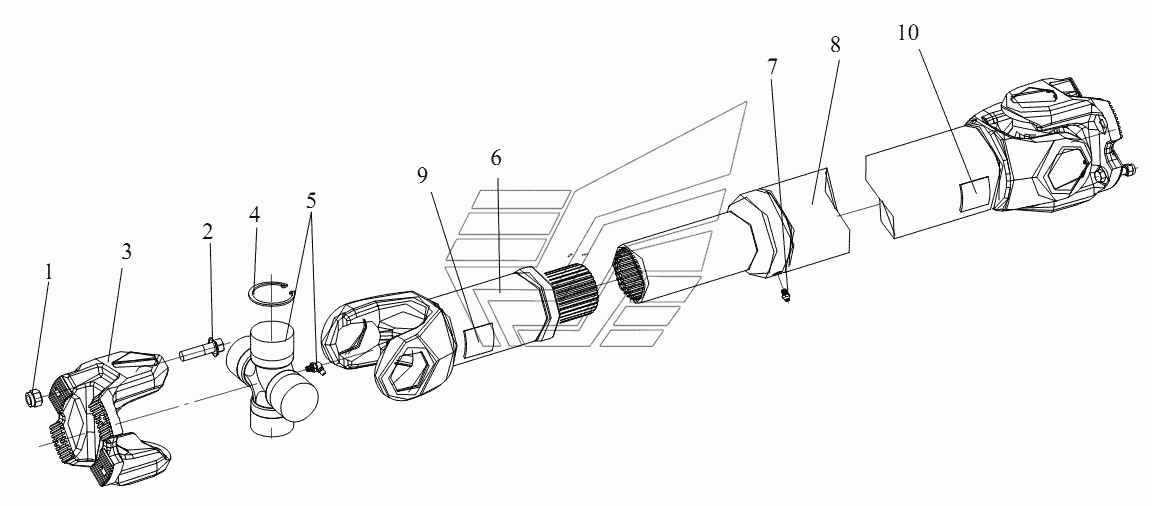

Приводной вал промежуточного моста CA 3310 серии J6. Каталог 2012г.

У нас есть доступ к эксклюзивным, актуальным, закрытым каталогам запчастей для FAW

Наши менеджеры оперативно помогут вам подобрать необходимые запчасти для вашего заказа

Сформируйте и отправьте заявку на подбор запачастей

Промежуточный мост CA 3310 серии J6 Колесный редуктор CA 3310 серии J6

Вид отображения:

Детали справа

По ширине экрана

2402010BA0E

2400010B92C

2205010B82A

2205010A91A

2205060B82A

2205060A91A

1

2

3

4

4

4

4

4

4

4

5

6

6

7

8

8

9

9

9

9

9

9

9

9

10

10

10

10

10

10

10

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Редуктор

Заводской номер: 2402010BA0E Количество на модель: 1

2402010BA0E

1

Номер детали на чертеже:

Задний мост

Заводской номер: 2400010B92C Количество на модель: 1

2400010B92C

1

Номер детали на чертеже:

Приводной вал промежуточного моста с карданным шарниром

Заводской номер: 2205010B82A Количество на модель: 1

2205010B82A

1

Номер детали на чертеже:

Приводной вал промежуточного моста

Заводской номер: 2205010A91A Количество на модель: 1

2205010A91A

1

Номер детали на чертеже:

Подсборка приводного вала промежуточного моста

Заводской номер: 2205060B82A Количество на модель: 1

2205060B82A

1

Номер детали на чертеже:

Подсборка приводного вала промежуточного моста

Заводской номер: 2205060A91A Количество на модель: 1

2205060A91A

1

1

Номер детали на чертеже:

1

Гайка

Заводской номер: Q32914 Количество на модель: 8

Q32914

8

2

Номер детали на чертеже:

2

Шестигранный фланцевый болт

Заводской номер: Q1851455T Количество на модель: 8

Q1851455T

8

3

Номер детали на чертеже:

3

Фланцевая вилка

Заводской номер: 2205023B761 Количество на модель: 2

2205023B761

2

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205048-A0M Количество на модель: 8

2205048-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205047-A0M Количество на модель: 8

2205047-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205046-A0M Количество на модель: 8

2205046-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205044-A0M Количество на модель: 8

2205044-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205043-A0M Количество на модель: 8

2205043-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205042-A0M Количество на модель: 8

2205042-A0M

8

4

Номер детали на чертеже:

4

Стопорное кольцо

Заводской номер: 2205041-A0M Количество на модель: 8

2205041-A0M

8

5

Номер детали на чертеже:

5

Крестовина

Заводской номер: 2205030B761 Количество на модель: 2

2205030B761

2

6

Номер детали на чертеже:

6

Вилка шлицевого вала

Заводской номер: 2205020B761 Количество на модель: 1

2205020B761

1

6

Номер детали на чертеже:

6

Вилка шлицевого вала

Заводской номер: 2205050B761 Количество на модель: 1

2205050B761

1

7

Номер детали на чертеже:

7

Масленка

Заводской номер: CQ70001 Количество на модель: 1

CQ70001

1

8

Номер детали на чертеже:

8

Трубка приводного вала промежуточного вала, сварная вилка со шлицевой втулкой

Заводской номер: 2205015A91A Количество на модель: 1

2205015A91A

1

8

Номер детали на чертеже:

8

Трубка приводного вала промежуточного вала, сварная вилка со шлицевой втулкой в сборе

Заводской номер: 2205015B82A Количество на модель: 1

2205015B82A

1

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205082-A0M Количество на модель:

2205082-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205083-A0M Количество на модель:

2205083-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205089-A0M Количество на модель:

2205089-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205088-A0M Количество на модель:

2205088-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205087-A0M Количество на модель:

2205087-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205086-A0M Количество на модель:

2205086-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205081-A0M Количество на модель:

2205081-A0M

9

Номер детали на чертеже:

9

Противовес

Заводской номер: 2205084-A0M Количество на модель:

2205084-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205079-A0M Количество на модель:

2205079-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205078-A0M Количество на модель:

2205078-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205077-A0M Количество на модель:

2205077-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205076-A0M Количество на модель:

2205076-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205074-A0M Количество на модель:

2205074-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205073-A0M Количество на модель:

2205073-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205071-A0M Количество на модель:

2205071-A0M

10

Номер детали на чертеже:

10

Противовес

Заводской номер: 2205072-A0M Количество на модель:

2205072-A0M
