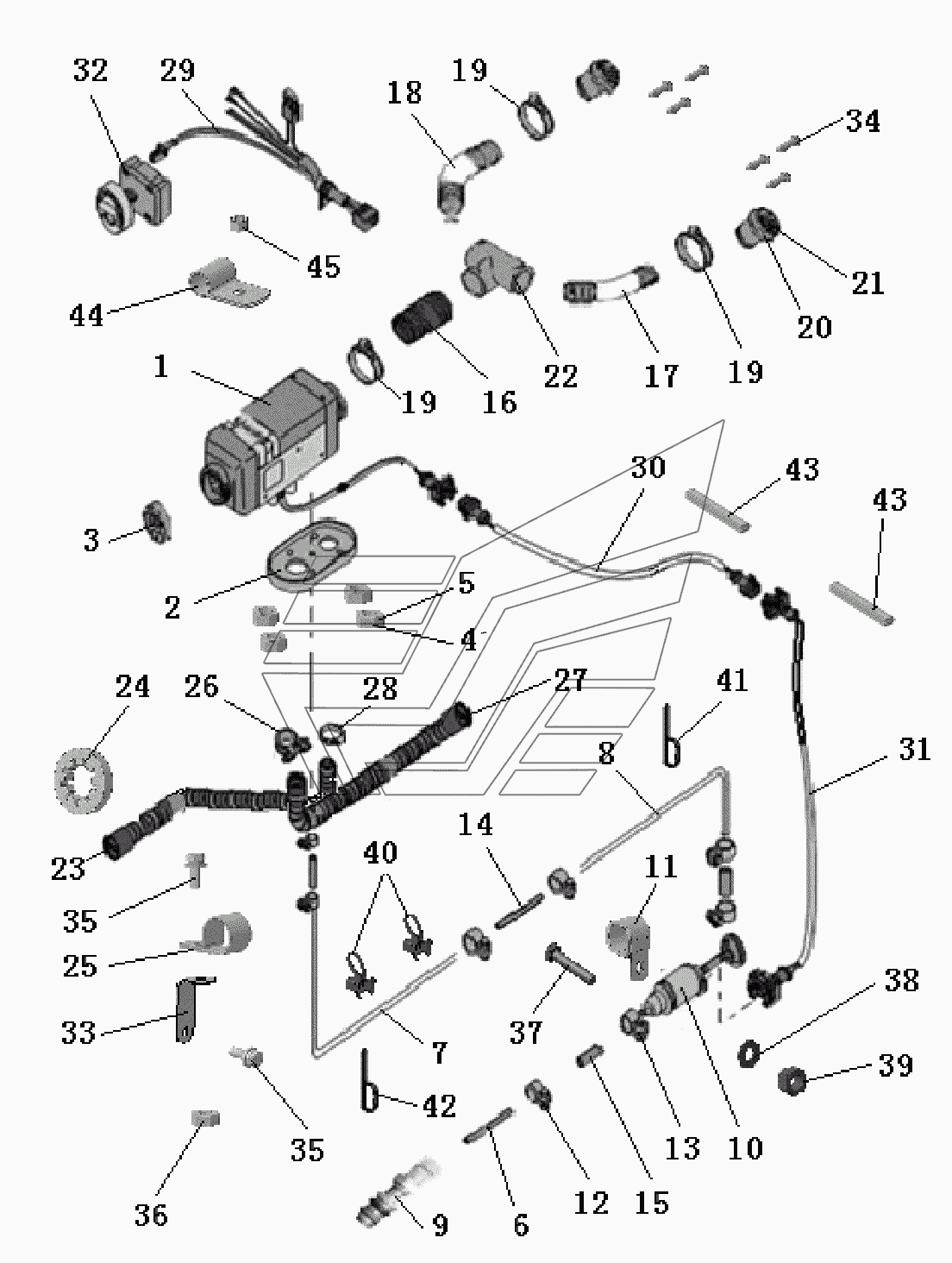

Независимый топливный обогреватель CA 3250 серии J6. Каталог 2012г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Ведущая машина обогревателя

Заводской номер: 8101505BA01 Количество на модель: 1
8101505BA01
1
2

Номер детали на чертеже:

2

Уплотнительная прокладка обогревателя

Заводской номер: 8101551BA01 Количество на модель: 1
8101551BA01
1
3

Номер детали на чертеже:

3

Защитная пробка воздуховпускного отверстия

Заводской номер: 8101552BA01 Количество на модель: 1
8101552BA01
1
4

Номер детали на чертеже:

4

Шестигранная гайка

Заводской номер: CQ34006 Количество на модель: 4
CQ34006
4
370885
FAW
CQ34006
Код: 370885
Артикул: CQ34006,
Производитель: FAW
5

Номер детали на чертеже:

5

Шайба

Заводской номер: Q40106 Количество на модель: 4
Q40106
4
816462
FAW
Q40106
Код: 816462
Артикул: Q40106,
Производитель: FAW
6

Номер детали на чертеже:

6

Топливопровод A

Заводской номер: 8101561BA01 Количество на модель: 1
8101561BA01
1
7

Номер детали на чертеже:

7

Топливопровод Б

Заводской номер: 8101562BA01 Количество на модель: 1
8101562BA01
1
8

Номер детали на чертеже:

8

Топливопровод C

Заводской номер: 8101563BA01 Количество на модель: 1
8101563BA01
1
9

Номер детали на чертеже:

9

Штуцер отбора топлива

Заводской номер: 8101570BA01 Количество на модель: 1
8101570BA01
1
10

Номер детали на чертеже:

10

Подающий насос

Заводской номер: 8101580BA01 Количество на модель: 1
8101580BA01
1
11

Номер детали на чертеже:

11

Резиновый хомут крепления топливного насоса

Заводской номер: 8101591BA01 Количество на модель: 1
8101591BA01
1
12

Номер детали на чертеже:

12

Хомут крепления гибкого соединения

Заводской номер: 8101592BA01 Количество на модель: 1
8101592BA01
1
13

Номер детали на чертеже:

13

Хомут крепления гибкого соединения

Заводской номер: 8101593BA01 Количество на модель: 7
8101593BA01
7
14

Номер детали на чертеже:

14

Стандартное гибкое соединение

Заводской номер: 8101596BA01 Количество на модель: 3
8101596BA01
3
15

Номер детали на чертеже:

15

Специальное гибкое соединение

Заводской номер: 8101597BA01 Количество на модель: 1
8101597BA01
1
16

Номер детали на чертеже:

16

Термостойкий воздухопровод A

Заводской номер: 8101601BA01 Количество на модель: 1
8101601BA01
1
17

Номер детали на чертеже:

17

Термостойкий воздухопровод Б

Заводской номер: 8101602BA01 Количество на модель: 1
8101602BA01
1
18

Номер детали на чертеже:

18

Термостойкий воздухопровод C

Заводской номер: 8101603BA01 Количество на модель: 1
8101603BA01
1
19

Номер детали на чертеже:

19

Скоба

Заводской номер: 8101606BA01 Количество на модель: 3
8101606BA01
3
20

Номер детали на чертеже:

20

Держатель выпускного шара

Заводской номер: 8101611BA01 Количество на модель: 2
8101611BA01
2
21

Номер детали на чертеже:

21

Выпускной шар

Заводской номер: 8101612BA01 Количество на модель: 2
8101612BA01
2
22

Номер детали на чертеже:

22

T-образный тройник

Заводской номер: 8101616BA01 Количество на модель: 1
8101616BA01
1
23

Номер детали на чертеже:

23

Выхлопная труба

Заводской номер: 8101621BA01 Количество на модель: 1
8101621BA01
1
24

Номер детали на чертеже:

24

Резиновая втулка крепления выхлопной трубы

Заводской номер: 8101626BA01 Количество на модель: 1
8101626BA01
1
25

Номер детали на чертеже:

25

Зажим выхлопной трубы

Заводской номер: 8101627BA01 Количество на модель: 1
8101627BA01
1
26

Номер детали на чертеже:

26

Хомут крепления впускного конца выхлопной трубы

Заводской номер: 8101628BA01 Количество на модель: 1
8101628BA01
1
27

Номер детали на чертеже:

27

Впускной воздухопровод

Заводской номер: 8101631BA01 Количество на модель: 1
8101631BA01
1
28

Номер детали на чертеже:

28

Хомут крепления впускного конца впускного воздухопровода

Заводской номер: 8101632BA01 Количество на модель: 1
8101632BA01
1
29

Номер детали на чертеже:

29

Основной пучок проводов обогревателя

Заводской номер: 8101640BA01 Количество на модель: 1
8101640BA01
1
30

Номер детали на чертеже:

30

Пучок проводов топливного насоса A

Заводской номер: 8101646BA01 Количество на модель: 1
8101646BA01
1
31

Номер детали на чертеже:

31

Пучок проводов топливного насоса B

Заводской номер: 8101647BA01 Количество на модель: 1
8101647BA01
1
32

Номер детали на чертеже:

32

Термопереключатель

Заводской номер: 8101650BA01 Количество на модель: 1
8101650BA01
1
33

Номер детали на чертеже:

33

Регулируемый кронштейн выхлопной трубы

Заводской номер: 8101656BA01 Количество на модель: 1
8101656BA01
1
34

Номер детали на чертеже:

34

Саморез

Заводской номер: CQ2713513 Количество на модель: 6
CQ2713513
6
35

Номер детали на чертеже:

35

Болт

Заводской номер: CQ1460616 Количество на модель: 2
CQ1460616
2
229808
FAW
CQ1460616
Код: 229808
Артикул: CQ1460616,
Производитель: FAW
37

Номер детали на чертеже:

37

Болт

Заводской номер: CQ1500835 Количество на модель: 1
CQ1500835
1
38

Номер детали на чертеже:

38

Шайба

Заводской номер: Q40208 Количество на модель: 1
Q40208
1
39

Номер детали на чертеже:

39

Гайка

Заводской номер: CQ34008 Количество на модель: 1
CQ34008
1
40

Номер детали на чертеже:

40

Зажим жгута проводов II

Заводской номер: 3724012-A01 Количество на модель: 2
3724012-A01
2
41

Номер детали на чертеже:

41

Резиновая лента

Заводской номер: T67414646 Количество на модель:
T67414646
TS42023334
FAW
T67414646
Код: TS42023334
Артикул: T67414646,
Производитель: FAW
42

Номер детали на чертеже:

42

Пластмассовый хомут

Заводской номер: T67427946 Количество на модель:
T67427946
TS32560047
FAW
T67427946
Код: TS32560047
Артикул: T67427946,
Производитель: FAW
43

Номер детали на чертеже:

43

Воздухопровод предохранительной подушки

Заводской номер: 3506107-8E Количество на модель: 2
3506107-8E
2
44

Номер детали на чертеже:

44

Однотрубный хомут

Заводской номер: Q68810 Количество на модель: 5
Q68810
5
45

Номер детали на чертеже:

45

Гайка

Заводской номер: CQ34005 Количество на модель: 5
CQ34005
5
370892
FAW
CQ34005
Код: 370892
Артикул: CQ34005,
Производитель: FAW
