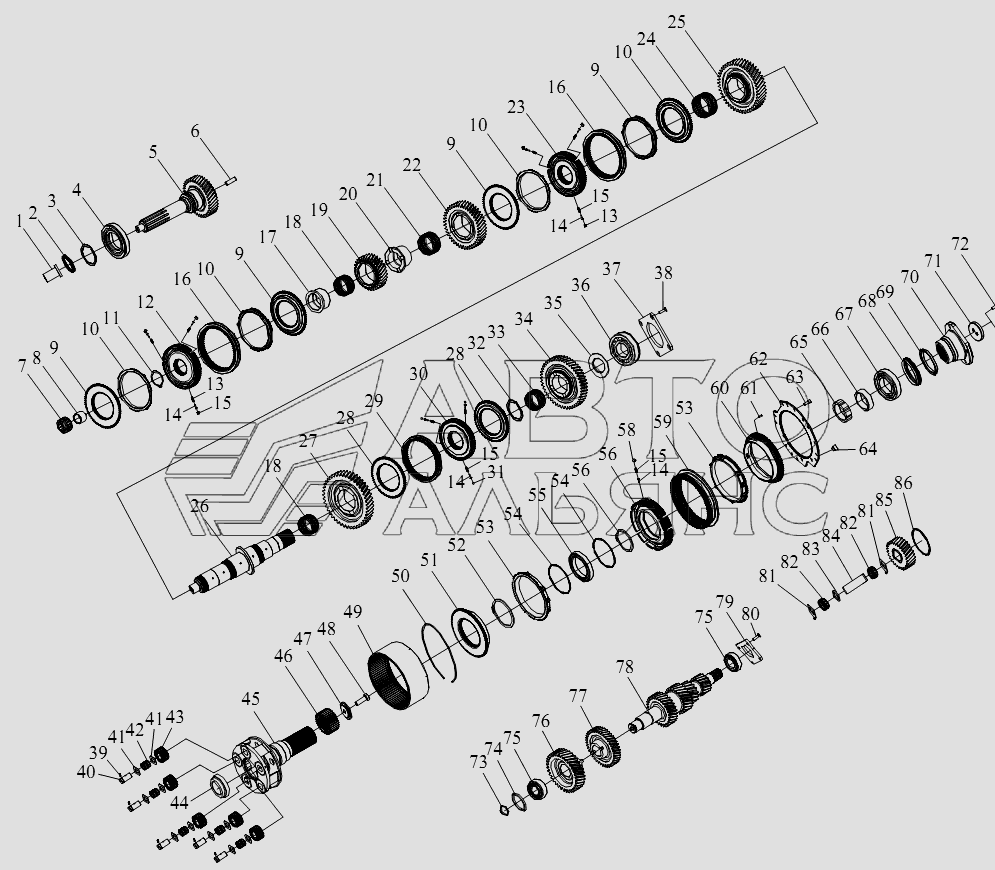

Коробка переключения скоростей и вал CA-4250 (P66K2T1A1EX). Каталог 2008г.

У нас есть доступ к эксклюзивным, актуальным, закрытым каталогам запчастей для FAW

Наши менеджеры оперативно помогут вам подобрать необходимые запчасти для вашего заказа

Сформируйте и отправьте заявку на подбор запачастей

Корпус коробки передач CA-4250 (P66K2T1A1EX) Трансмиссия заднего моста CA-4250 (P66K2T1A1EX)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка переднего подшипника первичного вала

Заводской номер: 8878262 Количество на модель: 1

8878262

1

2

Номер детали на чертеже:

2

Сальник - масляный насос

Заводской номер: X8878099 Количество на модель: 1

X8878099

1

3

Номер детали на чертеже:

3

Запорное кольцо

Заводской номер: 8878360 Количество на модель:

8878360

4

Номер детали на чертеже:

4

Задний подшипник первичного вала

Заводской номер: X8878681 Количество на модель: 1

X8878681

1

5

Номер детали на чертеже:

5

Первичный вал

Заводской номер: 8878693 Количество на модель: 1

8878693

1

6

Номер детали на чертеже:

6

Штифт-первичный вал

Заводской номер: 8878445 Количество на модель: 1

8878445

1

7

Номер детали на чертеже:

7

Передний подшипник вторичного вал

Заводской номер: X8878463 Количество на модель: 1

X8878463

1

8

Номер детали на чертеже:

8

Вкладыш вторичного вала

Заводской номер: 8878557 Количество на модель: 1

8878557

1

9

Номер детали на чертеже:

9

Синхронный конус-синхронизатор 1-ой, 2-ой, 3-ей, 4-ой передач

Заводской номер: 8878777 Количество на модель: 4

8878777

4

10

Номер детали на чертеже:

10

Синхронное кольцо-синхронизатор 1-ой, 2-ой, 3-ей, 4-ой передач

Заводской номер: 8878784 Количество на модель: 4

8878784

4

11

Номер детали на чертеже:

11

Зажимное кольцо

Заводской номер: X8878180 Количество на модель: 1

X8878180

1

12

Номер детали на чертеже:

12

Постоянное зубчатое гнездо-3-ья, 4-ая передачи

Заводской номер: 8878776 Количество на модель: 1

8878776

1

13

Номер детали на чертеже:

13

Ролик-синхронизатор

Заводской номер: X8870356 Количество на модель: 6

X8870356

6

14

Номер детали на чертеже:

14

Опора-синхронизатор

Заводской номер: 8870352 Количество на модель: 18

8870352

18

15

Номер детали на чертеже:

15

Пружина-синхронизатор

Заводской номер: 8870444 Количество на модель: 18

8870444

18

16

Номер детали на чертеже:

16

Скользящая втулка-1-ая, 2-ая, 3-ья передачи

Заводской номер: 8878594 Количество на модель: 2

8878594

2

17

Номер детали на чертеже:

17

Втулка-шестерня 3-ей передачи

Заводской номер: 8878373 Количество на модель: 1

8878373

1

18

Номер детали на чертеже:

18

Игольчатый подшипник - шестерня 3-ей передачи, передача ползания

Заводской номер: X8878041 Количество на модель: 2

X8878041

2

19

Номер детали на чертеже:

19

Шестерня 3-ей передачи-вторичной вал

Заводской номер: 8878376 Количество на модель: 1

8878376

1

20

Номер детали на чертеже:

20

Втулка-шестерня 2-ой передачи

Заводской номер: 8878030 Количество на модель: 1

8878030

1

21

Номер детали на чертеже:

21

Игольчатый подшипник-2-ая передача

Заводской номер: X8878029 Количество на модель: 1

X8878029

1

22

Номер детали на чертеже:

22

Шестерня 2-ой передачи

Заводской номер: 8878028 Количество на модель: 1

8878028

1

23

Номер детали на чертеже:

23

Постоянное зубчатое гнездо-1-ая, 2-ая передачи

Заводской номер: 8878775 Количество на модель: 1

8878775

1

24

Номер детали на чертеже:

24

Игольчатый подшипник-1-ая передача

Заводской номер: 8878022 Количество на модель: 2

8878022

2

25

Номер детали на чертеже:

25

Шестерня 1-ой передачи-вторичный вал

Заводской номер: 8878020 Количество на модель: 1

8878020

1

26

Номер детали на чертеже:

26

Вторичный вал

Заводской номер: 8878446 Количество на модель: 1

8878446

1

27

Номер детали на чертеже:

27

Шестерня-передача ползания

Заводской номер: 8878040 Количество на модель: 1

8878040

1

28

Номер детали на чертеже:

28

Сопрягаемая шестерня-передача ползания, передача заднего хода

Заводской номер: 8878518 Количество на модель: 2

8878518

2

29

Номер детали на чертеже:

29

Скользящая втулка-передача ползания, передача заднего хода

Заводской номер: 8878044 Количество на модель: 1

8878044

1

30

Номер детали на чертеже:

30

Постоянное гнездо-передача ползания, передача заднего хода

Заводской номер: 8878517 Количество на модель: 1

8878517

1

31

Номер детали на чертеже:

31

Переключательный шар

Заводской номер: X8875653 Количество на модель: 3

X8875653

3

32

Номер детали на чертеже:

32

Внутренний запорное кольцо

Заводской номер: X8878172 Количество на модель:

X8878172

33

Номер детали на чертеже:

33

Игольчатый подшипник-передача заднего хода

Заводской номер: X8878033 Количество на модель: 1

X8878033

1

34

Номер детали на чертеже:

34

Шестерня заднего хода

Заводской номер: 8878051 Количество на модель: 1

8878051

1

35

Номер детали на чертеже:

35

Стопорное кольцо

Заводской номер: 8878053 Количество на модель: 1

8878053

1

36

Номер детали на чертеже:

36

Задний подшипник вторичного вала

Заводской номер: X8878682 Количество на модель: 1

X8878682

1

37

Номер детали на чертеже:

37

Установочный диск

Заводской номер: 8878204 Количество на модель: 1

8878204

1

38

Номер детали на чертеже:

38

Шестигранный потайной болт

Заводской номер: MX-8-1097 Количество на модель: 4

MX-8-1097

4

39

Номер детали на чертеже:

39

Внутренний шестигранный болт

Заводской номер: MX-11-0604 Количество на модель: 5

MX-11-0604

5

40

Номер детали на чертеже:

40

Вал-планетарная шестерня

Заводской номер: 8878120 Количество на модель: 5

8878120

5

41

Номер детали на чертеже:

41

Стопорное кольцо

Заводской номер: 8878125 Количество на модель: 10

8878125

10

42

Номер детали на чертеже:

42

Игольчатый подшипник

Заводской номер: U8878121 Количество на модель: 5

U8878121

5

43

Номер детали на чертеже:

43

Планетарная шестерня

Заводской номер: 8878119 Количество на модель: 5

8878119

5

44

Номер детали на чертеже:

44

Масляная втулка

Заводской номер: 8878689 Количество на модель: 1

8878689

1

45

Номер детали на чертеже:

45

Вал каретки сателлитов

Заводской номер: U8878555 Количество на модель: 1

U8878555

1

46

Номер детали на чертеже:

46

Солнечная шестерня

Заводской номер: 8878102 Количество на модель: 1

8878102

1

47

Номер детали на чертеже:

47

Установочный щит

Заводской номер: 8878103 Количество на модель: 1

8878103

1

48

Номер детали на чертеже:

48

Шестигранный болт

Заводской номер: X8870699 Количество на модель: 1

X8870699

1

49

Номер детали на чертеже:

49

Зубчатое кольцо

Заводской номер: 8878136 Количество на модель: 1

8878136

1

50

Номер детали на чертеже:

50

Зажимное кольцо

Заводской номер: X8878137 Количество на модель: 1

X8878137

1

51

Номер детали на чертеже:

51

Синхронный конус высоких передач

Заводской номер: 8878222 Количество на модель: 1

8878222

1

52

Номер детали на чертеже:

52

Запорное кольцо

Заводской номер: X8878488 Количество на модель: 1

X8878488

1

53

Номер детали на чертеже:

53

Коническое синхронное кольцо 178

Заводской номер: 8878503 Количество на модель: 2

8878503

2

54

Номер детали на чертеже:

54

Зажимное кольцо

Заводской номер: X8878134 Количество на модель: 2

X8878134

2

55

Номер детали на чертеже:

55

Зубчатое гнездо синхронного вала

Заводской номер: X8878133 Количество на модель: 1

X8878133

1

56

Номер детали на чертеже:

56

Запорное кольцо

Заводской номер: X8878487 Количество на модель: 1

X8878487

1

57

Номер детали на чертеже:

57

Зубчатое гнездо-высокая и низкая передача

Заводской номер: 8878506 Количество на модель: 1

8878506

1

58

Номер детали на чертеже:

58

Ролик-синхронизатор

Заводской номер: X8870355 Количество на модель: 9

X8870355

9

59

Номер детали на чертеже:

59

Зубчатая втулка-высокая и низкая передача

Заводской номер: 8878504 Количество на модель: 1

8878504

1

60

Номер детали на чертеже:

60

Синхронный конус низких передач

Заводской номер: 8878223 Количество на модель: 1

8878223

1

61

Номер детали на чертеже:

61

Упругий цилиндрический штифт

Заводской номер: 62511 Количество на модель: 1

62511

1

62

Номер детали на чертеже:

62

Крепежный фланец

Заводской номер: 8878110 Количество на модель: 1

8878110

1

63

Номер детали на чертеже:

63

Внутренний шестигранный болт

Заводской номер: DMX-8-0838 Количество на модель: 3

DMX-8-0838

3

64

Номер детали на чертеже:

64

Штифт - крепежный фланец

Заводской номер: 8878177 Количество на модель: 10

8878177

10

65

Номер детали на чертеже:

65

Счетное колесо

Заводской номер: 8878661 Количество на модель: 1

8878661

1

66

Номер детали на чертеже:

66

Промежуточное тело

Заводской номер: 8878552 Количество на модель: 1

8878552

1

67

Номер детали на чертеже:

67

Подшипник выходного вала

Заводской номер: X8878144 Количество на модель: 1

X8878144

1

68

Номер детали на чертеже:

68

Сальник

Заводской номер: 20807 Количество на модель: 1

20807

1

69

Номер детали на чертеже:

69

Пылезащитный кожух

Заводской номер: 20808 Количество на модель: 1

20808

1

70

Номер детали на чертеже:

70

Борт

Заводской номер: 8878676 Количество на модель: 1

8878676

1

71

Номер детали на чертеже:

71

Крепежная планка

Заводской номер: 2770417 Количество на модель: 1

2770417

1

72

Номер детали на чертеже:

72

Шестигранный фланцевый болт

Заводской номер: MX-7-1202 Количество на модель: 2

MX-7-1202

2

73

Номер детали на чертеже:

73

Зажимное кольцо

Заводской номер: U8877534 Количество на модель: 1

U8877534

1

74

Номер детали на чертеже:

74

Шайба

Заводской номер: 8878261 Количество на модель: 1

8878261

1

75

Номер детали на чертеже:

75

Конический подшипник в сборе

Заводской номер: X8878678 Количество на модель: 2

X8878678

2

76

Номер детали на чертеже:

76

Редуктор-промежуточный вал

Заводской номер: 8878603 Количество на модель: 1

8878603

1

77

Номер детали на чертеже:

77

Шестерня 3-ья передачи-проможуточный вал

Заводской номер: 8878604 Количество на модель: 1

8878604

1

78

Номер детали на чертеже:

78

Промежуточный вал

Заводской номер: 8878704 Количество на модель: 1

8878704

1

79

Номер детали на чертеже:

79

Диск-упор подшипника промежуточного вала

Заводской номер: 8878703 Количество на модель: 1

8878703

1

80

Номер детали на чертеже:

80

Шестигранный потайной болт

Заводской номер: MX-8-0855 Количество на модель: 4

MX-8-0855

4

81

Номер детали на чертеже:

81

Стопорная прокладка - паразитная шестерня

Заводской номер: 8870343 Количество на модель: 2

8870343

2

82

Номер детали на чертеже:

82

Игольчатый подшипник в сборе-паразитная шестерня

Заводской номер: X8872478 Количество на модель: 2

X8872478

2

83

Номер детали на чертеже:

83

Промежуточное кольцо-подшипник паразитной шестерни заднего хода

Заводской номер: 8872479 Количество на модель: 1

8872479

1

84

Номер детали на чертеже:

84

Вал паразитной шестерни заднего хода

Заводской номер: 8878687 Количество на модель: 1

8878687

1

85

Номер детали на чертеже:

85

Паразитное колесо заднего хода

Заводской номер: 8878150 Количество на модель: 1

8878150

1

86

Номер детали на чертеже:

86

Зажимное кольцо

Заводской номер: X8881424 Количество на модель: 1

X8881424

1

Корпус коробки передач CA-4250 (P66K2T1A1EX) Трансмиссия заднего моста CA-4250 (P66K2T1A1EX)

Вернуться в раздел каталога
