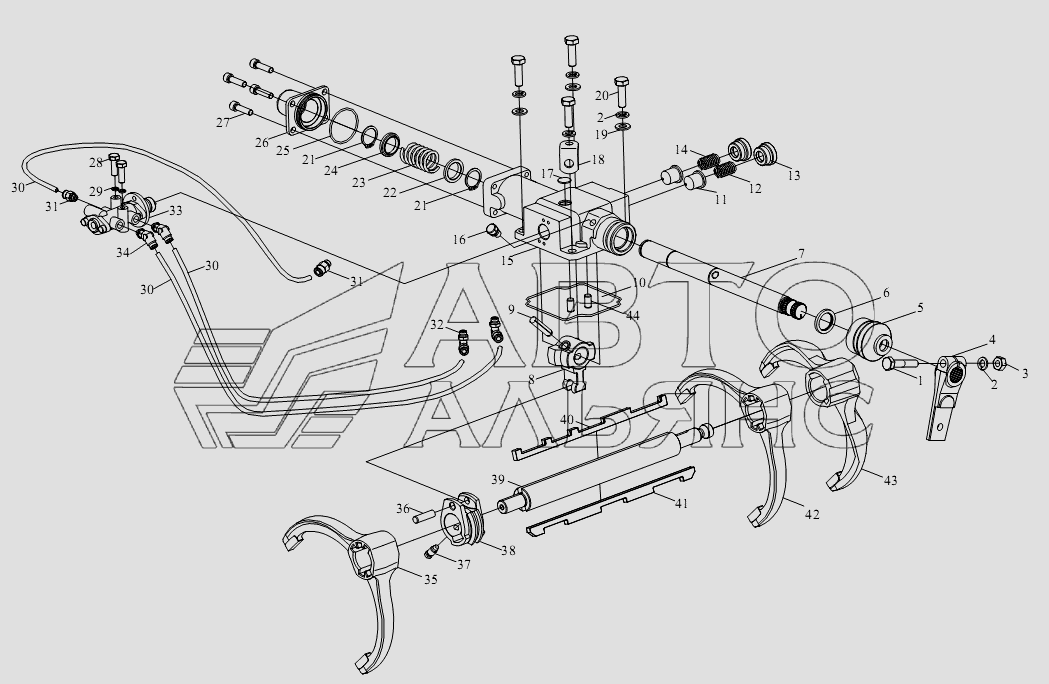

Крышка коробки передач CA-4250 (P66K2T1A1EX). Каталог 2008г.

У нас есть доступ к эксклюзивным, актуальным, закрытым каталогам запчастей для FAW

Наши менеджеры оперативно помогут вам подобрать необходимые запчасти для вашего заказа

Сформируйте и отправьте заявку на подбор запачастей

Механизм управления переключением скоростей CA-4250 (P66K2T1A1EX) Корпус коробки передач CA-4250 (P66K2T1A1EX)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шестигранный болт

Заводской номер: DMX-8-1007 Количество на модель: 1

DMX-8-1007

1

2

Номер детали на чертеже:

2

Пружинная шайба

Заводской номер: DMX-3-1001 Количество на модель: 5

DMX-3-1001

5

3

Номер детали на чертеже:

3

Гайка

Заводской номер: DMX-9-1001 Количество на модель: 1

DMX-9-1001

1

4

Номер детали на чертеже:

4

Рычаг переключения передач

Заводской номер: 8878768 Количество на модель: 1

8878768

1

5

Номер детали на чертеже:

5

Защитный колпачок

Заводской номер: X8875259 Количество на модель: 1

X8875259

1

6

Номер детали на чертеже:

6

Сальник - вала переключения передач

Заводской номер: X8881481 Количество на модель: 1

X8881481

1

7

Номер детали на чертеже:

7

Вал переключения передач LHH HH

Заводской номер: 8880285 Количество на модель: 1

8880285

1

8

Номер детали на чертеже:

8

Поводок переключения передач

Заводской номер: 8878610 Количество на модель: 1

8878610

1

9

Номер детали на чертеже:

9

Штифт

Заводской номер: X8871378 Количество на модель: 1

X8871378

1

10

Номер детали на чертеже:

10

Уплотнительная прокладка - от перекрышки до корпуса

Заводской номер: 8880638 Количество на модель: 1

8880638

1

11

Номер детали на чертеже:

11

Стопорная втулка

Заводской номер: 8880986 Количество на модель: 2

8880986

2

12

Номер детали на чертеже:

12

Пружина

Заводской номер: 8878771 Количество на модель: 1

8878771

1

13

Номер детали на чертеже:

13

Колпачковая гайка

Заводской номер: Х8880301 Количество на модель: 2

Х8880301

2

14

Номер детали на чертеже:

14

Пружина заднего хода

Заводской номер: 8881592 Количество на модель: 1

8881592

1

15

Номер детали на чертеже:

15

Отдельная крышка в сборе

Заводской номер: U8880247 Количество на модель: 1

U8880247

1

16

Номер детали на чертеже:

16

Вентиляционная пробка

Заводской номер: Х2014210 Количество на модель: 1

Х2014210

1

17

Номер детали на чертеже:

17

Люфтоубирающая шайба

Заводской номер: DX8871486 Количество на модель: 1

DX8871486

1

18

Номер детали на чертеже:

18

Подъемное кольцо

Заводской номер: D20815 Количество на модель: 1

D20815

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: DX11245 Количество на модель: 3

DX11245

3

20

Номер детали на чертеже:

20

Шестигранный болт

Заводской номер: DMX-8-1003 Количество на модель: 4

DMX-8-1003

4

21

Номер детали на чертеже:

21

Наружное запорное кольцо

Заводской номер: Х8874450 Количество на модель: 2

Х8874450

2

22

Номер детали на чертеже:

22

Пружинная ограничительная пластина

Заводской номер: 8876566 Количество на модель: 1

8876566

1

23

Номер детали на чертеже:

23

Нажимная пружина

Заводской номер: 8873645 Количество на модель: 1

8873645

1

24

Номер детали на чертеже:

24

Пружинная ограничительная пластина

Заводской номер: 8876567 Количество на модель: 1

8876567

1

25

Номер детали на чертеже:

25

О - образное кольцо - торцевая крышка

Заводской номер: Х8880639 Количество на модель: 1

Х8880639

1

26

Номер детали на чертеже:

26

Торцевая крышка

Заводской номер: 8880477 Количество на модель: 1

8880477

1

27

Номер детали на чертеже:

27

Болт

Заводской номер: МХ-8-0810 Количество на модель: 4

МХ-8-0810

4

28

Номер детали на чертеже:

28

Внутренний шестигранный болт

Заводской номер: DMX-8-0634 Количество на модель: 2

DMX-8-0634

2

29

Номер детали на чертеже:

29

Шайба

Заводской номер: DMX-3-0602 Количество на модель: 2

DMX-3-0602

2

30

Номер детали на чертеже:

30

Нейлоновая трубка 6mm

Заводской номер: Х8881545 Количество на модель: 3

Х8881545

3

31

Номер детали на чертеже:

31

Прямое соединение

Заводской номер: Х8881538 Количество на модель: 1

Х8881538

1

32

Номер детали на чертеже:

32

Соединение поворота

Заводской номер: Х8880846 Количество на модель: 2

Х8880846

2

33

Номер детали на чертеже:

33

Клапан механического управления 4/2

Заводской номер: Х8880055 Количество на модель: 1

Х8880055

1

34

Номер детали на чертеже:

34

Резьбовое угловое соединение 45°

Заводской номер: Х8881544 Количество на модель: 2

Х8881544

2

35

Номер детали на чертеже:

35

Вилка - 3, 4-ой передачи

Заводской номер: 8878254 Количество на модель: 1

8878254

1

36

Номер детали на чертеже:

36

Штифт

Заводской номер: Х8870277 Количество на модель: 1

Х8870277

1

37

Номер детали на чертеже:

37

Шестигранный болт

Заводской номер: 8873691 Количество на модель: 1

8873691

1

38

Номер детали на чертеже:

38

Направляющий сухарь

Заводской номер: 8874755 Количество на модель: 1

8874755

1

39

Номер детали на чертеже:

39

Вал вилки H

Заводской номер: 8878326 Количество на модель: 1

8878326

1

40

Номер детали на чертеже:

40

Планка - вал вилки

Заводской номер: 8878062 Количество на модель: 1

8878062

1

41

Номер детали на чертеже:

41

Запорная планка

Заводской номер: 8878467 Количество на модель: 1

8878467

1

42

Номер детали на чертеже:

42

Вилка - 1, 2-ой передачи

Заводской номер: 8878297 Количество на модель: 1

8878297

1

43

Номер детали на чертеже:

43

Вилка переключения скоростей -передача ползания, передача заднего хода

Заводской номер: 8878252 Количество на модель: 1

8878252

1

44

Номер детали на чертеже:

44

Штифт

Заводской номер: Х8870542 Количество на модель: 2

Х8870542

2
