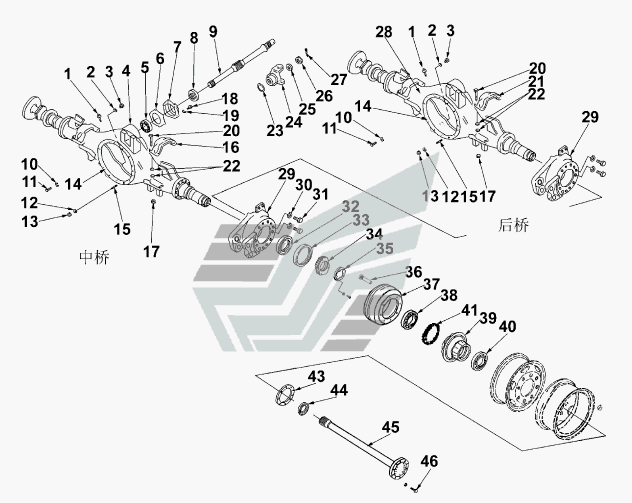

ZAS03B-T0400 Компоновка деталей среднего и заднего моста DFL-4251A. Каталог 2008г.

2502ZB7D-010 Главный редуктор среднего моста DFL-4251A 2800010-T0400 Рама и кронштейны в сборе DFL-4251A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 2401Z33-067 Количество на модель:
2401Z33-067

Номер детали на чертеже:

Наружная обойма внутреннего подшипника ступицы заднего колеса

Заводской номер: 31XZB-04021 Количество на модель: 4
31XZB-04021
4

Номер детали на чертеже:

Пружинная шайба

Заводской номер: Q40306 Количество на модель: 12
Q40306
12

Номер детали на чертеже:

Винт

Заводской номер: Q2140616 Количество на модель: 12
Q2140616
12

Номер детали на чертеже:

Направляющий кронштейн правый рессоры заднего моста

Заводской номер: 2401ZAS03-043 Количество на модель: 1
2401ZAS03-043
1

Номер детали на чертеже:

Направляющий кронштейн левый рессоры заднего моста

Заводской номер: 2401ZAS03-042 Количество на модель: 1
2401ZAS03-042
1

Номер детали на чертеже:

Кронштейн верхнего толкателя заднего моста

Заводской номер: 2401ZAS03-037 Количество на модель: 1
2401ZAS03-037
1

Номер детали на чертеже:

Кронштейн левого нижнего толкателя заднего моста

Заводской номер: 2401ZAS03-036 Количество на модель: 1
2401ZAS03-036
1

Номер детали на чертеже:

Кронштейн правого нижнего толкателя заднего моста

Заводской номер: 2401ZAS03-035 Количество на модель: 1
2401ZAS03-035
1
13

Номер детали на чертеже:

13

Гайка

Заводской номер: Q341B14 Количество на модель: 6
Q341B14
6

Номер детали на чертеже:

Кронштейн трубопроводов тормозной системы

Заводской номер: 2401052-ZB700 Количество на модель: 2
2401052-ZB700
2

Номер детали на чертеже:

Сальник в сборе

Заводской номер: 3502N-034 Количество на модель: 4
3502N-034
4

Номер детали на чертеже:

Шайба

Заводской номер: 2401Z33-068 Количество на модель:
2401Z33-068

Номер детали на чертеже:

Переходной вал

Заводской номер: 25ZAS01-02163 Количество на модель: 1
25ZAS01-02163
1

Номер детали на чертеже:

Наружная обойма наружного подшипника ступицы заднего колеса

Заводской номер: 31XZB-04031 Количество на модель: 4
31XZB-04031
4

Номер детали на чертеже:

Сальник и его гнездо в сборе

Заводской номер: 25ZAS01-02165 Количество на модель: 1
25ZAS01-02165
1

Номер детали на чертеже:

Кронштейн левого нижнего толкателя среднего моста

Заводской номер: 2501ZAS03-035 Количество на модель: 1
2501ZAS03-035
1

Номер детали на чертеже:

Кронштейн правого нижнего толкателя среднего моста

Заводской номер: 2501ZAS03-036 Количество на модель: 1
2501ZAS03-036
1

Номер детали на чертеже:

Кронштейн верхнего толкателя среднего моста

Заводской номер: 2501ZAS03-037 Количество на модель: 1
2501ZAS03-037
1

Номер детали на чертеже:

Направляющий кронштейн рессоры левой среднего моста

Заводской номер: 2501ZAS03-042 Количество на модель: 1
2501ZAS03-042
1

Номер детали на чертеже:

Направляющий кронштейн рессоры правой среднего моста

Заводской номер: 2501ZAS03-043 Количество на модель: 1
2501ZAS03-043
1

Номер детали на чертеже:

Ступица заднего колеса и тормозной барабан в сборе

Заводской номер: 35ZS06C-02065 Количество на модель:
35ZS06C-02065

Номер детали на чертеже:

Пружинчатая шайба

Заводской номер: Q40518 Количество на модель: 40
Q40518
40

Номер детали на чертеже:

Правая полуось заднего моста

Заводской номер: 24ZAS01-03066 Количество на модель: 2
24ZAS01-03066
2

Номер детали на чертеже:

Ступица колеса и тормозной барабан заднего моста в сборе

Заводской номер: 35ZS01A-02065 Количество на модель: 2
35ZS01A-02065
2
1

Номер детали на чертеже:

1

Сапун

Заводской номер: 24N-01068 Количество на модель: 2
24N-01068
2
2

Номер детали на чертеже:

2

Уплотнительная шайба

Заводской номер: 24N-01066 Количество на модель: 3
24N-01066
3
3

Номер детали на чертеже:

3

Пробка сливного отверстия в сборе

Заводской номер: 24N-01072 Количество на модель: 2
24N-01072
2
4

Номер детали на чертеже:

4

Корпус среднего моста в сборе

Заводской номер: 2501ZAS03-010 Количество на модель: 1
2501ZAS03-010
1
5

Номер детали на чертеже:

5

Шариковый подшипник

Заводской номер: 25Z33-02174 Количество на модель: 1
25Z33-02174
1
6

Номер детали на чертеже:

6

Прокладка заднего сальника

Заводской номер: 25ZAS01-02167 Количество на модель: 1
25ZAS01-02167
1
7

Номер детали на чертеже:

7

Гнездо сальника

Заводской номер: 25ZAS01-02166 Количество на модель: 1
25ZAS01-02166
1
8

Номер детали на чертеже:

8

Сальник в сборе

Заводской номер: 25ZAS01-02170 Количество на модель: 1
25ZAS01-02170
1
9

Номер детали на чертеже:

9

Переходной вал в сборе

Заводской номер: 25ZAS01-02160 Количество на модель: 1
25ZAS01-02160
1
10

Номер детали на чертеже:

10

Тяжелая пружинная шайба

Заводской номер: Q40514 Количество на модель: 8
Q40514
8
11

Номер детали на чертеже:

11

Болт

Заводской номер: Q151B1435-0H1-J1 Количество на модель: 9
Q151B1435-0H1-J1
9
14

Номер детали на чертеже:

14

Маслостойкий герметик RTV

Заводской номер: HZ-1 Количество на модель:
HZ-1
15

Номер детали на чертеже:

15

Шпилька крепления редуктора

Заводской номер: 24N-01063 Количество на модель: 9
24N-01063
9
16

Номер детали на чертеже:

16

Сухарик рессоры среднего моста

Заводской номер: 2904327-T0800 Количество на модель: 2
2904327-T0800
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: Q151B1435 Количество на модель: 4
Q151B1435
4
20

Номер детали на чертеже:

20

Болт

Заводской номер: Q151B1445 Количество на модель: 16
Q151B1445
16
21

Номер детали на чертеже:

21

Сухарик рессоры заднего моста

Заводской номер: 2904328-T0800 Количество на модель: 2
2904328-T0800
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 2401Z33-066 Количество на модель:
2401Z33-066
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 25ZAS01-02169 Количество на модель: 1
25ZAS01-02169
1
24

Номер детали на чертеже:

24

Выступ в сборе

Заводской номер: 25ZAS01-02175 Количество на модель: 1
25ZAS01-02175
1
25

Номер детали на чертеже:

25

Плоская шайба

Заводской номер: 25ZAS01-02171 Количество на модель: 1
25ZAS01-02171
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 2502Z33-072 Количество на модель: 1
2502Z33-072
1
27

Номер детали на чертеже:

27

Шплинт

Заводской номер: Q500B0860 Количество на модель: 1
Q500B0860
1
28

Номер детали на чертеже:

28

Корпус заднего моста в сборе

Заводской номер: 2401ZAS03-010 Количество на модель: 1
2401ZAS03-010
1
29

Номер детали на чертеже:

29

Щит заднего тормоза в сборе

Заводской номер: 3502XZB-025 Количество на модель: 4
3502XZB-025
4
31

Номер детали на чертеже:

31

Болт крепления заднего тормоза

Заводской номер: 35XZB-02083 Количество на модель: 20
35XZB-02083
20
32

Номер детали на чертеже:

32

Кольцо заднего сальника

Заводской номер: 31XZB-04075 Количество на модель: 4
31XZB-04075
4
33

Номер детали на чертеже:

33

Манжета ступицы заднего колеса в сборе

Заводской номер: 31XZB-04080 Количество на модель: 4
31XZB-04080
4
34

Номер детали на чертеже:

34

Регулировочная гайка подшипника ступицы колеса

Заводской номер: 24XZB-01076 Количество на модель: 4
24XZB-01076
4
35

Номер детали на чертеже:

35

Контрогайка подшипника колесной ступицы

Заводской номер: 24XZB-01081 Количество на модель: 4
24XZB-01081
4
36

Номер детали на чертеже:

36

Болт заднего колеса

Заводской номер: 31CKD-04051 Количество на модель: 40
31CKD-04051
40
37

Номер детали на чертеже:

37

Задний тормозной барабан

Заводской номер: 35ZS01-02075 Количество на модель: 4
35ZS01-02075
4
38

Номер детали на чертеже:

38

Внутренняя обойма внутреннего подшипника ступицы заднего колеса в сборе

Заводской номер: 31XZB-04022 Количество на модель: 4
31XZB-04022
4
39

Номер детали на чертеже:

39

Ступица заднего колеса

Заводской номер: 31XZB-04015 Количество на модель: 4
31XZB-04015
4
40

Номер детали на чертеже:

40

Внутренняя обойма наружного подшипника ступицы заднего колеса в сборе

Заводской номер: 31XZB-04032 Количество на модель: 4
31XZB-04032
4
41

Номер детали на чертеже:

41

Зубчатое кольцо заднего моста

Заводской номер: 3502076-ZB1C0 Количество на модель: 1
3502076-ZB1C0
1
42

Номер детали на чертеже:

42

Зубчатое кольцо АБС среднего моста

Заводской номер: 35ZS02-02500 Количество на модель: 1
35ZS02-02500
1
43

Номер детали на чертеже:

43

Втулка зацепления

Заводской номер: 25ZAS01-01064 Количество на модель: 1
25ZAS01-01064
1
44

Номер детали на чертеже:

44

Прокладка полуоси заднего моста

Заводской номер: 24XZB-03064 Количество на модель: 4
24XZB-03064
4
45

Номер детали на чертеже:

45

Манжета полуоси в сборе

Заводской номер: 24XZB-01090 Количество на модель: 4
24XZB-01090
4
46

Номер детали на чертеже:

46

Левая полуось заднего моста

Заводской номер: 24ZAS01-03065 Количество на модель: 2
24ZAS01-03065
2
47

Номер детали на чертеже:

47

Болт полуоси заднего моста

Заводской номер: 24N03063 Количество на модель: 40
24N03063
40
