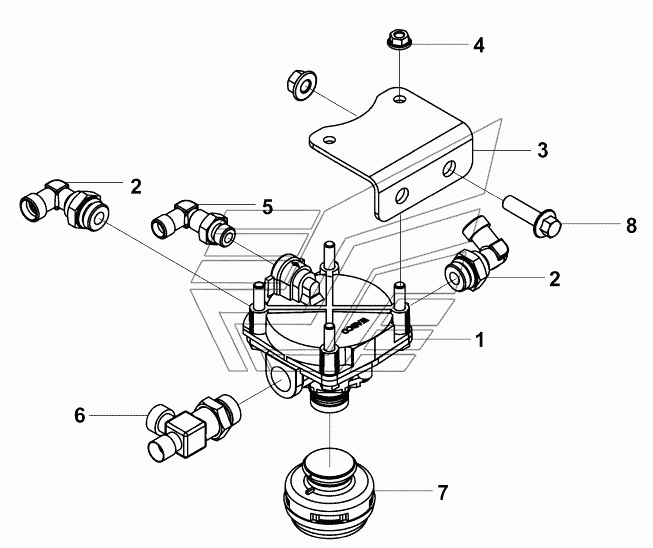

3527A-K21R0 Релейный кран DFL-3251AW1. Каталог 2017г.

3526A-K21R0 Клапан двухстороннего действия DFL-3251AW1 3533A-K21R1 Клапан быстрого растормаживания DFL-3251AW1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гайка

Заводской номер: Q32012 Количество на модель: 2
Q32012
2
1

Номер детали на чертеже:

1

Relay valve assembly

Заводской номер: 12304900 Количество на модель: 1
12304900
1
2

Номер детали на чертеже:

2

Tube connector assembly

Заводской номер: 10064300 Количество на модель: 2
10064300
2
3

Номер детали на чертеже:

3

Держатель клапан-реле

Заводской номер: 11419100 Количество на модель: 1
11419100
1
4

Номер детали на чертеже:

4

Гайка

Заводской номер: Q32008 Количество на модель: 2
Q32008
2
5

Номер детали на чертеже:

5

Elbow pipe joint assembly

Заводской номер: 10063500 Количество на модель: 1
10063500
1
6

Номер детали на чертеже:

6

T joint assembly

Заводской номер: 12303100 Количество на модель: 1
12303100
1
7

Номер детали на чертеже:

7

12305300

Заводской номер: 12305300 Количество на модель: 1
12305300
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: Q1841235 Количество на модель: 2
Q1841235
2
