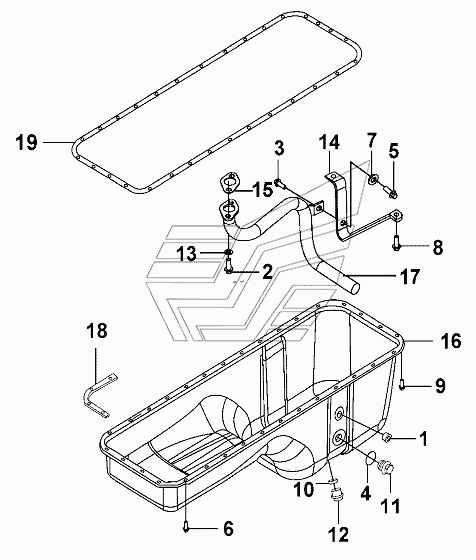

Oil Pan Group DFL-3251AW1. Каталог 2013г.

Accessory group for refueling, cylinder block DFL-3251AW1 Drive Pulley Group DFL-3251AW1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw plug

Заводской номер: 10520200 Количество на модель: 1
10520200
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 10153200 Количество на модель: 2
10153200
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 10154600 Количество на модель: 1
10154600
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 10523500 Количество на модель: 1
10523500
1
5

Номер детали на чертеже:

5

Nut

Заводской номер: 10524200 Количество на модель: 1
10524200
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 10524600 Количество на модель: 16
10524600
16
7

Номер детали на чертеже:

7

Washer

Заводской номер: 10156700 Количество на модель: 1
10156700
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 10157000 Количество на модель: 2
10157000
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 10257000 Количество на модель: 16
10257000
16
10

Номер детали на чертеже:

10

Washer

Заводской номер: 10526900 Количество на модель: 1
10526900
1
11

Номер детали на чертеже:

11

Screw plug

Заводской номер: 10527300 Количество на модель: 1
10527300
1
12

Номер детали на чертеже:

12

Screw plug

Заводской номер: 10527400 Количество на модель: 1
10527400
1
13

Номер детали на чертеже:

13

Spacer block

Заводской номер: 10528500 Количество на модель: 2
10528500
2
14

Номер детали на чертеже:

14

Pipe bracket

Заводской номер: 10528600 Количество на модель: 1
10528600
1
15

Номер детали на чертеже:

15

Oil suction pipe gasket

Заводской номер: 10530400 Количество на модель: 1
10530400
1
16

Номер детали на чертеже:

16

Oil pan

Заводской номер: 10532100 Количество на модель: 1
10532100
1
17

Номер детали на чертеже:

17

Oil suction pipe assembly

Заводской номер: 10532200 Количество на модель: 1
10532200
1
18

Номер детали на чертеже:

18

Clamping plate

Заводской номер: 10534500 Количество на модель: 4
10534500
4
19

Номер детали на чертеже:

19

Oil pan gasket

Заводской номер: 10536900 Количество на модель: 1
10536900
1
Accessory group for refueling, cylinder block DFL-3251AW1 Drive Pulley Group DFL-3251AW1
