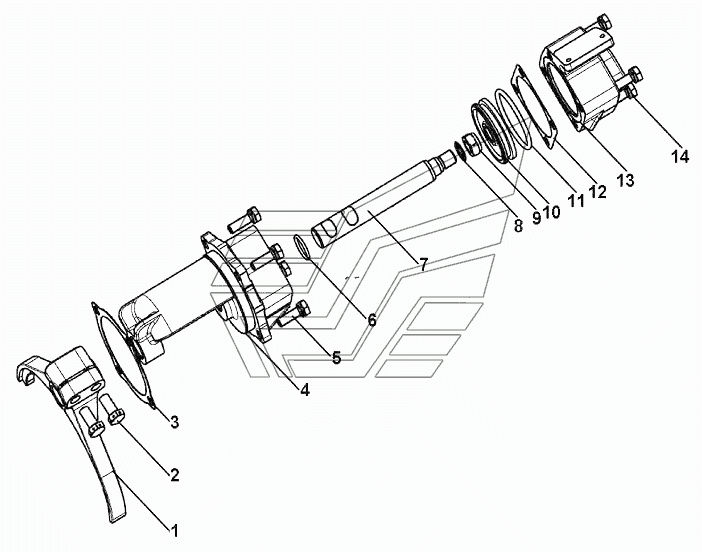

Cylinder Assembly, Range Box, Group DFL-3251AW1. Каталог 2013г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа

Номер детали на чертеже:

Deputy chamber cylinder assembly

Заводской номер: 12027000 Количество на модель: 1
12027000
1
1

Номер детали на чертеже:

1

Range box fork

Заводской номер: 11926600 Количество на модель: 1
11926600
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: Q171B1225 Количество на модель: 2
Q171B1225
2
3

Номер детали на чертеже:

3

Gasket

Заводской номер: 10689200 Количество на модель: 1
10689200
1
4

Номер детали на чертеже:

4

Scope rail cylinder

Заводской номер: 11929700 Количество на модель: 1
11929700
1
5

Номер детали на чертеже:

5

Bolt & Spring washer subassembly

Заводской номер: Q1421032 Количество на модель: 4
Q1421032
4
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 10828100 Количество на модель: 1
10828100
1
7

Номер детали на чертеже:

7

Range shift fork shaft

Заводской номер: 11929600 Количество на модель: 1
11929600
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 10828000 Количество на модель: 1
10828000
1
9

Номер детали на чертеже:

9

Hexagonal nylon ring locking nut

Заводской номер: 12252300 Количество на модель: 1
12252300
1
10

Номер детали на чертеже:

10

Range shift cylinder piston

Заводской номер: 10734800 Количество на модель: 1
10734800
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 10705700 Количество на модель: 1
10705700
1
12

Номер детали на чертеже:

12

Cylinder clover sealing pad

Заводской номер: 10689300 Количество на модель: 1
10689300
1
13

Номер детали на чертеже:

13

Цилиндр

Заводской номер: 12265100 Количество на модель: 1
12265100
1
14

Номер детали на чертеже:

14

Bolt & Spring washer subassembly

Заводской номер: Q1421065 Количество на модель: 4
Q1421065
4
