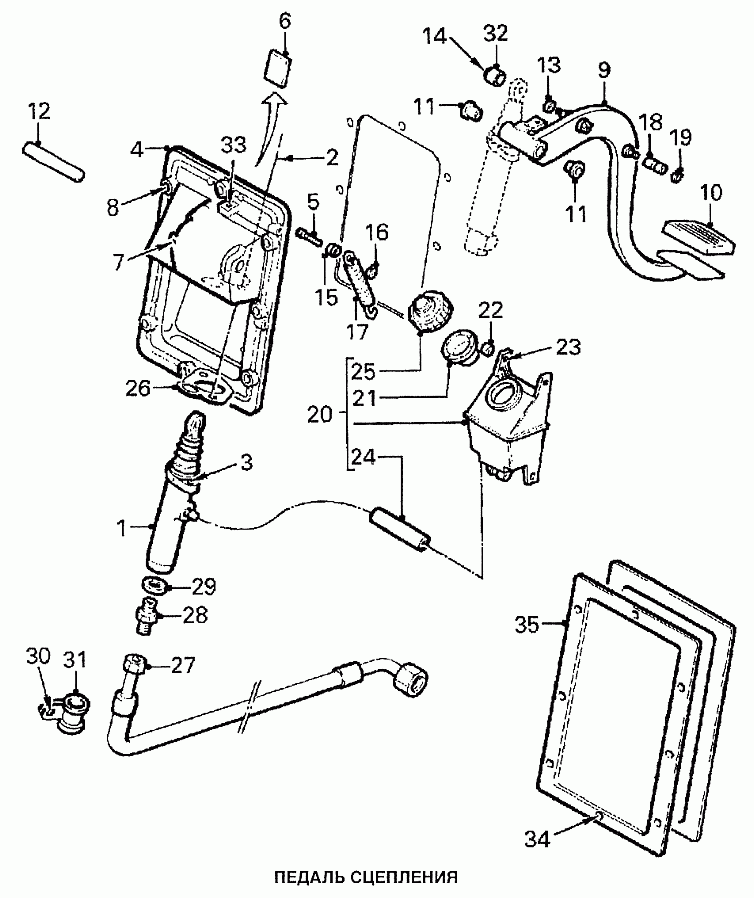

Педаль сцепления 95XF

Сцепление 95XF Вилка сцепления 95XF

Вид отображения:

Детали справа

По ширине экрана

[Заглушка]

[Винт]

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

20

21

22

23

24

25

26

27

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Заглушка

Заводской номер: [Заглушка] Количество на модель:

[Заглушка]

Номер детали на чертеже:

Винт

Заводской номер: [Винт] Количество на модель:

[Винт]

1

Номер детали на чертеже:

1

Главный цилиндр сцепления

Заводской номер: 1334482 Количество на модель: 1

1334482

1

2

Номер детали на чертеже:

2

Болт М8х25

Заводской номер: 1295141 Количество на модель: 2

1295141

2

3

Номер детали на чертеже:

3

Гайка с фланцем М8-10

Заводской номер: 1313142 Количество на модель: 2

1313142

2

4

Номер детали на чертеже:

4

Кронштейн педали

Заводской номер: 0370142 Количество на модель: 1

0370142

1

5

Номер детали на чертеже:

5

Цилиндрический штифт

Заводской номер: 0373069 Количество на модель: 1

0373069

1

6

Номер детали на чертеже:

6

Упорный кронштейн

Заводской номер: 1296847 Количество на модель: 1

1296847

1

7

Номер детали на чертеже:

7

Винт

Заводской номер: 0251362 Количество на модель: 1

0251362

1

8

Номер детали на чертеже:

8

Болт М8х30

Заводской номер: 1295142 Количество на модель: 8

1295142

8

9

Номер детали на чертеже:

9

Педаль сцепления

Заводской номер: 1329683 Количество на модель: 1

1329683

1

10

Номер детали на чертеже:

10

Резиновая накладка педали

Заводской номер: 0082481 Количество на модель: 1

0082481

1

11

Номер детали на чертеже:

11

Осевая втулка

Заводской номер: 0223700 Количество на модель: 2

0223700

2

12

Номер детали на чертеже:

12

Цилиндрический штифт

Заводской номер: 0372510 Количество на модель: 1

0372510

1

13

Номер детали на чертеже:

13

Осевая втулка 8х12х14,5

Заводской номер: 1298753 Количество на модель: 1

1298753

1

13

Номер детали на чертеже:

13

Шайба 8,4х17х1,6

Заводской номер: 0325421 Количество на модель: 1

0325421

1

14

Номер детали на чертеже:

14

Болт с фланцем М8х55

Заводской номер: 1313120 Количество на модель: 1

1313120

1

15

Номер детали на чертеже:

15

Направляющий ролик

Заводской номер: 0372508 Количество на модель: 1

0372508

1

16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: 0119353 Количество на модель: 1

0119353

1

17

Номер детали на чертеже:

17

Пружина

Заводской номер: 1314313 Количество на модель: 1

1314313

1

18

Номер детали на чертеже:

18

Направляющий ролик

Заводской номер: 0290374 Количество на модель: 1

0290374

1

20

Номер детали на чертеже:

20

Резервный бачок сцепления

Заводской номер: 1365823 Количество на модель: 1

1365823

1

21

Номер детали на чертеже:

21

Сетка

Заводской номер: 0395005 Количество на модель: 1

0395005

1

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 0372875 Количество на модель: 4

0372875

4

23

Номер детали на чертеже:

23

Болт с фланцем М6х20

Заводской номер: 0277968 Количество на модель: 2

0277968

2

24

Номер детали на чертеже:

24

Шланг (D=8, L=95)

Заводской номер: 0356616 Количество на модель: 1

0356616

1

25

Номер детали на чертеже:

25

Крышка заливной горловины резервного бачка сцепления

Заводской номер: 0397277 Количество на модель: 1

0397277

1

26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 1245150 Количество на модель: 2

1245150

2

27

Номер детали на чертеже:

27

Шланг

Заводской номер: 1342497 Количество на модель: 1

1342497

1

29

Номер детали на чертеже:

29

Медное уплотнительное кольцо 14,2х19,9х1,5

Заводской номер: 0244680 Количество на модель: 1

0244680

1

30

Номер детали на чертеже:

30

Болт М6х20

Заводской номер: 1295127 Количество на модель: 1

1295127

1

31

Номер детали на чертеже:

31

хомут крепления (D=12, D1=6,4)

Заводской номер: 0255019 Количество на модель: 1

0255019

1

32

Номер детали на чертеже:

32

Втулка подшипника скольжения

Заводской номер: 1350377 Количество на модель: 1

1350377

1

33

Номер детали на чертеже:

33

Заглушка

Заводской номер: 0084621 Количество на модель: 1

0084621

1

34

Номер детали на чертеже:

34

Болт М8х16 10,9

Заводской номер: 1295138 Количество на модель: 8

1295138

8

35

Номер детали на чертеже:

35

Крышка

Заводской номер: 0761491 Количество на модель: 1

0761491

1
