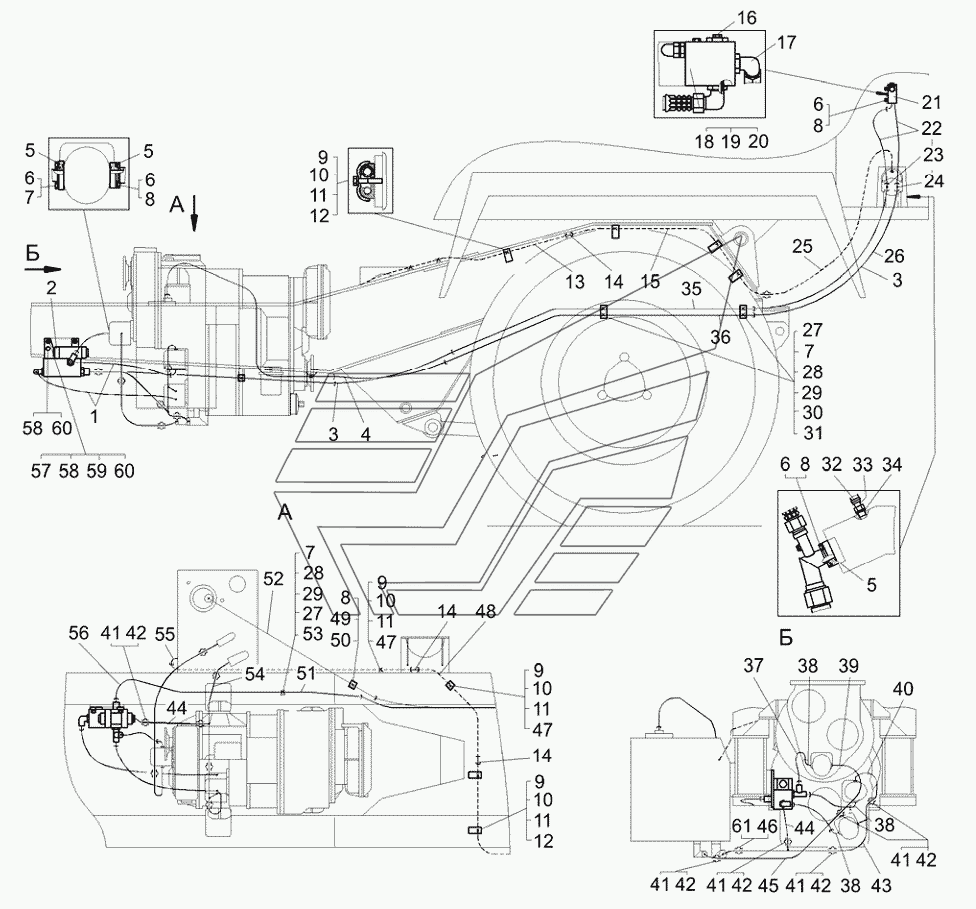

Установка трубопроводов привода центробежного насоса БелАЗ-76470. Каталог 2012г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

1

Номер детали на чертеже:

1

Рукав высокого давления

Заводской номер: 75485-8609380 Количество на модель: 2
75485-8609380
2
2

Номер детали на чертеже:

2

Панель управления

Заводской номер: 76470-8607204-01 Количество на модель: 1
76470-8607204-01
1
3

Номер детали на чертеже:

3

Рукав высокого давления

Заводской номер: 7820-8609380-01 Количество на модель: 2
7820-8609380-01
2
4

Номер детали на чертеже:

4

Рукав

Заводской номер: 7547-1719354 Количество на модель: 1
7547-1719354
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 040-045-30-2-3 Количество на модель: 8
040-045-30-2-3
8
406461
ВИТЯЗЬ
50-15-118хРК 3610
Код: 406461
Артикул: 50-15-118хРК, 3610
Производитель: ВИТЯЗЬ
6

Номер детали на чертеже:

6

Болт

Заводской номер: 201499 Количество на модель: 35
201499
35
156784
ЯЗТО
Т-150-36 238-1601094-Г
Код: 156784
Артикул: Т-150-36, 238-1601094-Г
Под заказ

На складах : Под заказ

Производитель: ЯЗТО
610261
Красная Этна
201499-П29 10-201499-0-29
Производитель: Красная Этна
678374
УРАЛ АЗ АО
201499-П29 201499П29
Код: 678374
Артикул: 201499-П29, 201499П29
Производитель: УРАЛ АЗ АО
268994
ЯМЗ
201499-П29
Производитель: ЯМЗ
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 252135 Количество на модель: 10
252135
10
156784
ЯЗТО
Т-150-36 238-1601094-Г
Код: 156784
Артикул: Т-150-36, 238-1601094-Г
Под заказ

На складах : Под заказ

Производитель: ЯЗТО
079919
РУССКИЙ ДВИГАТЕЛЬ
236-3509001 6-203А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
142539
РУССКИЙ ДВИГАТЕЛЬ
236-1308004 236-1308090-В2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
145491
РУССКИЙ ДВИГАТЕЛЬ
236-1601001 236-1601095-Б2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
461547
ЯМЗ
252135-П2
Производитель: ЯМЗ
208245
АРС ГРУП
236-1308004 236-1308090-В2
Код: 208245
Артикул: 236-1308004, 236-1308090-В2
Производитель: АРС ГРУП
208253
АРС ГРУП
236-1601001 236-1601095-Б2
Код: 208253
Артикул: 236-1601001, 236-1601095-Б2
Производитель: АРС ГРУП
284726
METALPART
MP-N-012-04 452-1203057*, 452-1203057-03
Код: 284726
Артикул: MP-N-012-04, 452-1203057*, 452-1203057-03
Производитель: METALPART
284727
METALPART
MP-N-012-06 3151-1203088*, 3151-1203043
Код: 284727
Артикул: MP-N-012-06, 3151-1203088*, 3151-1203043
Производитель: METALPART
284774
METALPART
MP-N-012-08 31622-1203043*, 31622-1203043
Производитель: METALPART
284791
METALPART
MP-N-012-11 31512-1203070*, 315123-1203079
Код: 284791
Артикул: MP-N-012-11, 31512-1203070*, 315123-1203079
Производитель: METALPART
284796
METALPART
MP-N-012-14 469-1203072/ 73/ 91*, 469-1203072
Код: 284796
Артикул: MP-N-012-14, 469-1203072/ 73/ 91*, 469-1203072
Производитель: METALPART
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 252136 Количество на модель: 36
252136
36
064090
GAZ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Производитель: GAZ
621985
УРАЛ АЗ АО
4320-2707207 5323-2707236
Код: 621985
Артикул: 4320-2707207, 5323-2707236
Производитель: УРАЛ АЗ АО
610354
Красная Этна
252136-П2 252136-0-2
Производитель: Красная Этна
040071
Красная Этна
290773-П8
Производитель: Красная Этна
121196
4331-3001019РК Н/О 4331-3001018
Код: 121196
Артикул: 4331-3001019РК Н/О, 4331-3001018
Нет в наличии

На складах : Нет в наличии

Производитель:
696134
КММЗ
4331-3001019 СБ 16.4331-3001019СБ, 4331-3001019
Производитель: КММЗ
108151
РААЗ
252136-П29
Код: 108151
Артикул: 252136-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
743003
МЕТИЗНЫЙ ДВОР
DIN127 4607173902672, 1/ 05168/ 70
Производитель: МЕТИЗНЫЙ ДВОР
212249
METALPART
MP-N-023-07 №023-07, 3741-2304024
Код: 212249
Артикул: MP-N-023-07, №023-07, 3741-2304024
Нет в наличии

На складах : Нет в наличии

Производитель: METALPART
036493
Красная Этна
290773-П29 290773-П8
Код: 036493
Артикул: 290773-П29, 290773-П8
Производитель: Красная Этна
9

Номер детали на чертеже:

9

Вкладыш

Заводской номер: 540А-3506988 Количество на модель: 7
540А-3506988
7
10

Номер детали на чертеже:

10

Болт

Заводской номер: 201424 Количество на модель: 7
201424
7
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 252134 Количество на модель: 7
252134
7
12

Номер детали на чертеже:

12

Скоба

Заводской номер: 344662 Количество на модель: 5
344662
5
13

Номер детали на чертеже:

13

Трубка

Заводской номер: 76470-8609614 Количество на модель: 1
76470-8609614
1
14

Номер детали на чертеже:

14

Ниппель

Заводской номер: 344757 Количество на модель: 3
344757
3
15

Номер детали на чертеже:

15

Трубка

Заводской номер: 76470-8609610 Количество на модель: 1
76470-8609610
1
16

Номер детали на чертеже:

16

Пробка

Заводской номер: 262543 Количество на модель: 1
262543
1
689397
УРАЛ АЗ АО
262543-П29 262543П29
Код: 689397
Артикул: 262543-П29, 262543П29
Производитель: УРАЛ АЗ АО
17

Номер детали на чертеже:

17

Угольник

Заводской номер: 344155 Количество на модель: 2
344155
2
18

Номер детали на чертеже:

18

Контргайка

Заводской номер: 549А-3408048 Количество на модель: 2
549А-3408048
2
19

Номер детали на чертеже:

19

Шайба защитная

Заводской номер: 549А-3408049 Количество на модель: 2
549А-3408049
2
20

Номер детали на чертеже:

20

Кольцо

Заводской номер: 027-032-30-2-3 Количество на модель: 2
027-032-30-2-3
2
165243
БЕЛАРУСЬРЕЗИНОТЕХНИКА
027-032-30-2-2
Код: 165243
Артикул: 027-032-30-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
21

Номер детали на чертеже:

21

Клапан предохранительный

Заводской номер: 7921-1714125-10 Количество на модель: 1
7921-1714125-10
1
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: 75485-8609381 Количество на модель: 2
75485-8609381
2
23

Номер детали на чертеже:

23

Фланец гидромотора

Заводской номер: 7648-8609560 Количество на модель: 1
7648-8609560
1
24

Номер детали на чертеже:

24

Фланец гидромотора

Заводской номер: 7648-8609566 Количество на модель: 1
7648-8609566
1
25

Номер детали на чертеже:

25

Шланг соединительный

Заводской номер: 75303-3509318 Количество на модель: 1
75303-3509318
1
26

Номер детали на чертеже:

26

Рукав

Заводской номер: 7547-1719360 Количество на модель: 1
7547-1719360
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 250510 Количество на модель: 10
250510
10
610341
Красная Этна
250510-П29 250510-0-29
Производитель: Красная Этна
284774
METALPART
MP-N-012-08 31622-1203043*, 31622-1203043
Производитель: METALPART
28

Номер детали на чертеже:

28

Шпилька М8х55

Заводской номер: 341037 Количество на модель: 10
341037
10
29

Номер детали на чертеже:

29

Вкладыш

Заводской номер: 75131-3408254 Количество на модель: 6
75131-3408254
6
30

Номер детали на чертеже:

30

Вкладыш

Заводской номер: 75131-3408255 Количество на модель: 4
75131-3408255
4
31

Номер детали на чертеже:

31

Пластина

Заводской номер: 75131-3408259 Количество на модель: 2
75131-3408259
2
32

Номер детали на чертеже:

32

Хомут

Заводской номер: TORROS16-27/1271 Количество на модель: 2
TORROS16-27/1271
2
33

Номер детали на чертеже:

33

Штуцер

Заводской номер: ТО-41-4600220 Количество на модель: 1
ТО-41-4600220
1
34

Номер детали на чертеже:

34

Прокладка М18х24х2-1

Заводской номер: 342545 Количество на модель: 1
342545
1
35

Номер детали на чертеже:

35

Труба нагнетательная

Заводской номер: 7648А-8609080 Количество на модель: 1
7648А-8609080
1
36

Номер детали на чертеже:

36

Труба сливная

Заводской номер: 7648А-8609110 Количество на модель: 1
7648А-8609110
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: 75405-8609380 Количество на модель: 1
75405-8609380
1
38

Номер детали на чертеже:

38

Фланец

Заводской номер: 7548-8609010 Количество на модель: 3
7548-8609010
3
39

Номер детали на чертеже:

39

Труба всасывающая

Заводской номер: 548А-8609037-30 Количество на модель: 1
548А-8609037-30
1
40

Номер детали на чертеже:

40

Труба всасывающая

Заводской номер: 7548-8609500-01 Количество на модель: 1
7548-8609500-01
1
41

Номер детали на чертеже:

41

Хомут

Заводской номер: 549-8609640 Количество на модель: 12
549-8609640
12
42

Номер детали на чертеже:

42

Рукав всасывающий

Заводской номер: 548А-8609034 Количество на модель: 6
548А-8609034
6
43

Номер детали на чертеже:

43

Труба всасывающая

Заводской номер: 7548-8609510-40 Количество на модель: 1
7548-8609510-40
1
44

Номер детали на чертеже:

44

Труба сливная

Заводской номер: 7648-8609162 Количество на модель: 1
7648-8609162
1
45

Номер детали на чертеже:

45

Трубопровод

Заводской номер: 7548-8609522-10 Количество на модель: 1
7548-8609522-10
1
46

Номер детали на чертеже:

46

Хомут 70

Заводской номер: 344429 Количество на модель: 2
344429
2
47

Номер детали на чертеже:

47

Скоба

Заводской номер: 75211-6603724 Количество на модель: 2
75211-6603724
2
48

Номер детали на чертеже:

48

Труба

Заводской номер: 76470-8609618 Количество на модель: 1
76470-8609618
1
49

Номер детали на чертеже:

49

Болт

Заводской номер: 201502 Количество на модель: 1
201502
1
678380
УРАЛ АЗ АО
201502-П29 201502 П29
Код: 678380
Артикул: 201502-П29, 201502 П29
Производитель: УРАЛ АЗ АО
50

Номер детали на чертеже:

50

Скоба

Заводской номер: 548П-1719198 Количество на модель: 1
548П-1719198
1
51

Номер детали на чертеже:

51

Труба

Заводской номер: 76470-8609616 Количество на модель: 1
76470-8609616
1
52

Номер детали на чертеже:

52

Труба сливная

Заводской номер: 7648-8609090-20 Количество на модель: 1
7648-8609090-20
1
53

Номер детали на чертеже:

53

Пластина

Заводской номер: 75131-3408258 Количество на модель: 2
75131-3408258
2
54

Номер детали на чертеже:

54

Труба всасывающая

Заводской номер: 76470-8609511 Количество на модель: 1
76470-8609511
1
55

Номер детали на чертеже:

55

Угольник

Заводской номер: 379652 Количество на модель: 1
379652
1
043147
МАЗ ОАО
379652
Производитель: МАЗ ОАО
56

Номер детали на чертеже:

56

Труба нагнетательная

Заводской номер: 7648-8609076 Количество на модель: 1
7648-8609076
1
57

Номер детали на чертеже:

57

Гайка

Заводской номер: 250560 Количество на модель: 10
250560
10
610330
Красная Этна
250561-П29 250561-0-29
Код: 610330
Артикул: 250561-П29, 250561-0-29
Производитель: Красная Этна
610332
Красная Этна
250560-П29 250560-0-29
Код: 610332
Артикул: 250560-П29, 250560-0-29
Производитель: Красная Этна
872553
250560-П29
Код: 872553
Артикул: 250560-П29,
Нет в наличии

На складах : Нет в наличии

Производитель:
876069
GAZ
250561-П29 250561-П29/ 0000-00-0250561-629
Код: 876069
Артикул: 250561-П29, 250561-П29/ 0000-00-0250561-629
Производитель: GAZ
194901
КММЗ
250561-П/1/21641/21 250561-П29, 250561-П
Код: 194901
Артикул: 250561-П/1/21641/21, 250561-П29, 250561-П
Производитель: КММЗ
58

Номер детали на чертеже:

58

Шайба

Заводской номер: 252139 Количество на модель: 3
252139
3
013790
GAZ
3302-2902464-50 3302-2902464-50/ 3302-00-2902464-050, 3302-2902466
Производитель: GAZ
108025
GAZ
3302-2912650 3302-2912650/ 3302-00-2912650-000, 3302-2902027
Производитель: GAZ
112086
GAZ
3302-2902650 3302-2902650/ 3302-00-2902650-000, 3302-2902027
Код: 112086
Артикул: 3302-2902650, 3302-2902650/ 3302-00-2902650-000, 3302-2902027
Производитель: GAZ
117849
ВУЛКАН-НН
3302-2902464 3302-2902027/ 3302-2902466Синие, 3302-2902466
Код: 117849
Артикул: 3302-2902464, 3302-2902027/ 3302-2902466Синие, 3302-2902466
Производитель: ВУЛКАН-НН
59

Номер детали на чертеже:

59

Шпилька

Заводской номер: 341155 Количество на модель: 2
341155
2
60

Номер детали на чертеже:

60

Болт

Заводской номер: 202115 Количество на модель: 1
202115
1
61

Номер детали на чертеже:

61

Рукав, L=350мм

Заводской номер: 7648-8609028 Количество на модель: 1
7648-8609028
1
