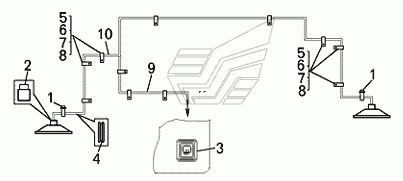

Установка электрооборудования зеркал с электрообогревом БелАЗ-7540А и БелАЗ-7540В БелАЗ-7540А. Каталог 2009г.

Панель приборов с приборами самосвалов БелАЗ-7540А и БелАЗ-7540В БелАЗ-7540А Панель приборов на самосвале БелАЗ-7540D БелАЗ-7540А

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Хомут

Заводской номер: 549-2105543 Количество на модель: 14

549-2105543

Номер детали на чертеже:

Колодка штыревая

Заводской номер: Колодка Количество на модель: 2

Колодка

Номер детали на чертеже:

Выключатель обогрева зеркал

Заводской номер: 7513-3710217 Количество на модель: 1

7513-3710217

Номер детали на чертеже:

Кольцо

Заводской номер: 549А-2108247 Количество на модель: 2

549А-2108247

Номер детали на чертеже:

Кляммер

Заводской номер: 315406 Количество на модель: 2

315406

Номер детали на чертеже:

Прокладка

Заводской номер: 548А-1104696-01 Количество на модель: 2

548А-1104696-01

Номер детали на чертеже:

Болт

Заводской номер: 201418 Количество на модель: 2

201418

040968

РААЗ

201418-П29

Код: 040968

Артикул: 201418-П29,

Производитель: РААЗ

Номер детали на чертеже:

Шайба

Заводской номер: 252134 Количество на модель: 2

252134

Номер детали на чертеже:

Жгут проводов

Заводской номер: 75473-3724288-10 Количество на модель: 1

75473-3724288-10

Номер детали на чертеже:

Жгут проводов

Заводской номер: 75473-3724376-10 Количество на модель: 1

75473-3724376-10

Вернуться в раздел каталога

Номер	549-2105543
Наименование	Хомут
Кол-во на "7540A;7540B;7540C;7540D;7540K"	14
Артикул	4536197526;
Модель	549
Подгруппа	2105
Порядковый номер детали	543
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия	60-65 - винты самонарезающие
Вид покрытия	7 - цинковое с фосфатированием (П53)

Номер	7513-3710217
Наименование	Выключатель обогрева зеркал
Кол-во на "7540A;7540B;7540C;7540D;7540K"	1
Артикул	4536446688;
Модель	7513
Группа	Электрооборудование
Подгруппа	Выключатели электрические (переключатель света ножной)
Порядковый номер детали	217

Номер	549А-2108247
Наименование	Кольцо
Кол-во на "7540A;7540B;7540C;7540D;7540K"	2
Артикул	4536190258;
Модель	549А
Подгруппа	2108
Порядковый номер детали	247
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия	60-65 - винты самонарезающие
Вид покрытия	0 - без покрытия (П)

Номер	315406
Наименование	Кляммер
Кол-во на "7540A;7540B;7540C;7540D;7540K"	2
Артикул	4534143493;
Покрытие	без покрытия
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия	40-49 - винты
Вид покрытия	3 - многослойное медь-никель (никелирование и полировка (П6)

Номер	548А-1104696-01
Наименование	Прокладка
Кол-во на "7540A;7540B;7540C;7540D;7540K"	2
Артикул	4536142269;
Модель	548А
Группа	Cистема питания двигателя
Подгруппа	Трубопроводы топливные
Порядковый номер детали	696
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	3 Агрегаты, узлы и детали автомобилей грузовых, специализированных, автопогрузчиков и кузовов- фургонов специальных
Вид изделия	60-65 - винты самонарезающие
Вид покрытия	2 - кадмиевое с хроматированием (П21)

Номер	75473-3724288-10
Наименование	Жгут проводов
Кол-во на "7540A;7540B;7540C;7540D;7540K"	1
Артикул	4536115959;
Модель	75473
Группа	Электрооборудование
Подгруппа	Электропровода
Порядковый номер детали	288
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	75473-3724376-10
Наименование	Жгут проводов
Кол-во на "7540A;7540B;7540C;7540D;7540K"	1
Артикул	4536115963;
Модель	75473
Группа	Электрооборудование
Подгруппа	Электропровода
Порядковый номер детали	376
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
