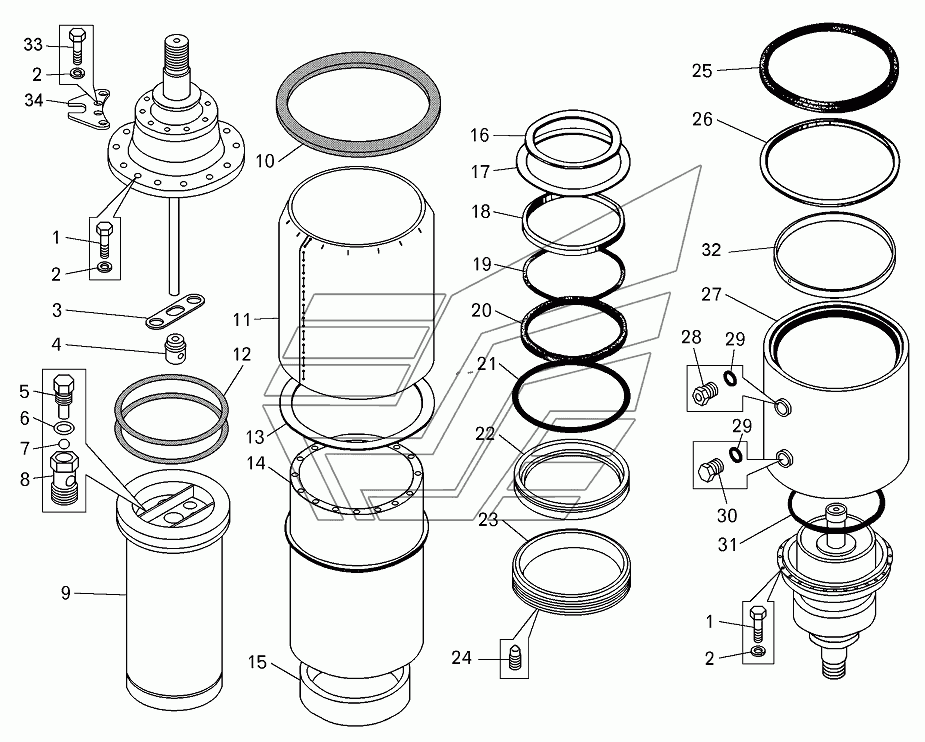

Цилиндр подвески передний (7513-2907020-10, 7513-2907020-20) БелАЗ-75131. Каталог 2012г.

Установка задней подвески (75131-2900002, 75131-2900002-20) БелАЗ-75131 Крышка переднего цилиндра подвески верхняя БелАЗ-75131

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт М14х45

Заводской номер: 340348 Количество на модель: 40

340348

40

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 252138 Количество на модель: 28

252138

28

015118

301028/250559/252138 252138

Код: 015118

Артикул: 301028/250559/252138, 252138

Производитель:

025536

РААЗ

301028-П29

Код: 025536

Артикул: 301028-П29,

Производитель: РААЗ

474845

252138-П2

Код: 474845

Артикул: 252138-П2,

Производитель:

194891

КММЗ

301028 301028/ 250559/ 252138, 252138

Код: 194891

Артикул: 301028, 301028/ 250559/ 252138, 252138

Производитель: КММЗ

3

Номер детали на чертеже:

3

Шайба стопорная

Заводской номер: 7521-2907197 Количество на модель: 1

7521-2907197

1

4

Номер детали на чертеже:

4

Корпус клапана

Заводской номер: 7521-2907156 Количество на модель: 1

7521-2907156

1

5

Номер детали на чертеже:

5

Пробка клапана

Заводской номер: 549Б-2907186 Количество на модель: 2

549Б-2907186

2

6

Номер детали на чертеже:

6

Шайба

Заводской номер: 540-1105226 Количество на модель: 2

540-1105226

2

7

Номер детали на чертеже:

7

Шарик

Заводской номер: 11,112-60+100 Количество на модель: 2

11,112-60+100

2

8

Номер детали на чертеже:

8

Корпус клапана

Заводской номер: 549Б-2907178 Количество на модель: 2

549Б-2907178

2

9

Номер детали на чертеже:

9

Шток

Заводской номер: 549Б-2907056-11 Количество на модель: 1

549Б-2907056-11

1

10

Номер детали на чертеже:

10

Уплотнитель

Заводской номер: 549А-2907381 Количество на модель: 1

549А-2907381

1

11

Номер детали на чертеже:

11

Чехол защитный

Заводской номер: 549Б-2907382-01 Количество на модель: 1

549Б-2907382-01

1

12

Номер детали на чертеже:

12

Шайба защитная

Заводской номер: 549А-2907063 Количество на модель: 2

549А-2907063

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 549А-2907380 Количество на модель: 1

549А-2907380

1

14

Номер детали на чертеже:

14

Труба

Заводской номер: 549А-2907036 Количество на модель: 1

549А-2907036

1

15

Номер детали на чертеже:

15

Направляющая штока

Заводской номер: 549А-2907076 Количество на модель: 1

549А-2907076

1

16

Номер детали на чертеже:

16

Пружина

Заводской номер: 549А-2907086 Количество на модель: 1

549А-2907086

1

17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 549А-2907088 Количество на модель: 4

549А-2907088

4

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 549А-2907085 Количество на модель: 1

549А-2907085

1

19

Номер детали на чертеже:

19

Кольцо распорное

Заводской номер: 549А-2907082-01 Количество на модель: 1

549А-2907082-01

1

20

Номер детали на чертеже:

20

Манжета штока

Заводской номер: 549А-2907080 Количество на модель: 1

549А-2907080

1

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 250-260-58-2-2 Количество на модель: 1

250-260-58-2-2

1

22

Номер детали на чертеже:

22

Кольцо манжеты

Заводской номер: 549А-2907079 Количество на модель: 1

549А-2907079

1

23

Номер детали на чертеже:

23

Гайка прижимная

Заводской номер: 549А-2907087 Количество на модель: 1

549А-2907087

1

24

Номер детали на чертеже:

24

Винт

Заводской номер: 341590 Количество на модель: 2

341590

2

25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 549А-2907102 Количество на модель: 1

549А-2907102

1

26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 549А-2907104-01 Количество на модель: 1

549А-2907104-01

1

27

Номер детали на чертеже:

27

Кожух

Заводской номер: 549А-2907105-01 Количество на модель: 1

549А-2907105-01

1

28

Номер детали на чертеже:

28

Клапан предохранительный

Заводской номер: 549А-2907355 Количество на модель: 1

549А-2907355

1

29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 540-2917362 Количество на модель: 5

540-2917362

5

30

Номер детали на чертеже:

30

Пробка

Заводской номер: 344379 Количество на модель: 2

344379

2

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: 220-230-58-2-2 Количество на модель: 2

220-230-58-2-2

2

32

Номер детали на чертеже:

32

Вставка

Заводской номер: 549А-2907109 Количество на модель: 1

549А-2907109

1

33

Номер детали на чертеже:

33

Болт

Заводской номер: 340747 Количество на модель: 4

340747

4

34

Номер детали на чертеже:

34

Ограничитель поворота

Заводской номер: 7512-8070412-10 Количество на модель: 2

7512-8070412-10

2
