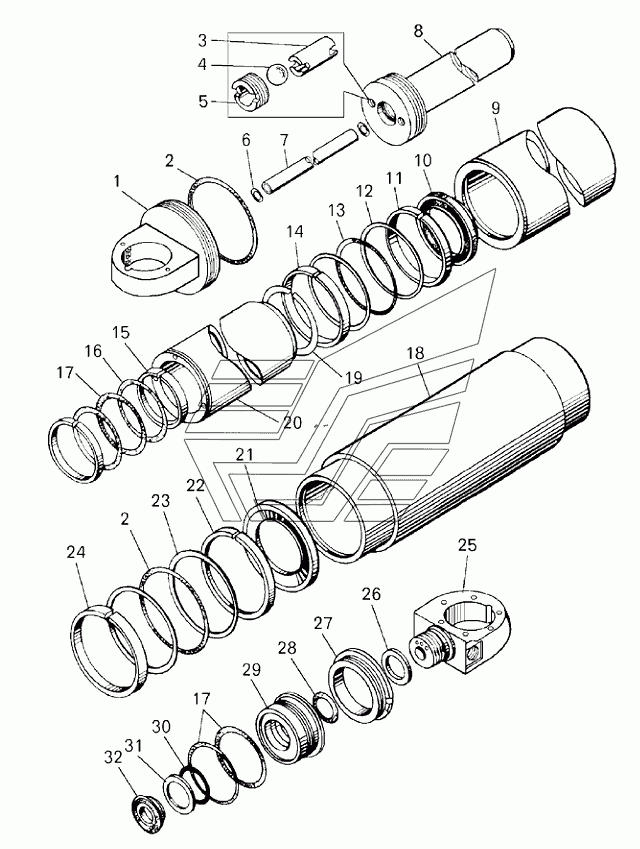

Цилиндр опрокидывающего механизма (7513-8603010) БелАЗ-75131. Каталог 2012г.

Установка цилиндров опрокидывающего механизма (7513-8600001) БелАЗ-75131 Трубопроводы опрокидывающего механизма (75131-8600005-40) БелАЗ-75131

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крыша цилиндра

Заводской номер: 7519-8603056-10 Количество на модель: 1

7519-8603056-10

1

1

Номер детали на чертеже:

1

Крышка цилиндра

Заводской номер: 7519-8603056-11 Количество на модель: 1

7519-8603056-11

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 235-250-85-2-3 Количество на модель: 2

235-250-85-2-3

2

3

Номер детали на чертеже:

3

Толкатель

Заводской номер: 540-8603051-20 Количество на модель: 1

540-8603051-20

1

4

Номер детали на чертеже:

4

Шарик

Заводской номер: 17,462-60+100 Количество на модель: 2

17,462-60+100

2

5

Номер детали на чертеже:

5

Гнездо клапана

Заводской номер: 540-8603050-10 Количество на модель: 2

540-8603050-10

2

6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 035-040-30-2-3 Количество на модель: 2

035-040-30-2-3

2

037223

035-040-30

Код: 037223

Артикул: 035-040-30,

Производитель:

406169

ВИТЯЗЬ

50-240*РК 1201

Код: 406169

Артикул: 50-240*РК, 1201

Производитель: ВИТЯЗЬ

7

Номер детали на чертеже:

7

Труба цилиндра внутренняя

Заводской номер: 7519-8603103-20 Количество на модель: 1

7519-8603103-20

1

8

Номер детали на чертеже:

8

Шток с поршнем

Заводской номер: 7519-8603164-10 Количество на модель: 1

7519-8603164-10

1

8

Номер детали на чертеже:

8

Шток в сборе

Заводской номер: 7519-8603160-10 Количество на модель: 1

7519-8603160-10

1

9

Номер детали на чертеже:

9

Труба

Заводской номер: 7519-8603130 Количество на модель: 1

7519-8603130

1

10

Номер детали на чертеже:

10

Кольцо предохранительное

Заводской номер: 548-8603569 Количество на модель: 1

548-8603569

1

11

Номер детали на чертеже:

11

Кольцо направляющее

Заводской номер: 549А-8603184 Количество на модель: 1

549А-8603184

1

12

Номер детали на чертеже:

12

Шайба защитная

Заводской номер: 549А-8603090 Количество на модель: 2

549А-8603090

2

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 200-215-85-2-3 Количество на модель: 1

200-215-85-2-3

1

14

Номер детали на чертеже:

14

Кольцо направляющее

Заводской номер: 549А-8603183 Количество на модель: 1

549А-8603183

1

15

Номер детали на чертеже:

15

Кольцо направляющее

Заводской номер: 7519-8603188 Количество на модель: 2

7519-8603188

2

16

Номер детали на чертеже:

16

Кольцо защитное

Заводской номер: 7519-8603098 Количество на модель: 2

7519-8603098

2

17

Номер детали на чертеже:

17

Кольцо

Заводской номер: 160-170-58-2-3 Количество на модель: 3

160-170-58-2-3

3

18

Номер детали на чертеже:

18

Труба наружная

Заводской номер: 7519-8603114 Количество на модель: 1

7519-8603114

1

19

Номер детали на чертеже:

19

Кольцо ограничительное

Заводской номер: 7519-8603556 Количество на модель: 1

7519-8603556

1

20

Номер детали на чертеже:

20

Труба

Заводской номер: 7519-8603134 Количество на модель: 1

7519-8603134

1

21

Номер детали на чертеже:

21

Кольцо предохранительное

Заводской номер: 5271-8603569 Количество на модель: 1

5271-8603569

1

22

Номер детали на чертеже:

22

Кольцо направляющее

Заводской номер: 549А-8603186 Количество на модель: 1

549А-8603186

1

23

Номер детали на чертеже:

23

Шайба защитная

Заводской номер: 549А-2907063 Количество на модель: 2

549А-2907063

2

24

Номер детали на чертеже:

24

Кольцо направляющее

Заводской номер: 549А-8603185 Количество на модель: 1

549А-8603185

1

25

Номер детали на чертеже:

25

Головка цилиндра

Заводской номер: 7513-8603026 Количество на модель: 1

7513-8603026

1

26

Номер детали на чертеже:

26

Кольцо головки стопорное

Заводской номер: 7519-8603126 Количество на модель: 1

7519-8603126

1

27

Номер детали на чертеже:

27

Гайка ограничительная

Заводской номер: 7519-8603088 Количество на модель: 1

7519-8603088

1

28

Номер детали на чертеже:

28

Кольцо

Заводской номер: 075-085-58-2-3 Количество на модель: 1

075-085-58-2-3

1

373025

075-085-58 075-085-58-2-2

Код: 373025

Артикул: 075-085-58, 075-085-58-2-2

Производитель:

29

Номер детали на чертеже:

29

Втулка штока

Заводской номер: 7519-8603071 Количество на модель: 1

7519-8603071

1

29

Номер детали на чертеже:

29

Втулка штока

Заводской номер: 7519-8603071-01 Количество на модель: 1

7519-8603071-01

1

30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 100-110-58-2-3 Количество на модель: 1

100-110-58-2-3

1

405514

ВИТЯЗЬ

2ПТС-4*РК 60011

Код: 405514

Артикул: 2ПТС-4*РК, 60011

Производитель: ВИТЯЗЬ

069203

РУСЛАН-КОМПЛЕКТ

2ПТС-4*РК 501, 085-095-58-2-2

Код: 069203

Артикул: 2ПТС-4*РК, 501, 085-095-58-2-2

Производитель: РУСЛАН-КОМПЛЕКТ

021332

100-110-58

Код: 021332

Артикул: 100-110-58,

Производитель:

31

Номер детали на чертеже:

31

Шайба защитная

Заводской номер: 7520-8603089 Количество на модель: 1

7520-8603089

1

32

Номер детали на чертеже:

32

Кольцо предохранительное

Заводской номер: 7519-8603517 Количество на модель: 1

7519-8603517

1
