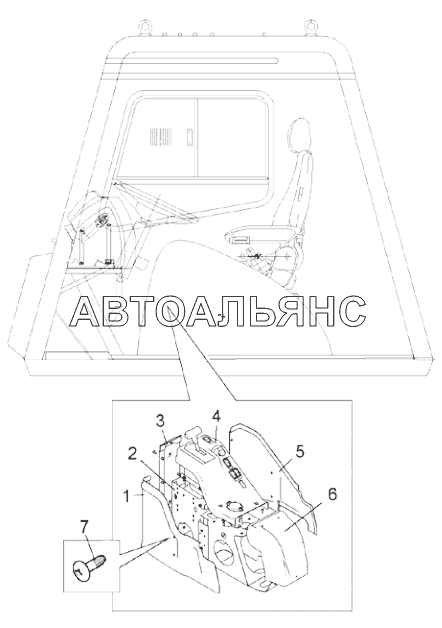

Установка консоли в кабине (75603-5405002);Mounting of console in the cabin 75581, 75583. Каталог 2015г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Панель боковая

Заводской номер: 75603 -5405126 Количество на модель: 1

75603 -5405126

Номер детали на чертеже:

Стойка блока управления

Заводской номер: 75603 -5405012 Количество на модель: 1

75603 -5405012

Номер детали на чертеже:

Панель передняя

Заводской номер: 75603 -5405110 Количество на модель: 1

75603 -5405110

Номер детали на чертеже:

Панель верхняя

Заводской номер: 75603 -5405114 Количество на модель: 1

75603 -5405114

Номер детали на чертеже:

Панель боковая

Заводской номер: 75603 -5405124 Количество на модель: 1

75603 -5405124

Номер детали на чертеже:

Панель задняя

Заводской номер: 75603 -5405116 Количество на модель: 1

75603 -5405116

Номер детали на чертеже:

Винт М6х20

Заводской номер: Е39410-01 Количество на модель: 18

Е39410-01
