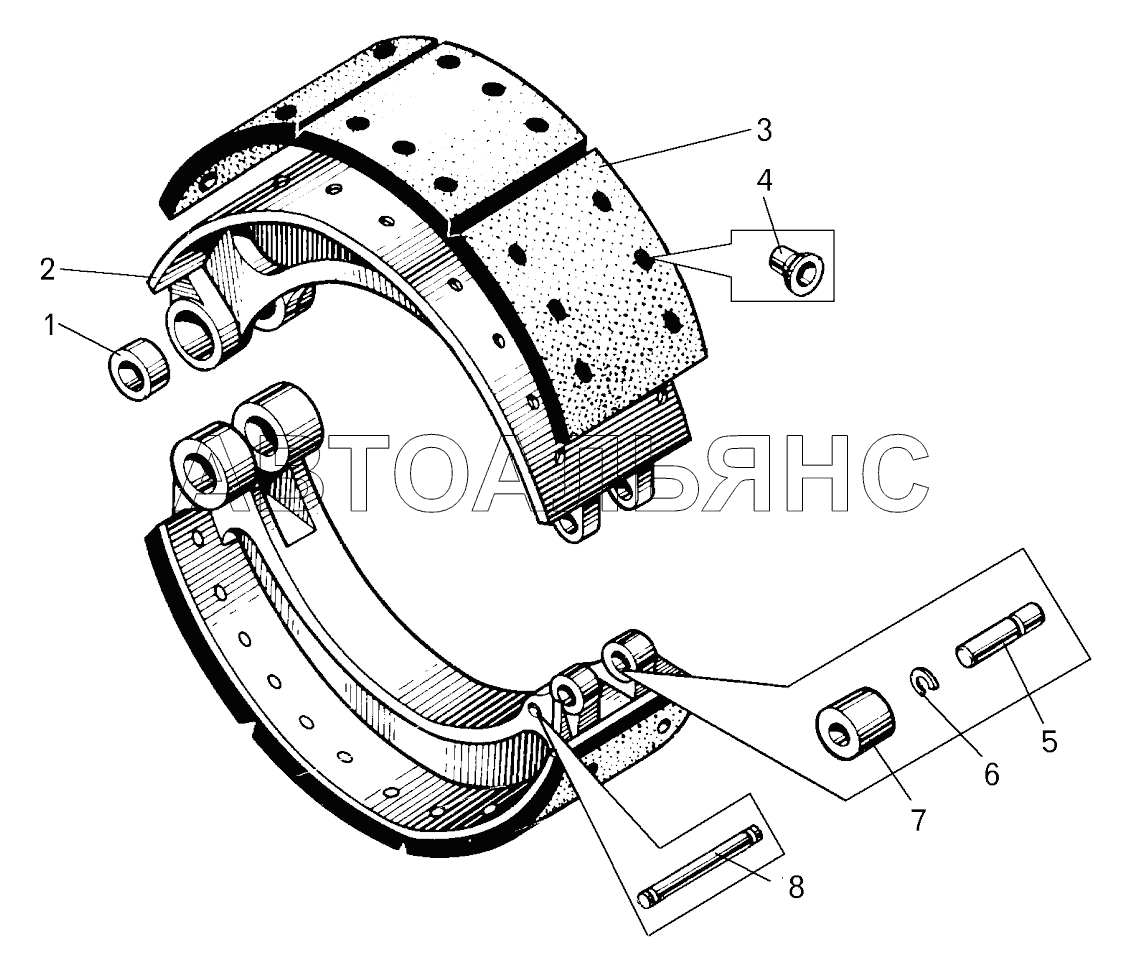

Детали колесного тормоза;Parts of wheel brake 7547, 75473. Каталог 2014г.

Цилиндр поворота;Steering cylinder 7547, 75473 Цилиндр тормозной;Brake cylinder 7547, 75473

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Втулка

Заводской номер: 525-3502108-10 Количество на модель: 8

525-3502108-10

8

2

Номер детали на чертеже:

2

Колодка тормоза

Заводской номер: 548-3501100 Количество на модель: 4

548-3501100

4

3

Номер детали на чертеже:

3

Накладка фрикционная

Заводской номер: 7548-3501105 Количество на модель: 12

7548-3501105

12

042345

БзАТИ

548-3501105 СБ 548-3501105

Код: 042345

Артикул: 548-3501105 СБ, 548-3501105

Производитель: БзАТИ

4

Номер детали на чертеже:

4

Заклепка

Заводской номер: 343180 Количество на модель: 96

343180

96

5

Номер детали на чертеже:

5

Ось ролика

Заводской номер: 540-3501107 Количество на модель: 4

540-3501107

4

6

Номер детали на чертеже:

6

Кольцо запорное

Заводской номер: 540-3501108 Количество на модель: 4

540-3501108

4

7

Номер детали на чертеже:

7

Ролик

Заводской номер: 540-3501106 Количество на модель: 4

540-3501106

4

8

Номер детали на чертеже:

8

Палец пружины

Заводской номер: 7523-3501038 Количество на модель: 4

7523-3501038

4
