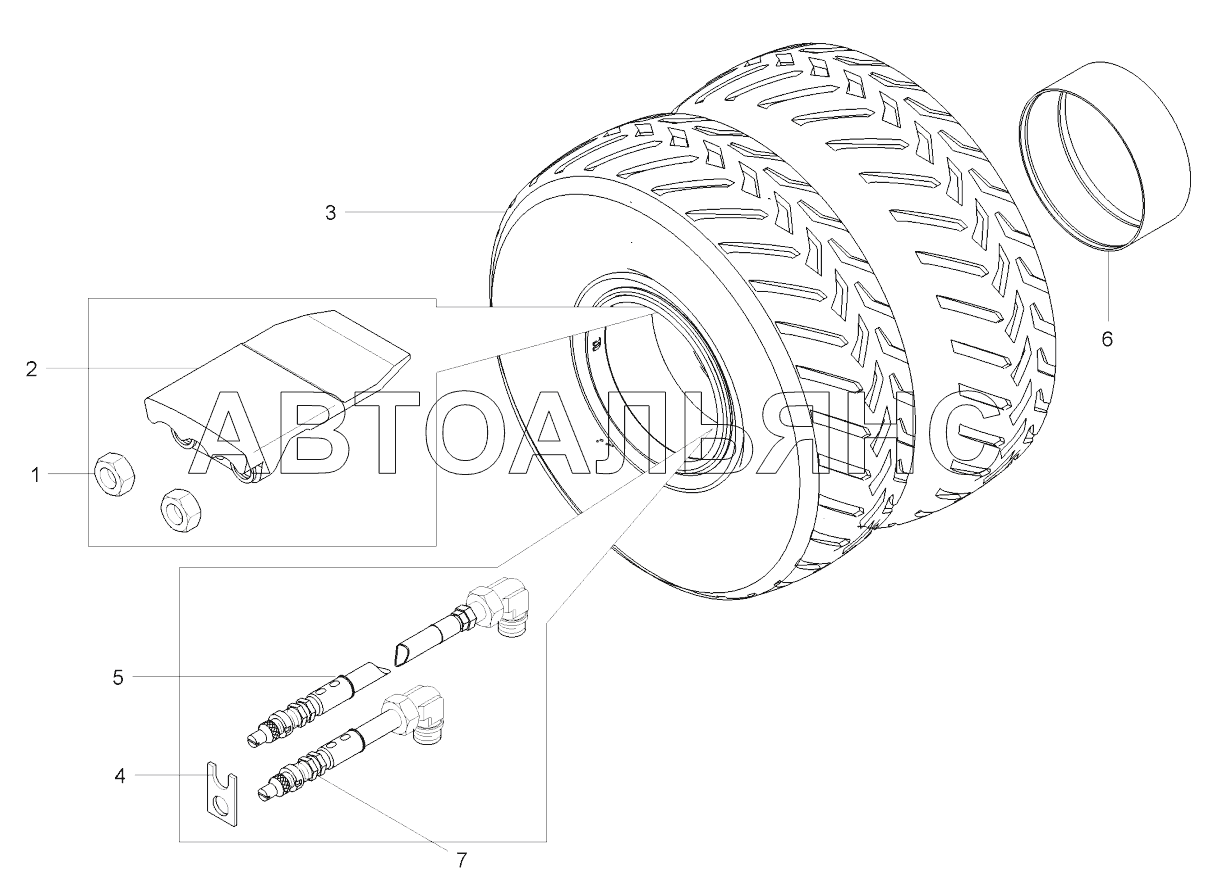

Установка задних колес (75306-3100005-10);Mounting of rear wheels (75306-3100005-10) 75302, 75306, 75307, 75309. Каталог 2016г.

Установка передних колес (75306-3100004);Mounting of front wheels (75306-3100004) 75302, 75306, 75307, 75309 Установка камневыталкивателей (75211-3111001);Rock ejector mounting (75211-3111001) 75302, 75306, 75307, 75309

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Гайка М33х2-4Н5Н

Заводской номер: 342409 Количество на модель: 60

342409

60

2

Номер детали на чертеже:

2

Прижим заднего колеса

Заводской номер: 7521-3101060 Количество на модель: 30

7521-3101060

30

3

Номер детали на чертеже:

3

Колесо в сборе

Заводской номер: 75306-3101011-10 Количество на модель: 4

75306-3101011-10

4

3

Номер детали на чертеже:

3

Колесо в сборе

Заводской номер: 75306-3101011 Количество на модель: 4

75306-3101011

4

4

Номер детали на чертеже:

4

Пластина

Заводской номер: 75211-3101073 Количество на модель: 2

75211-3101073

2

5

Номер детали на чертеже:

5

Удлинитель вентиля

Заводской номер: 13-3116010-01 Количество на модель: 2

13-3116010-01

2

6

Номер детали на чертеже:

6

Кольцо распорное

Заводской номер: 7521-3101065 Количество на модель: 2

7521-3101065

2

7

Номер детали на чертеже:

7

Гайка

Заводской номер: 13-3116114 Количество на модель: 4

13-3116114

4

Установка передних колес (75306-3100004);Mounting of front wheels (75306-3100004) 75302, 75306, 75307, 75309 Установка камневыталкивателей (75211-3111001);Rock ejector mounting (75211-3111001) 75302, 75306, 75307, 75309
