Валы и шестерни КПП BAW-33463 Tonik. Каталог 2010г.

Картер КПП в сборе BAW-33463 Tonik Вилки и штоки переключения передач BAW-33463 Tonik

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

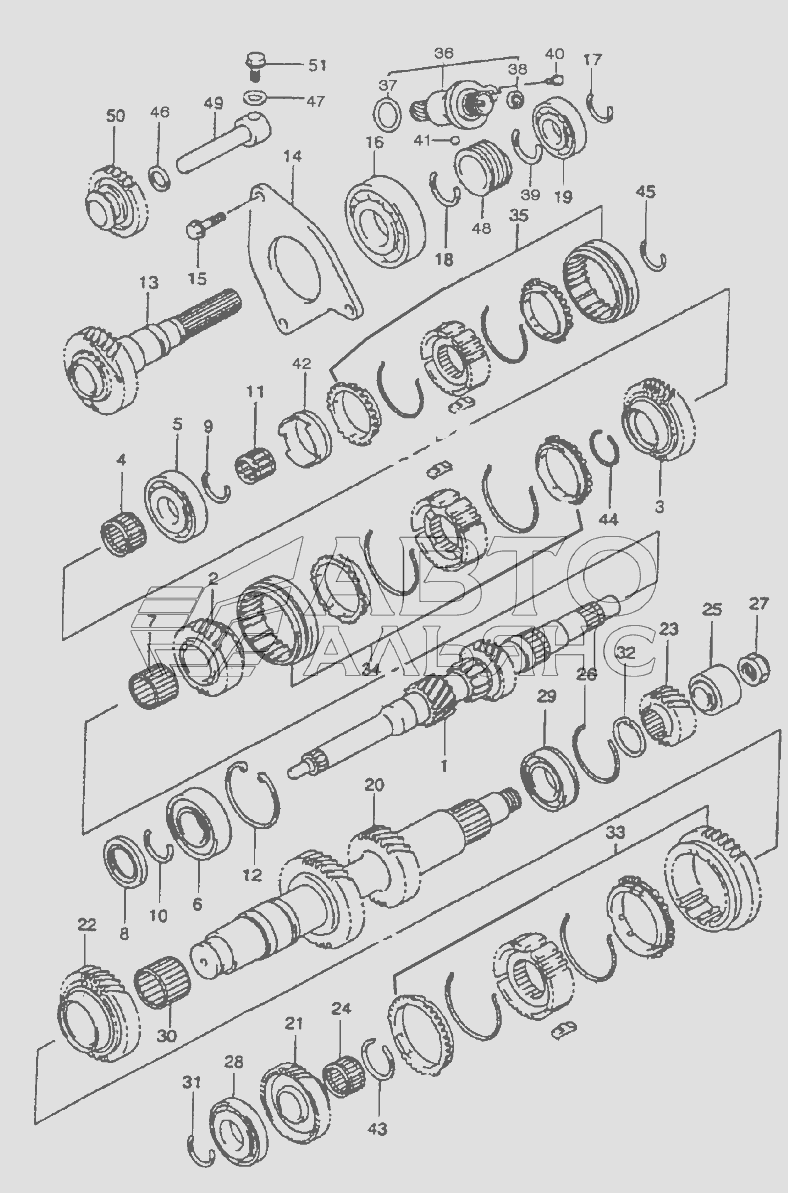

1

Номер детали на чертеже:

1

Вал входящий

Заводской номер: JM5-100A/B-1701111-01 Количество на модель: 1

JM5-100A/B-1701111-01

1

2

Номер детали на чертеже:

2

Шестерня ведущая 3 передачи в сборе

Заводской номер: JM5-100A/B-1701230-01 Количество на модель: 1

JM5-100A/B-1701230-01

1

3

Номер детали на чертеже:

3

Шестерня ведущая 4 передачи

Заводской номер: JM5-100A/B-1701241-01 Количество на модель: 1

JM5-100A/B-1701241-01

1

4

Номер детали на чертеже:

4

Подшипник игольчато-роликовый 4 передачи

Заводской номер: SC7080-K253024 Количество на модель: 1

SC7080-K253024

1

5

Номер детали на чертеже:

5

Подшипник входящего вала задний

Заводской номер: JM5-100A/B-1709402-01 Количество на модель: 1

JM5-100A/B-1709402-01

1

6

Номер детали на чертеже:

6

Подшипник входящего вала передний

Заводской номер: JM5-100A/B-1709401-01 Количество на модель: 1

JM5-100A/B-1709401-01

1

7

Номер детали на чертеже:

7

Подшипник игольчато-роликовый 3 передачи

Заводской номер: JM5-100A/B-1709455-01 Количество на модель: 1

JM5-100A/B-1709455-01

1

8

Номер детали на чертеже:

8

Уплотнение входящего вала

Заводской номер: JM5-100A/B-1709110-01 Количество на модель: 1

JM5-100A/B-1709110-01

1

9

Номер детали на чертеже:

9

Кольцо стопорное заднего подшипника входящего вала

Заводской номер: JM5-100A/B-1709512-01 Количество на модель: 1

JM5-100A/B-1709512-01

1

10

Номер детали на чертеже:

10

Кольцо стопорное переднего подшипника входящего вала

Заводской номер: JM5-74C-1709506-C1 Количество на модель: 1

JM5-74C-1709506-C1

1

11

Номер детали на чертеже:

11

Подшипник игольчато-роликовый входящего вала

Заводской номер: JM5-100A/B-1709451-01 Количество на модель: 1

JM5-100A/B-1709451-01

1

12

Номер детали на чертеже:

12

Кольцо стопорное переднего подшипника входящего вала

Заводской номер: LD1709513-474A Количество на модель: 1

LD1709513-474A

1

13

Номер детали на чертеже:

13

Главный вал в сборе

Заводской номер: LD1701120-474A Количество на модель: 1

LD1701120-474A

1

14

Номер детали на чертеже:

14

Пластина прижимная переднего подшипника главного вала

Заводской номер: LD1701751-474A Количество на модель: 1

LD1701751-474A

1

15

Номер детали на чертеже:

15

Болт крепления пластины прижимной переднего подшипника главного вала

Заводской номер: LD1709321-474A Количество на модель:

LD1709321-474A

16

Номер детали на чертеже:

16

Подшипник передний главного вала

Заводской номер: LD1709406-474A Количество на модель: 1

LD1709406-474A

1

17

Номер детали на чертеже:

17

Кольцо стопорное заднего подшипника главного вала

Заводской номер: LD1709506-465A Количество на модель: 1

LD1709506-465A

1

18

Номер детали на чертеже:

18

Кольцо стопорное переднего подшипника главного вала

Заводской номер: LD1709514-474A Количество на модель: 1

LD1709514-474A

1

19

Номер детали на чертеже:

19

Подшипник задний главного вала

Заводской номер: LD1709407-474A Количество на модель: 1

LD1709407-474A

1

20

Номер детали на чертеже:

20

Вал промежуточный

Заводской номер: LD1701131-474A Количество на модель: 1

LD1701131-474A

1

21

Номер детали на чертеже:

21

Шестерня промежуточная 1 передачи

Заводской номер: LD1701311-474A Количество на модель: 1

LD1701311-474A

1

22

Номер детали на чертеже:

22

Шестерня промежуточная 2 передачи

Заводской номер: LD1701321-474A Количество на модель: 1

LD1701321-474A

1

23

Номер детали на чертеже:

23

Шестерня промежуточная

Заводской номер: LD1701371-474A Количество на модель: 1

LD1701371-474A

1

24

Номер детали на чертеже:

24

Подшипник игольчато-роликовый 1 передачи

Заводской номер: LD1709453-474A Количество на модель: 1

LD1709453-474A

1

25

Номер детали на чертеже:

25

Втулка заднего подшипника промежуточного вала

Заводской номер: LD1701391-474A Количество на модель: 1

LD1701391-474A

1

26

Номер детали на чертеже:

26

Кольцо стопорное внешнее заднего подшипника промежуточного вала

Заводской номер: LD1709503-474A Количество на модель: 1

LD1709503-474A

1

27

Номер детали на чертеже:

27

Гайка промежуточного вала

Заводской номер: LD1709302-474A Количество на модель: 1

LD1709302-474A

1

28

Номер детали на чертеже:

28

Подшипник передний промежуточного вала

Заводской номер: LD1709403-474A Количество на модель: 1

LD1709403-474A

1

29

Номер детали на чертеже:

29

Подшипник задний промежуточного вала

Заводской номер: LD1709404-474A Количество на модель: 1

LD1709404-474A

1

30

Номер детали на чертеже:

30

Подшипник игольчато-роликовый 2 передачи

Заводской номер: LD1709452-474A Количество на модель: 1

LD1709452-474A

1

31

Номер детали на чертеже:

31

Кольцо стопорное переднего подшипника промежуточного вала

Заводской номер: LD1709505-474A Количество на модель: 1

LD1709505-474A

1

32

Номер детали на чертеже:

32

Кольцо стопорное заднего подшипника промежуточного вала

Заводской номер: LD1709509-474A Количество на модель: 1

LD1709509-474A

1

33

Номер детали на чертеже:

33

Синхронизатор в сборе 1-2 передач

Заводской номер: LD1700405-474A Количество на модель: 1

LD1700405-474A

1

34

Номер детали на чертеже:

34

Синхронизатор в сборе 3-4 передач

Заводской номер: LD1700404-474A Количество на модель: 1

LD1700404-474A

1

35

Номер детали на чертеже:

35

Синхронизатор в сборе 5 передачи

Заводской номер: LD1700406-474A Количество на модель: 1

LD1700406-474A

1

36

Номер детали на чертеже:

36

Привод спидометра в сборе

Заводской номер: LD1700407-474A Количество на модель: 1

LD1700407-474A

1

37

Номер детали на чертеже:

37

Кольцо уплотнительное подшипника привода спидометра

Заводской номер: LD1709191-474A Количество на модель: 1

LD1709191-474A

1

38

Номер детали на чертеже:

38

прокладка масляная привода спидометра

Заводской номер: LD1709140-474A Количество на модель: 1

LD1709140-474A

1

39

Номер детали на чертеже:

39

Кольцо стопорное ведущей шестерни привода спидометра

Заводской номер: LD1709508-474A Количество на модель: 1

LD1709508-474A

1

40

Номер детали на чертеже:

40

Болт

Заводской номер: Q/JZ0904 Количество на модель: 1

Q/JZ0904

1

41

Номер детали на чертеже:

41

Шарик стальной

Заводской номер: GB308-89 Количество на модель: 1

GB308-89

1

42

Номер детали на чертеже:

42

Кольцо коническое задней передачи

Заводской номер: LD1709592-474A Количество на модель: 1

LD1709592-474A

1

43

Номер детали на чертеже:

43

Кольцо стопорное синхронизатора 1-2 передач

Заводской номер: LD1709521-474A Количество на модель: 1

LD1709521-474A

1

44

Номер детали на чертеже:

44

Кольцо стопорное синхронизатора 3-4 передач

Заводской номер: LD1709522-474A Количество на модель: 1

LD1709522-474A

1

45

Номер детали на чертеже:

45

Кольцо стопорное синхронизатора 5 передачи

Заводской номер: LD1709524-474A Количество на модель: 1

LD1709524-474A

1

46

Номер детали на чертеже:

46

Прокладка вала передачи заднего хода

Заводской номер: LD1709201-474A Количество на модель: 1

LD1709201-474A

1

47

Номер детали на чертеже:

47

Прокладка винта вала передачи заднего хода

Заводской номер: LD1709202-474A Количество на модель: 1

LD1709202-474A

1

48

Номер детали на чертеже:

48

Шестерня ведущая привода спидометра

Заводской номер: LD1703121-474A Количество на модель: 1

LD1703121-474A

1

49

Номер детали на чертеже:

49

Вал задней передачи

Заводской номер: LD1701511-474A Количество на модель: 1

LD1701511-474A

1

50

Номер детали на чертеже:

50

Шестерня передачи заднего хода в сборе

Заводской номер: LD1701560-474A Количество на модель: 1

LD1701560-474A

1

51

Номер детали на чертеже:

51

Винт вала передачи заднего хода

Заводской номер: LD1709351-474A Количество на модель: 1

LD1709351-474A

1
