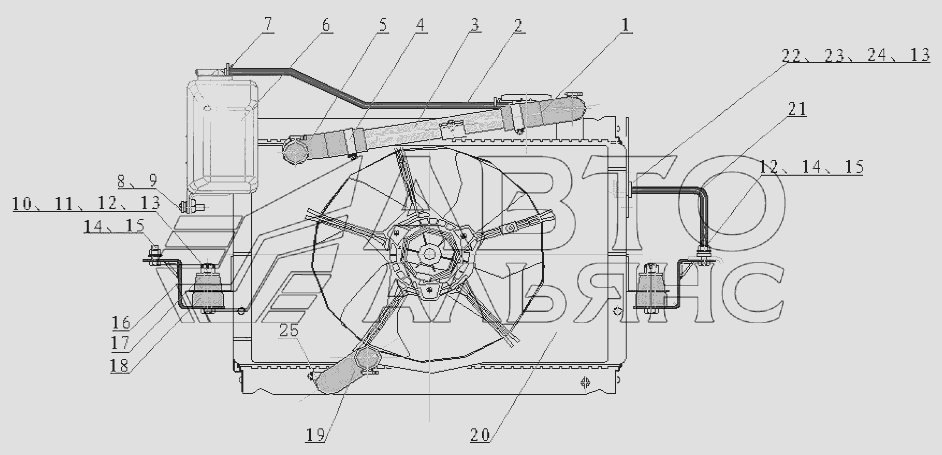

Радиатор в сборе BAW-33463 Tonik. Каталог 2010г.

Система охлаждения BAW-33463 Tonik Сцепление BAW-33463 Tonik

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Патрубок подводящий

Заводской номер: 1303N011A09 Количество на модель: 1
1303N011A09
1
2

Номер детали на чертеже:

2

Шланг выпуска воздуха

Заводской номер: 1303N013A01 Количество на модель: 1
1303N013A01
1
3

Номер детали на чертеже:

3

Труба соединительная

Заводской номер: 1303N016A01 Количество на модель: 1
1303N016A01
1
4

Номер детали на чертеже:

4

Хомут червячный

Заводской номер: Q67545 Количество на модель: 4
Q67545
4
5

Номер детали на чертеже:

5

Патрубок подводящий

Заводской номер: 1303N011A10 Количество на модель: 1
1303N011A10
1
6

Номер детали на чертеже:

6

Бачок расширительный в сборе

Заводской номер: 1311N010A02 Количество на модель: 1
1311N010A02
1
7

Номер детали на чертеже:

7

Хомут пружинный

Заводской номер: Q671B10 Количество на модель: 2
Q671B10
2
8

Номер детали на чертеже:

8

Шайба плоская

Заводской номер: Q40106 Количество на модель: 2
Q40106
2
9

Номер детали на чертеже:

9

Винт. Шайбы пружинная и плоская

Заводской номер: Q2140620 Количество на модель: 2
Q2140620
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: Q173B0865 Количество на модель: 2
Q173B0865
2
11

Номер детали на чертеже:

11

Гайка корончатая

Заводской номер: Q381B08 Количество на модель: 2
Q381B08
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Q40208 Количество на модель: 3
Q40208
3
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: Q5002020 Количество на модель: 3
Q5002020
3
14

Номер детали на чертеже:

14

Болт шестигранный

Заводской номер: Q150B0825 Количество на модель: 5
Q150B0825
5
15

Номер детали на чертеже:

15

Гайка шестигранная фланцевая

Заводской номер: Q32008 Количество на модель: 5
Q32008
5
16

Номер детали на чертеже:

16

Кронштейн нижний радиатора

Заводской номер: Q1302N015A01 Количество на модель: 2
Q1302N015A01
2
17

Номер детали на чертеже:

17

Подушка резиновая верхняя

Заводской номер: 1302017JG Количество на модель: 2
1302017JG
2
18

Номер детали на чертеже:

18

Подушка резиновая нижняя

Заводской номер: 1302018JG Количество на модель: 2
1302018JG
2
19

Номер детали на чертеже:

19

Патрубок отводящий

Заводской номер: 1303N012A14 Количество на модель: 1
1303N012A14
1
20

Номер детали на чертеже:

20

Радиатор в сборе с кожухом вентилятора

Заводской номер: 1301N010A12 Количество на модель: 1
1301N010A12
1
21

Номер детали на чертеже:

21

Тяга радиатора

Заводской номер: 1302N016A01 Количество на модель: 1
1302N016A01
1
22

Номер детали на чертеже:

22

Шайба плоская

Заводской номер: Q40206 Количество на модель: 1
Q40206
1
23

Номер детали на чертеже:

23

Втулка нейлоновой подушки

Заводской номер: 1302014JG Количество на модель: 1
1302014JG
1
24

Номер детали на чертеже:

24

Подушка нейлоновая

Заводской номер: 1302016JG Количество на модель: 1
1302016JG
1
25

Номер детали на чертеже:

25

Кольцо из двойной стали

Заводской номер: SQ67250 Количество на модель: 2
SQ67250
2
