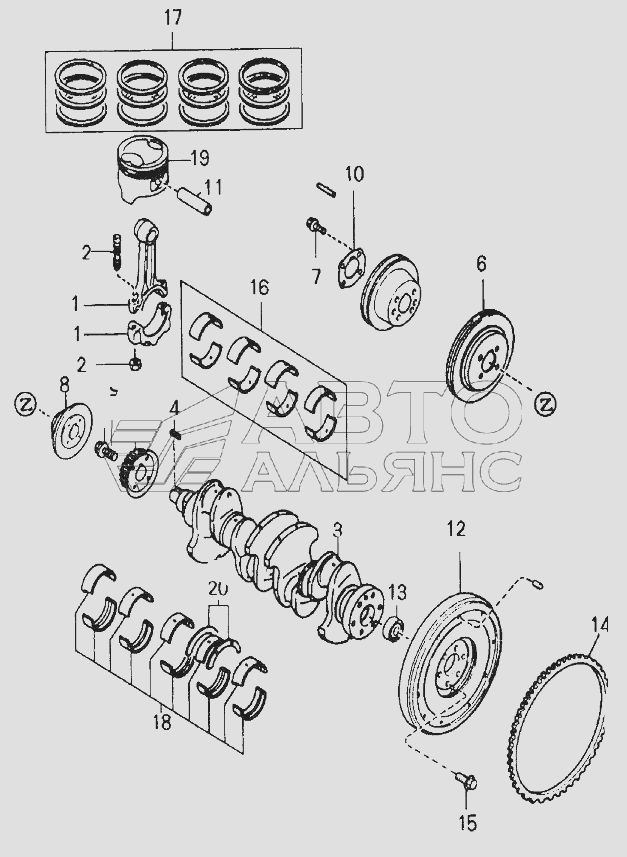

Поршень, коленчатый вал и маховик BAW-33463 Tonik. Каталог 2010г.

Корпус блока и масляный картер BAW-33463 Tonik Газораспределительный механизм BAW-33463 Tonik

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шатун с крышкой

Заводской номер: XG471QE-1004032 Количество на модель: 4
XG471QE-1004032
4
2

Номер детали на чертеже:

2

Болт и гайка шатуна

Заводской номер: XG471QE-1004035 Количество на модель: 8
XG471QE-1004035
8
3

Номер детали на чертеже:

3

Коленчатый вал

Заводской номер: XG471QE-1005021 Количество на модель: 1
XG471QE-1005021
1
4

Номер детали на чертеже:

4

Шпонка коленчатого вала

Заводской номер: XG471QE-1005016 Количество на модель: 1
XG471QE-1005016
1
5

Номер детали на чертеже:

5

Привод коленчатого вала зубчатый

Заводской номер: XG471QE-1005011 Количество на модель: 1
XG471QE-1005011
1
6

Номер детали на чертеже:

6

Шкив коленчатого вала

Заводской номер: G4AB-1005017 Количество на модель: 1
G4AB-1005017
1
7

Номер детали на чертеже:

7

Болт шкива

Заводской номер: XG471QE-1005018 Количество на модель: 1
XG471QE-1005018
1
8

Номер детали на чертеже:

8

Фланец шкива

Заводской номер: XG471QE-1005031 Количество на модель: 1
XG471QE-1005031
1
9

Номер детали на чертеже:

9

Болт шкива стопорный

Заводской номер: XG471QE-1005015 Количество на модель: 1
XG471QE-1005015
1
10

Номер детали на чертеже:

10

Шайба нажимная шкива

Заводской номер: XG471QE-1005019 Количество на модель: 1
XG471QE-1005019
1
11

Номер детали на чертеже:

11

Палец поршневой

Заводской номер: XG471QE-1004011 Количество на модель:
XG471QE-1004011
12

Номер детали на чертеже:

12

Маховик

Заводской номер: G4AB-1005041 Количество на модель: 1
G4AB-1005041
1
13

Номер детали на чертеже:

13

Подшипник направляющий

Заводской номер: XG471QE-1005060 Количество на модель: 1
XG471QE-1005060
1
14

Номер детали на чертеже:

14

Венец маховика зубчатый

Заводской номер: XG471QE-1005042 Количество на модель: 1
XG471QE-1005042
1
15

Номер детали на чертеже:

15

Болт маховика

Заводской номер: XG471QE-1005012 Количество на модель: 6
XG471QE-1005012
6
16

Номер детали на чертеже:

16

Вкладыш шатунный

Заводской номер: XG471QE-1004031 Количество на модель: 8
XG471QE-1004031
8
17

Номер детали на чертеже:

17

Кольца поршня

Заводской номер: XG471QE-1004022/23/24 Количество на модель: 4
XG471QE-1004022/23/24
4
18

Номер детали на чертеже:

18

Вкладыш верхний и нижний коленчатого

Заводской номер: XG471QE-1002014/15 Количество на модель: 5
XG471QE-1002014/15
5
19

Номер детали на чертеже:

19

Поршень

Заводской номер: XG471QE-1004021 Количество на модель: 4
XG471QE-1004021
4
20

Номер детали на чертеже:

20

Полукольцо упорное коленчатого вала

Заводской номер: XG471QE-1005013 Количество на модель: 2
XG471QE-1005013
2
