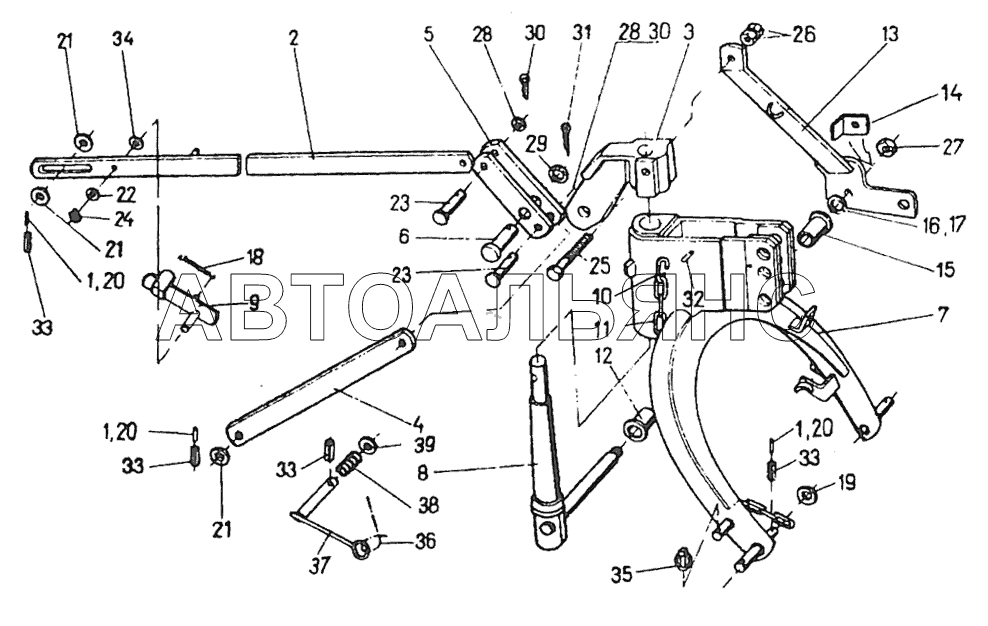

Навеска Z069. Каталог 2009г.

Главная рама Z069 Кожух 1 Z069

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рычажный механизм, комплект

Заводской номер: 8245-0360020-068 Количество на модель: 1
8245-0360020-068
1

Номер детали на чертеже:

Цепь с крюком

Заводской номер: 8245-036-020-259 Количество на модель: 1
8245-036-020-259
1
1

Номер детали на чертеже:

1

Штифт

Заводской номер: 8245-036-020-643 Количество на модель: 3
8245-036-020-643
3
2

Номер детали на чертеже:

2

Передняя тяга, комплект

Заводской номер: 8245-036-020-070 Количество на модель: 1
8245-036-020-070
1
3

Номер детали на чертеже:

3

Кованая головка

Заводской номер: 8245-036-020-083 Количество на модель: 1
8245-036-020-083
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: 8245-036-020-096 Количество на модель: 1
8245-036-020-096
1
5

Номер детали на чертеже:

5

Муфта передней тяги

Заводской номер: 8245-036-020-103 Количество на модель: 1
8245-036-020-103
1
6

Номер детали на чертеже:

6

Штырь

Заводской номер: PN-90/M-83002 Количество на модель: 1
PN-90/M-83002
1
7

Номер детали на чертеже:

7

Рама навески, комплект

Заводской номер: 8245-036-020-656 Количество на модель: 1
8245-036-020-656
1
8

Номер детали на чертеже:

8

Шарнир

Заводской номер: 8245-036-020-131 Количество на модель: 1
8245-036-020-131
1
9

Номер детали на чертеже:

9

Переключатель, комплект

Заводской номер: 8245-036-020-220 Количество на модель: 1
8245-036-020-220
1
10

Номер детали на чертеже:

10

Крюк

Заводской номер: 8245-036-020-261 Количество на модель: 1
8245-036-020-261
1
11

Номер детали на чертеже:

11

Цепь, комплект

Заводской номер: 8245-036-020-274 Количество на модель: 1
8245-036-020-274
1
12

Номер детали на чертеже:

12

Втулка шарнира

Заводской номер: 8245-036-020-389 Количество на модель: 1
8245-036-020-389
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: 8245-036-020-391 Количество на модель: 1
8245-036-020-391
1
14

Номер детали на чертеже:

14

Отгибающаяся подкладка

Заводской номер: 8245-036-020-424 Количество на модель: 1
8245-036-020-424
1
15

Номер детали на чертеже:

15

Задняя втулка шарнира

Заводской номер: 8245-036-020-437 Количество на модель: 1
8245-036-020-437
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 8245-036-020-480 Количество на модель: 1
8245-036-020-480
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 8245-036-020-493 Количество на модель: 1
8245-036-020-493
1
18

Номер детали на чертеже:

18

Пружина защёлки

Заводской номер: 8245-036-020-526 Количество на модель: 1
8245-036-020-526
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 8245-036-020-539 Количество на модель: 1
8245-036-020-539
1
20

Номер детали на чертеже:

20

Штифт

Заводской номер: 8245-036-020-541 Количество на модель: 3
8245-036-020-541
3
21

Номер детали на чертеже:

21

Круглая шайба

Заводской номер: PN-78/M-82005 Количество на модель: 3
PN-78/M-82005
3
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 8245-036-020-567 Количество на модель: 1
8245-036-020-567
1
24

Номер детали на чертеже:

24

Стопорное пружинящее кольцо

Заводской номер: PN-81/M-85111 Количество на модель: 1
PN-81/M-85111
1
25

Номер детали на чертеже:

25

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 1
PN-85/M-82101
1
26

Номер детали на чертеже:

26

Гайка

Заводской номер: PN-86/M-82144 Количество на модель: 2
PN-86/M-82144
2
27

Номер детали на чертеже:

27

Гайка

Заводской номер: PN-86/M-82153 Количество на модель: 1
PN-86/M-82153
1
30

Номер детали на чертеже:

30

Чека

Заводской номер: PN-76/M-82001 Количество на модель: 2
PN-76/M-82001
2
32

Номер детали на чертеже:

32

Пружинный штифт

Заводской номер: PN- 89/М-85023 Количество на модель: 1
PN- 89/М-85023
1
33

Номер детали на чертеже:

33

Пружинный штифт

Заводской номер: PN- 89/М-85023 Количество на модель: 3
PN- 89/М-85023
3
35

Номер детали на чертеже:

35

Шплинт

Заводской номер: BN-81/1902-31 Количество на модель: 1
BN-81/1902-31
1
