Привод Z069. Каталог 2009г.

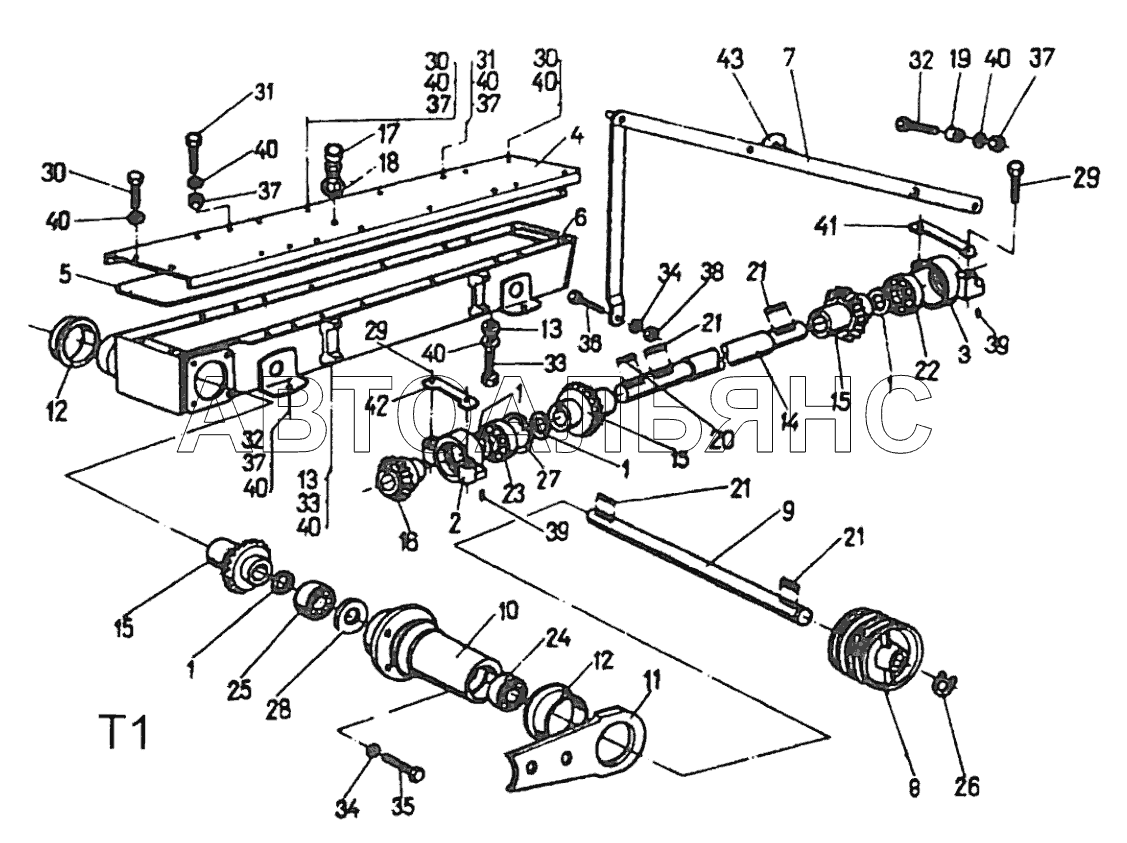

Режущий аппарат Z069

Вид отображения:

Детали справа

По ширине экрана

8245-036-010-248

1

1

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Приводной вал, комплект

Заводской номер: 8245-036-010-248 Количество на модель: 1

8245-036-010-248

1

1

Номер детали на чертеже:

1

Регулирующая шайба

Заводской номер: 8245-036-010-098 Количество на модель:

8245-036-010-098

1

Номер детали на чертеже:

1

Регулирующая шайба

Заводской номер: 8245-036-010-105 Количество на модель:

8245-036-010-105

1

Номер детали на чертеже:

1

Регулирующая шайба

Заводской номер: 8245-036-010-118 Количество на модель:

8245-036-010-118

1

Номер детали на чертеже:

1

Регулирующая шайба

Заводской номер: 8245-036-010-120 Количество на модель:

8245-036-010-120

2

Номер детали на чертеже:

2

Корпус подшипника левый

Заводской номер: 8245-036-010-187 Количество на модель: 1

8245-036-010-187

1

3

Номер детали на чертеже:

3

Корпус подшипника правый

Заводской номер: 8245-036-010-190 Количество на модель: 1

8245-036-010-190

1

4

Номер детали на чертеже:

4

Крышка коробки передач

Заводской номер: 8245-036-010-658 Количество на модель: 1

8245-036-010-658

1

5

Номер детали на чертеже:

5

Уплотнитель

Заводской номер: 8245-036-010-210 Количество на модель: 1

8245-036-010-210

1

6

Номер детали на чертеже:

6

Коробка передач

Заводской номер: 8245-036-010-810 Количество на модель: 1

8245-036-010-810

1

7

Номер детали на чертеже:

7

Тяга, комплект

Заводской номер: 8245-105-000-021 Количество на модель: 1

8245-105-000-021

1

8

Номер детали на чертеже:

8

Малый ремённый шкив

Заводской номер: 8245-036-010-250 Количество на модель: 1

8245-036-010-250

1

9

Номер детали на чертеже:

9

Приводной вал

Заводской номер: 8245-036-010-263 Количество на модель: 1

8245-036-010-263

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 8245-036-010-276 Количество на модель: 1

8245-036-010-276

1

11

Номер детали на чертеже:

11

Задняя панель

Заводской номер: 8245-036-010-289 Количество на модель: 1

8245-036-010-289

1

12

Номер детали на чертеже:

12

Несущая втулка

Заводской номер: 8245-036-010-291 Количество на модель: 2

8245-036-010-291

2

13

Номер детали на чертеже:

13

Уплотняющая втулка

Заводской номер: 8245-036-010-337 Количество на модель: 8

8245-036-010-337

8

14

Номер детали на чертеже:

14

Приводной вал

Заводской номер: 8245-036-010-352 Количество на модель: 1

8245-036-010-352

1

15

Номер детали на чертеже:

15

Коническое колесо большое, комплект

Заводской номер: 8245-036-010-673 Количество на модель: 3

8245-036-010-673

3

16

Номер детали на чертеже:

16

Коническое колесо малое, комплект

Заводской номер: 8245-036-010-066 Количество на модель: 1

8245-036-010-066

1

17

Номер детали на чертеже:

17

Клапан

Заводской номер: 8245-036-010-044 Количество на модель: 1

8245-036-010-044

1

18

Номер детали на чертеже:

18

Шайба

Заводской номер: 8245-036-010-053 Количество на модель: 1

8245-036-010-053

1

19

Номер детали на чертеже:

19

Втулка

Заводской номер: 8245-036-010-719 Количество на модель: 1

8245-036-010-719

1

20

Номер детали на чертеже:

20

Призматический шпунт

Заводской номер: PN-70/M-85005 Количество на модель: 1

PN-70/M-85005

1

21

Номер детали на чертеже:

21

Призматический шпунт

Заводской номер: PN-70/M-85005 Количество на модель: 4

PN-70/M-85005

4

22

Номер детали на чертеже:

22

Шарикоподшипник

Заводской номер: PN-85/M-86100 Количество на модель: 1

PN-85/M-86100

1

23

Номер детали на чертеже:

23

Шарикоподшипник

Заводской номер: PN-85/M-86100 Количество на модель: 1

PN-85/M-86100

1

24

Номер детали на чертеже:

24

Шарикоподшипник

Заводской номер: PN-85/M-86100 Количество на модель: 1

PN-85/M-86100

1

25

Номер детали на чертеже:

25

Радиально-упорный шарикоподшипник

Заводской номер: PN-87/M-86160 Количество на модель: 1

PN-87/M-86160

1

26

Номер детали на чертеже:

26

Стопорное пружинящее кольцо

Заводской номер: PN-81/VK85111 Количество на модель: 1

PN-81/VK85111

1

27

Номер детали на чертеже:

27

Стопорное пружинящее кольцо

Заводской номер: PN-81/M-85111 Количество на модель: 1

PN-81/M-85111

1

28

Номер детали на чертеже:

28

Уплотняющее кольцо

Заводской номер: PN-72/M-86964 Количество на модель: 1

PN-72/M-86964

1

29

Номер детали на чертеже:

29

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 4

PN-85/M-82101

4

30

Номер детали на чертеже:

30

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 14

PN-85/M-82101

14

31

Номер детали на чертеже:

31

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 8

PN-85/M-82101

8

32

Номер детали на чертеже:

32

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 5

PN-85/M-82101

5

33

Номер детали на чертеже:

33

Винт

Заводской номер: PN-85/M-821.01 Количество на модель: 8

PN-85/M-821.01

8

34

Номер детали на чертеже:

34

Пружинная шайба

Заводской номер: PN-77/M-82008 Количество на модель: 5

PN-77/M-82008

5

35

Номер детали на чертеже:

35

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 4

PN-85/M-82101

4

36

Номер детали на чертеже:

36

Винт

Заводской номер: PN-85/M-82101 Количество на модель: 1

PN-85/M-82101

1

37

Номер детали на чертеже:

37

Гайка

Заводской номер: PN-86/W-82144 Количество на модель: 25

PN-86/W-82144

25

38

Номер детали на чертеже:

38

Гайка

Заводской номер: PN-86/M-82144 Количество на модель: 1

PN-86/M-82144

1

39

Номер детали на чертеже:

39

Цилиндрический штифт

Заводской номер: PN-89/M-85021 Количество на модель: 4

PN-89/M-85021

4

40

Номер детали на чертеже:

40

Пружинная шайба

Заводской номер: PN-77/M-82008 Количество на модель: 35

PN-77/M-82008

35

41

Номер детали на чертеже:

41

Подкладка с двумя отверстиями, отгибающаяся

Заводской номер: 8245-036-010-632 Количество на модель: 1

8245-036-010-632

1

42

Номер детали на чертеже:

42

Подкладка с двумя отверстиями, отгибающаяся

Заводской номер: 8245-036-010-632 Количество на модель: 1

8245-036-010-632

1

43

Номер детали на чертеже:

43

Круглый отражатель

Заводской номер: PN-80/S-83100 Количество на модель: 2

PN-80/S-83100

2
