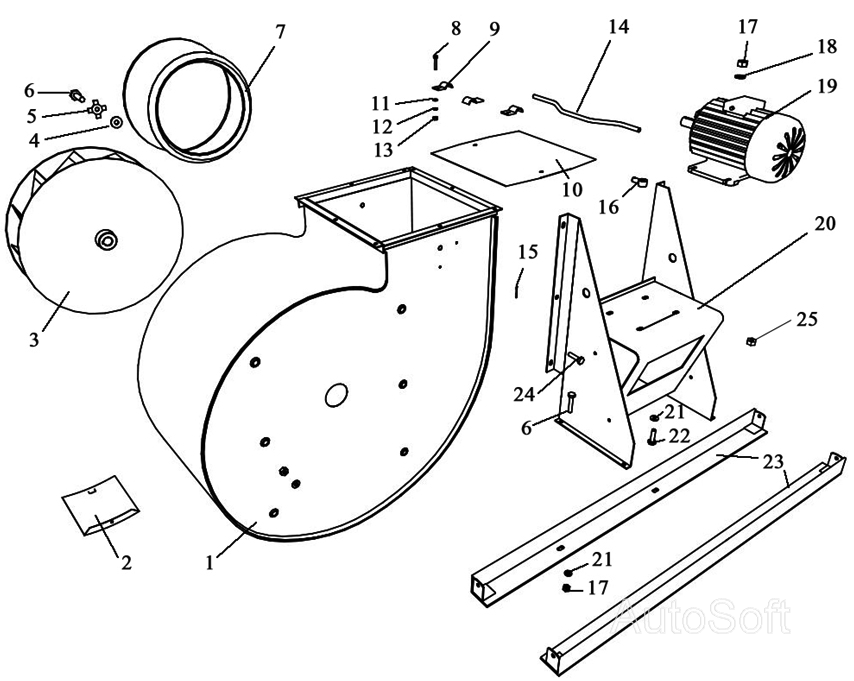

Вентилятор ЗВС-20А. Каталог 2006г.

Устройство питающее ЗВС-20А Стан верхний ЗВС-20А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух

Заводской номер: ЗВТ 81.170 Количество на модель: 1
ЗВТ 81.170
1
2

Номер детали на чертеже:

2

Задвижка

Заводской номер: ЗВТ 01.492 Количество на модель: 1
ЗВТ 01.492
1
3

Номер детали на чертеже:

3

Колесо рабочее

Заводской номер: Ц1.113.063.04.000-01 (ЗВТ 81.180) Количество на модель: 1
Ц1.113.063.04.000-01 (ЗВТ 81.180)
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ЗВТ 81.407 Количество на модель: 1
ЗВТ 81.407
1
21

Номер детали на чертеже:

21

Шайба 10.02

Заводской номер: Шайба 10.02 Количество на модель: 14
Шайба 10.02
14
6

Номер детали на чертеже:

6

Болт М10х25

Заводской номер: Болт М10х25 Количество на модель: 5
Болт М10х25
5
7

Номер детали на чертеже:

7

Патрубок входной

Заводской номер: Ц1.113.063.08.000 (ЗВТ 81.200) Количество на модель: 1
Ц1.113.063.08.000 (ЗВТ 81.200)
1
8

Номер детали на чертеже:

8

Болт М6х16

Заводской номер: Болт М6х16 Количество на модель: 5
Болт М6х16
5
9

Номер детали на чертеже:

9

Скоба

Заводской номер: ЗВТ 01.502 Количество на модель: 3
ЗВТ 01.502
3
10

Номер детали на чертеже:

10

Заслонка

Заводской номер: ЗВТ 01.160 Количество на модель: 1
ЗВТ 01.160
1
11

Номер детали на чертеже:

11

Шайба 6.02

Заводской номер: Шайба 6.02 Количество на модель: 5
Шайба 6.02
5
12

Номер детали на чертеже:

12

Шайба 6.65Г

Заводской номер: Шайба 6.65Г Количество на модель: 5
Шайба 6.65Г
5
13

Номер детали на чертеже:

13

Гайка М6

Заводской номер: Гайка М6 Количество на модель: 5
Гайка М6
5
14

Номер детали на чертеже:

14

Ось заслонки

Заводской номер: ЗВТ 01.430 Количество на модель: 1
ЗВТ 01.430
1
15

Номер детали на чертеже:

15

Шплинт 4х28

Заводской номер: Шплинт 4х28 Количество на модель: 1
Шплинт 4х28
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: ОВФ 03.602 Б Количество на модель: 1
ОВФ 03.602 Б
1
17

Номер детали на чертеже:

17

Гайка М10

Заводской номер: Гайка М10 Количество на модель: 21
Гайка М10
21
18

Номер детали на чертеже:

18

Шайба 10.65Г

Заводской номер: Шайба 10.65Г Количество на модель: 14
Шайба 10.65Г
14
19

Номер детали на чертеже:

19

Двигатель Р=5,5кВт n=1500об/мин

Заводской номер: 4А112МЧУПУЗ Количество на модель: 1
4А112МЧУПУЗ
1
20

Номер детали на чертеже:

20

Опора

Заводской номер: ЗВТ 81.160 Количество на модель: 1
ЗВТ 81.160
1
22

Номер детали на чертеже:

22

Болт М10х35

Заводской номер: Болт М10х35 Количество на модель: 4
Болт М10х35
4
23

Номер детали на чертеже:

23

Уголок

Заводской номер: Уголок Количество на модель: 2
Уголок
2
24

Номер детали на чертеже:

24

Болт М10х20

Заводской номер: Болт М10х20 Количество на модель: 6
Болт М10х20
6
25

Номер детали на чертеже:

25

Гайка М8

Заводской номер: Гайка М8 Количество на модель: 2
Гайка М8
2
