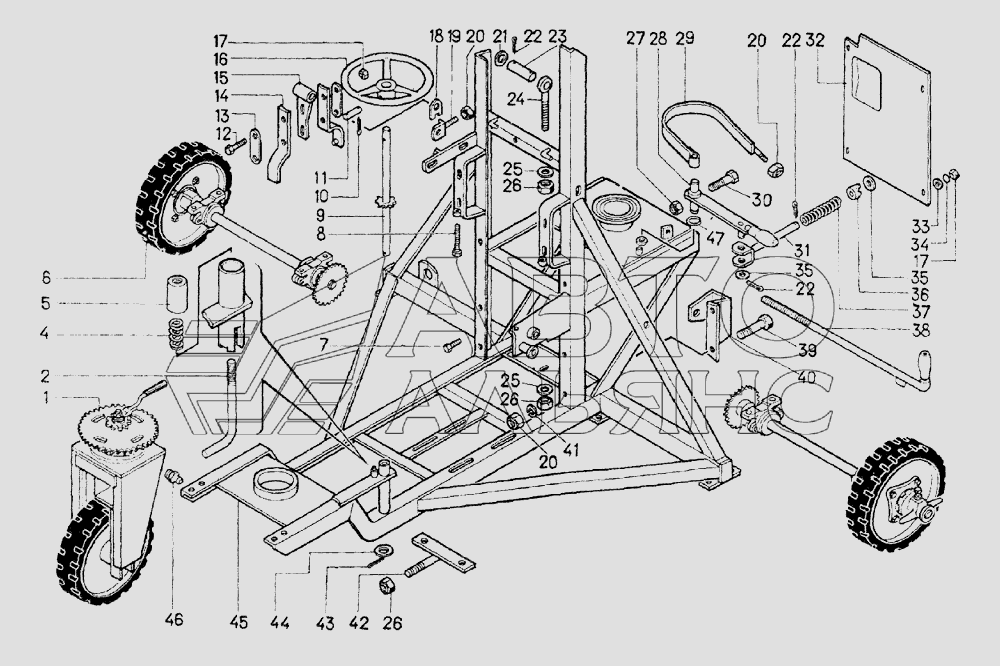

РАМА С ХОДОМ ЗП01.000 ЗПС-100, ЗМ-60. Каталог 2010г.

ОБЩИЙ ВИД ЗП00.000 ЗПС-100, ЗМ-60 ХОД ПЕРЕДНИЙ ЗП01.020 ЗПС-100, ЗМ-60

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ход передний

Заводской номер: ЗП01.020 Количество на модель: 1
ЗП01.020
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: ЗП01.649 Количество на модель: 1
ЗП01.649
1
4

Номер детали на чертеже:

4

Пружина

Заводской номер: ЗП01.616 Количество на модель: 1
ЗП01.616
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: ЗП01.652 Количество на модель: 1
ЗП01.652
1
6

Номер детали на чертеже:

6

Ход задний

Заводской номер: ЗП01.220 Количество на модель: 1
ЗП01.220
1
7

Номер детали на чертеже:

7

Винт BM10-6gx X25.22H.019

Заводской номер: ВинтBM10-6gxX25.22H.019 Количество на модель: 2
ВинтBM10-6gxX25.22H.019
2
8

Номер детали на чертеже:

8

Болт натяжной

Заводской номер: НГ19602-01 Количество на модель: 1
НГ19602-01
1
9

Номер детали на чертеже:

9

Вал-звездочка

Заводской номер: ЗП01.330 Количество на модель: 1
ЗП01.330
1
10

Номер детали на чертеже:

10

Шплинт 3,2X16.019

Заводской номер: Шплинт3,2X16.019 Количество на модель: 2
Шплинт3,2X16.019
2
11

Номер детали на чертеже:

11

Ось-2-8Ы 1X75.35 (d=3,2)

Заводской номер: Ось-2-8Ы1X75.35(d=3,2) Количество на модель: 1
Ось-2-8Ы1X75.35(d=3,2)
1
12

Номер детали на чертеже:

12

Болт M8-6gx30.58.099

Заводской номер: БолтM8-6gx30.58.099 Количество на модель: 2
БолтM8-6gx30.58.099
2
13

Номер детали на чертеже:

13

Планка

Заводской номер: ЗП01.433 Количество на модель: 2
ЗП01.433
2
14

Номер детали на чертеже:

14

Вилка

Заводской номер: ЗП01.260 Количество на модель: 2
ЗП01.260
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: ЗП01.320 Количество на модель: 1
ЗП01.320
1
16

Номер детали на чертеже:

16

Штурвал

Заводской номер: Н067.027 Количество на модель: 1
Н067.027
1
17

Номер детали на чертеже:

17

Гайка М8-6Н.6.099

Заводской номер: ГайкаМ8-6Н.6.099 Количество на модель: 6
ГайкаМ8-6Н.6.099
6
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ЗП02.436 Количество на модель: 1
ЗП02.436
1
19

Номер детали на чертеже:

19

Болт натяжной

Заводской номер: ЗП01.370 Количество на модель: 1
ЗП01.370
1
20

Номер детали на чертеже:

20

Гайка М12-6Н.0.99

Заводской номер: ГайкаМ12-6Н.0.99 Количество на модель: 6
ГайкаМ12-6Н.0.99
6
21

Номер детали на чертеже:

21

Шайба 14.02.Ст3.099

Заводской номер: Шайба14.02.Ст3.099 Количество на модель: 2
Шайба14.02.Ст3.099
2
22

Номер детали на чертеже:

22

Шплинт 3,2X20.019

Заводской номер: Шплинт3,2X20.019 Количество на модель: 2
Шплинт3,2X20.019
2
23

Номер детали на чертеже:

23

Ось 2-14Ы 1X65.35

Заводской номер: Ось2-14Ы1X65.35 Количество на модель: 1
Ось2-14Ы1X65.35
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: ЗП01.621 Количество на модель: 1
ЗП01.621
1
25

Номер детали на чертеже:

25

Шайба 16.02.Ст3.099

Заводской номер: Шайба16.02.Ст3.099 Количество на модель: 2
Шайба16.02.Ст3.099
2
26

Номер детали на чертеже:

26

Гайка М16-6Н.6.099

Заводской номер: ГайкаМ16-6Н.6.099 Количество на модель: 1
ГайкаМ16-6Н.6.099
1
27

Номер детали на чертеже:

27

Гайка М10-6Н.6.099

Заводской номер: ГайкаМ10-6Н.6.099 Количество на модель: 2
ГайкаМ10-6Н.6.099
2
28

Номер детали на чертеже:

28

Рычаг тормоза

Заводской номер: ЗП01.150 Количество на модель: 1
ЗП01.150
1
29

Номер детали на чертеже:

29

Лента

Заводской номер: ЗП01.240 Количество на модель: 1
ЗП01.240
1
30

Номер детали на чертеже:

30

Болт M8-6gx 16,58.099

Заводской номер: БолтM8-6gx16,58.099 Количество на модель: 4
БолтM8-6gx16,58.099
4
31

Номер детали на чертеже:

31

Шток

Заводской номер: ЗП01.160 Количество на модель: 1
ЗП01.160
1
32

Номер детали на чертеже:

32

Стенка

Заводской номер: ЗП01.431 Количество на модель: 1
ЗП01.431
1
33

Номер детали на чертеже:

33

Шайба 8.02.Ст3.099

Заводской номер: Шайба8.02.Ст3.099 Количество на модель: 4
Шайба8.02.Ст3.099
4
34

Номер детали на чертеже:

34

Шайба 8.65Г.099

Заводской номер: Шайба8.65Г.099 Количество на модель: 4
Шайба8.65Г.099
4
36

Номер детали на чертеже:

36

Шайба

Заводской номер: ЗП01.608 Количество на модель: 1
ЗП01.608
1
37

Номер детали на чертеже:

37

Пружина

Заводской номер: ЗП01.612 Количество на модель: 1
ЗП01.612
1
38

Номер детали на чертеже:

38

Тяга

Заводской номер: ЗП01.230 Количество на модель: 1
ЗП01.230
1
39

Номер детали на чертеже:

39

Болт M12-6gx35.58.099

Заводской номер: БолтM12-6gx35.58.099 Количество на модель: 4
БолтM12-6gx35.58.099
4
40

Номер детали на чертеже:

40

Кронштейн

Заводской номер: ЗП01.421 Количество на модель: 2
ЗП01.421
2
41

Номер детали на чертеже:

41

Шайба 12.65Г.099

Заводской номер: Шайба12.65Г.099 Количество на модель: 4
Шайба12.65Г.099
4
42

Номер детали на чертеже:

42

Рамка

Заводской номер: ЗП01.300 Количество на модель: 1
ЗП01.300
1
43

Номер детали на чертеже:

43

Шплинт 5X36.019

Заводской номер: Шплинт5X36.019 Количество на модель: 1
Шплинт5X36.019
1
44

Номер детали на чертеже:

44

Шайба 24.02.Ст3.099

Заводской номер: Шайба24.02.Ст3.099 Количество на модель: 1
Шайба24.02.Ст3.099
1
45

Номер детали на чертеже:

45

Рама

Заводской номер: ЗП01.010А Количество на модель: 1
ЗП01.010А
1
46

Номер детали на чертеже:

46

Масленка 1.2.Ц6хр

Заводской номер: Масленка1.2.Ц6хр Количество на модель: 2
Масленка1.2.Ц6хр
2
