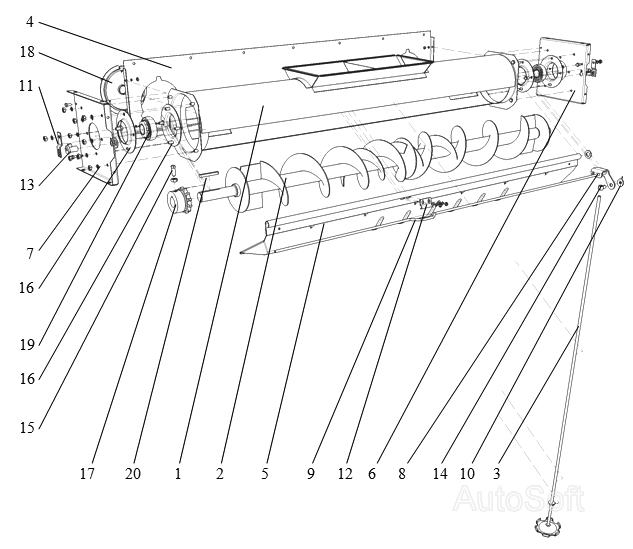

Шнек распределительный СВУ-60. Каталог 2006г.

Шнек СВУ-60 Аспирация II СВУ-60

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: СВУ60.10.010А Количество на модель: 1
СВУ60.10.010А
1
2

Номер детали на чертеже:

2

Шнек распределительный

Заводской номер: СВУ60.10.030А Количество на модель: 1
СВУ60.10.030А
1
3

Номер детали на чертеже:

3

Регулятор

Заводской номер: СВУ60.10.090 Количество на модель: 1
СВУ60.10.090
1
4

Номер детали на чертеже:

4

Стенка задняя

Заводской номер: СВУ60.10.110А Количество на модель: 1
СВУ60.10.110А
1
5

Номер детали на чертеже:

5

Клапан

Заводской номер: ОВИ03.260-01 Количество на модель: 1
ОВИ03.260-01
1
6

Номер детали на чертеже:

6

Опора

Заводской номер: СВУ60.10.401 Количество на модель: 1
СВУ60.10.401
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: СВУ60.10.401-01 Количество на модель: 1
СВУ60.10.401-01
1
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: СВУ60.10.404А Количество на модель: 1
СВУ60.10.404А
1
9

Номер детали на чертеже:

9

Торсион

Заводской номер: СВУ60.10.601А Количество на модель: 1
СВУ60.10.601А
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: ОВИ 03.464 Количество на модель: 1
ОВИ 03.464
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: ОВИ 03.467 Количество на модель: 2
ОВИ 03.467
2
12

Номер детали на чертеже:

12

Зажим

Заводской номер: ОВИ 03.509 Количество на модель: 1
ОВИ 03.509
1
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: ОВИ 03.004 Количество на модель: 2
ОВИ 03.004
2
14

Номер детали на чертеже:

14

Гайка специальная

Заводской номер: ОВФ 03.602Б Количество на модель: 1
ОВФ 03.602Б
1
15

Номер детали на чертеже:

15

Винт

Заводской номер: ОВБ6335 Количество на модель: 1
ОВБ6335
1
16

Номер детали на чертеже:

16

Полукорпус подшипника

Заводской номер: МСУ 03.469 Количество на модель: 4
МСУ 03.469
4
17

Номер детали на чертеже:

17

Звездочка

Заводской номер: СММ00.601 Количество на модель: 1
СММ00.601
1
18

Номер детали на чертеже:

18

Крышка

Заводской номер: БТ-5.00.007 Количество на модель: 2
БТ-5.00.007
2
19

Номер детали на чертеже:

19

Подшипник

Заводской номер: 1680206 DIN UD207K+H Количество на модель: 2
1680206 DIN UD207K+H
2
20

Номер детали на чертеже:

20

Шпонка

Заводской номер: 8х7х65 ГОСТ 23360-78 Количество на модель: 1
8х7х65 ГОСТ 23360-78
1
