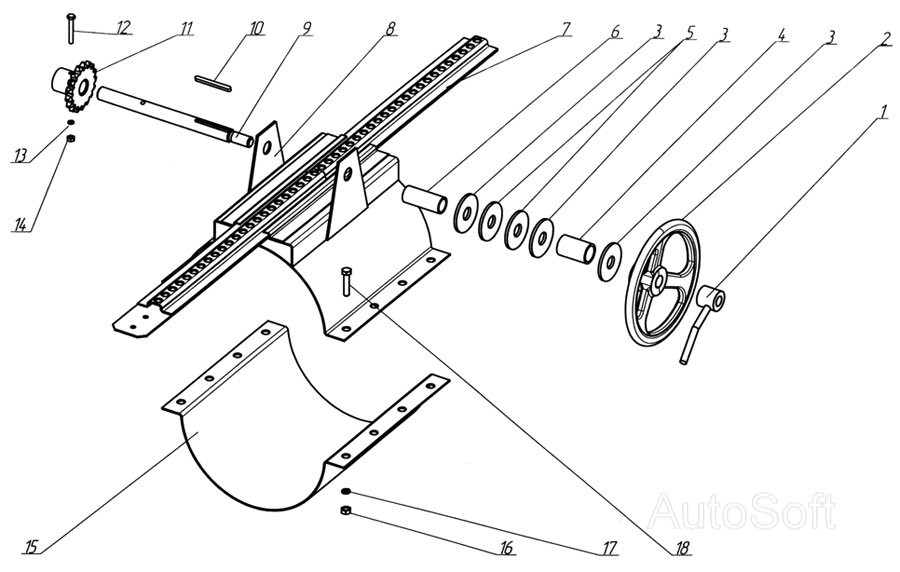

Устройство для открывания и закрывания заслонки НПК-25. Каталог 2006г.

Бункер НПК-25 Тяга НПК-25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: МСУ 06.080 Количество на модель: 1
МСУ 06.080
1
2

Номер детали на чертеже:

2

Маховичок

Заводской номер: ЗАВ 10.90.990 Количество на модель: 1
ЗАВ 10.90.990
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: БТ 5.00.404 Количество на модель: 3
БТ 5.00.404
3
4

Номер детали на чертеже:

4

Втулка распорная. Труба 25x3,2 ГОСТ 3262-75 L=45±l .5 мм

Заводской номер: НВ 24.802 Количество на модель: 1
НВ 24.802
1
5

Номер детали на чертеже:

5

Накладка фрикционная D х d х s = 60x20x4 (мм) материал шифр 2141

Заводской номер: ТУ 38.31414-86 Количество на модель: 2
ТУ 38.31414-86
2
6

Номер детали на чертеже:

6

Втулка распорная. Труба 20x2,8 ГОСТ 3262-75 L=58±1.5 мм

Заводской номер: НВ 24.801 Количество на модель: 1
НВ 24.801
1
7

Номер детали на чертеже:

7

Рейка

Заводской номер: НВ 24.010 Количество на модель: 1
НВ 24.010
1
8

Номер детали на чертеже:

8

Опора

Заводской номер: НВ 24.020 Количество на модель: 1
НВ 24.020
1
9

Номер детали на чертеже:

9

Ось

Заводской номер: НВ 24.601 Количество на модель: 1
НВ 24.601
1
10

Номер детали на чертеже:

10

Шпонка

Заводской номер: 2-6x6x63 ГОСТ 23360-78 Количество на модель: 1
2-6x6x63 ГОСТ 23360-78
1
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: ОВБ 1026-01 Количество на модель: 1
ОВБ 1026-01
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: M6-6gx45.58.019 ГОСТ 7798-70 Количество на модель: 1
M6-6gx45.58.019 ГОСТ 7798-70
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 6.65Г05 ГОСТ 6402-70 Количество на модель: 1
6.65Г05 ГОСТ 6402-70
1
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М6-6Н.019 ГОСТ 5915-70 Количество на модель: 1
М6-6Н.019 ГОСТ 5915-70
1
15

Номер детали на чертеже:

15

Полухомут

Заводской номер: НВ 24.402 Количество на модель: 1
НВ 24.402
1
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М10-6Н.019 ГОСТ 5915-70 Количество на модель: 8
М10-6Н.019 ГОСТ 5915-70
8
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 10.02 ст 3.019 ГОСТ 11371-80 Количество на модель: 8
10.02 ст 3.019 ГОСТ 11371-80
8
18

Номер детали на чертеже:

18

Болт

Заводской номер: M10-6gx35.58.019 ГОСТ 7798-70 Количество на модель: 8
M10-6gx35.58.019 ГОСТ 7798-70
8
