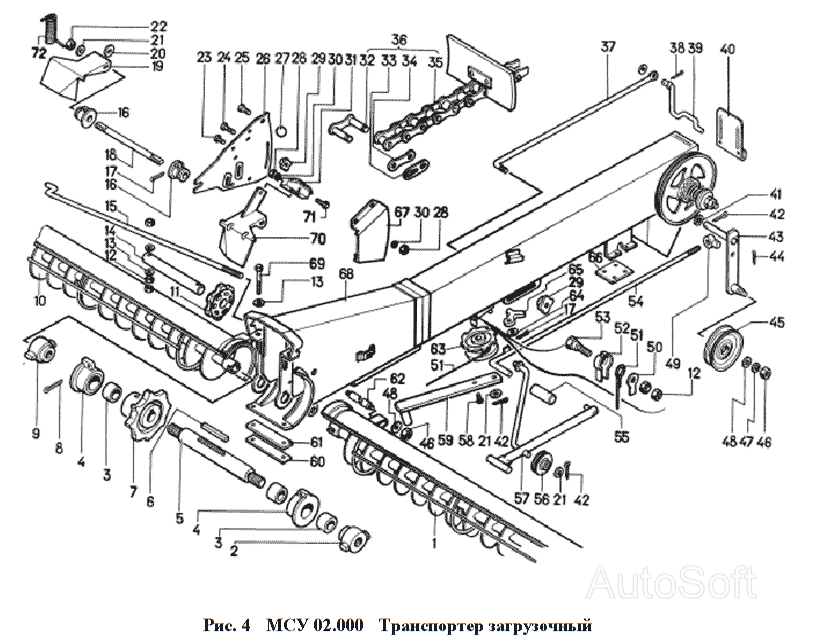

МСУ 02.000 Транспортер загрузочный МС-4,5. Каталог 2006г.

МСУ 01.000 Рама с ходом МС-4,5 МСУ 02.100 Питатель МС-4,5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Питатель

Заводской номер: МСУ02.100 Количество на модель: 1
МСУ02.100
1
2

Номер детали на чертеже:

2

Головка

Заводской номер: МСУ02.102 Количество на модель: 1
МСУ02.102
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: НЕН43.030А Количество на модель: 2
НЕН43.030А
2
4

Номер детали на чертеже:

4

Подшипник

Заводской номер: СММ02.104 Количество на модель: 2
СММ02.104
2
5

Номер детали на чертеже:

5

Вал

Заводской номер: МСУ02.602 Количество на модель: 1
МСУ02.602
1
6

Номер детали на чертеже:

6

Шпонка

Заводской номер: ОВБ6226 Количество на модель: 2
ОВБ6226
2
7

Номер детали на чертеже:

7

Звездочка

Заводской номер: Н023.206-01 Количество на модель: 1
Н023.206-01
1
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: 5х36 Количество на модель: 2
5х36
2
9

Номер детали на чертеже:

9

Головка

Заводской номер: МСУ02.102-01 Количество на модель: 1
МСУ02.102-01
1
10

Номер детали на чертеже:

10

Питатель

Заводской номер: МСУ02.100-10 Количество на модель: 1
МСУ02.100-10
1
11

Номер детали на чертеже:

11

Звездочка

Заводской номер: МСУ02.240 Количество на модель: 1
МСУ02.240
1
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М8 Количество на модель: 19
М8
19
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 8.02 Количество на модель: 4
8.02
4
14

Номер детали на чертеже:

14

Ось

Заводской номер: МСУ02.603 Количество на модель: 1
МСУ02.603
1
15

Номер детали на чертеже:

15

Тяга

Заводской номер: МСУ02.606 Количество на модель: 2
МСУ02.606
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: МСУ02.001 Количество на модель: 2
МСУ02.001
2
17

Номер детали на чертеже:

17

Шплинт

Заводской номер: 2,5х16 Количество на модель: 2
2,5х16
2
18

Номер детали на чертеже:

18

Ось

Заводской номер: МСУ02.631 Количество на модель: 1
МСУ02.631
1
19

Номер детали на чертеже:

19

Клапан

Заводской номер: МСУ02.220 Количество на модель: 1
МСУ02.220
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: МСУ02.432 Количество на модель: 2
МСУ02.432
2
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 16.02 Количество на модель: 2
16.02
2
22

Номер детали на чертеже:

22

Гайка

Заводской номер: М16 Количество на модель: 2
М16
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: М6х16 Количество на модель: 4
М6х16
4
24

Номер детали на чертеже:

24

Болт

Заводской номер: М8х25 Количество на модель: 11
М8х25
11
25

Номер детали на чертеже:

25

Болт

Заводской номер: М12х20 Количество на модель: 1
М12х20
1
26

Номер детали на чертеже:

26

Плита

Заводской номер: МСУ02.435 Количество на модель: 1
МСУ02.435
1
27

Номер детали на чертеже:

27

Ручка

Заводской номер: ОВИ06.004 Количество на модель: 1
ОВИ06.004
1
28

Номер детали на чертеже:

28

Гайка

Заводской номер: М6 Количество на модель: 10
М6
10
29

Номер детали на чертеже:

29

Гайка

Заводской номер: ОВБ81 Количество на модель: 2
ОВБ81
2
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 6.02 Количество на модель: 10
6.02
10
31

Номер детали на чертеже:

31

Толкатель

Заводской номер: МСУ02.002 Количество на модель: 1
МСУ02.002
1
32

Номер детали на чертеже:

32

Вилка соединительного звена

Заводской номер: 08.168.010 Количество на модель: 1
08.168.010
1
33

Номер детали на чертеже:

33

Пластина замковая

Заводской номер: 08.128.001-01 Количество на модель: 1
08.128.001-01
1
34

Номер детали на чертеже:

34

Пластина соединительная

Заводской номер: Н120.00.021-01 Количество на модель: 1
Н120.00.021-01
1
35

Номер детали на чертеже:

35

Цепь

Заводской номер: МСУ02.030 Количество на модель: 1
МСУ02.030
1
36

Номер детали на чертеже:

36

Транспортер цепной

Заводской номер: МСУ02.020 Количество на модель: 1
МСУ02.020
1
37

Номер детали на чертеже:

37

Тяга

Заводской номер: МСУ02.609 Количество на модель: 1
МСУ02.609
1
38

Номер детали на чертеже:

38

Шплинт

Заводской номер: 1,7х16 Количество на модель: 3
1,7х16
3
39

Номер детали на чертеже:

39

Ось

Заводской номер: МСУ02.608 Количество на модель: 1
МСУ02.608
1
40

Номер детали на чертеже:

40

Заслонка

Заводской номер: МСУ02.425 Количество на модель: 1
МСУ02.425
1
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 20.02 Количество на модель: 1
20.02
1
42

Номер детали на чертеже:

42

Шплинт

Заводской номер: 4х28 Количество на модель: 5
4х28
5
43

Номер детали на чертеже:

43

Кронштейн

Заводской номер: МСУ02.050 Количество на модель: 1
МСУ02.050
1
44

Номер детали на чертеже:

44

Шплинт

Заводской номер: 3,2х20 Количество на модель: 1
3,2х20
1
45

Номер детали на чертеже:

45

Ролик натяжной

Заводской номер: СММ08.130 Количество на модель: 1
СММ08.130
1
46

Номер детали на чертеже:

46

Гайка

Заводской номер: М12 Количество на модель: 4
М12
4
47

Номер детали на чертеже:

47

Шайба

Заводской номер: 12.65 Количество на модель: 1
12.65
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 12.02 Количество на модель: 2
12.02
2
49

Номер детали на чертеже:

49

Гайка

Заводской номер: ОВФ02.602Б Количество на модель: 1
ОВФ02.602Б
1
50

Номер детали на чертеже:

50

Накладка

Заводской номер: СММ02.426 Количество на модель: 1
СММ02.426
1
51

Номер детали на чертеже:

51

Канат

Заводской номер: МСУ02.612 Количество на модель: 1
МСУ02.612
1
52

Номер детали на чертеже:

52

Обойма

Заводской номер: СММ02.455 Количество на модель: 1
СММ02.455
1
53

Номер детали на чертеже:

53

Ось

Заводской номер: ОВБ6074 Количество на модель: 1
ОВБ6074
1
54

Номер детали на чертеже:

54

Тяга

Заводской номер: МСУ02.060 Количество на модель: 1
МСУ02.060
1
55

Номер детали на чертеже:

55

Ручка

Заводской номер: МС562А Количество на модель: 1
МС562А
1
56

Номер детали на чертеже:

56

Ролик

Заводской номер: ОВИ05.009 Количество на модель: 1
ОВИ05.009
1
57

Номер детали на чертеже:

57

Штанга

Заводской номер: МСУ02.150 Количество на модель: 1
МСУ02.150
1
58

Номер детали на чертеже:

58

Винт

Заводской номер: ВМ6х16 Количество на модель: 2
ВМ6х16
2
59

Номер детали на чертеже:

59

Рукоятка

Заводской номер: СММ02.280 Количество на модель: 1
СММ02.280
1
60

Номер детали на чертеже:

60

Накладка

Заводской номер: СММ02.001 Количество на модель: 1
СММ02.001
1
61

Номер детали на чертеже:

61

Планка

Заводской номер: СММ02.405 Количество на модель: 1
СММ02.405
1
62

Номер детали на чертеже:

62

Штанга

Заводской номер: МСУ02.607 Количество на модель: 1
МСУ02.607
1
63

Номер детали на чертеже:

63

Барабан с храповиком

Заводской номер: ОВИ05.109 Количество на модель: 1
ОВИ05.109
1
64

Номер детали на чертеже:

64

Шайба

Заводской номер: 10.02 Количество на модель: 1
10.02
1
65

Номер детали на чертеже:

65

Собачка

Заводской номер: ОСД1185А Количество на модель: 1
ОСД1185А
1
66

Номер детали на чертеже:

66

Накладка

Заводской номер: МСУ02.431 Количество на модель: 2
МСУ02.431
2
67

Номер детали на чертеже:

67

Крышка

Заводской номер: МСУ02.436 Количество на модель: 1
МСУ02.436
1
68

Номер детали на чертеже:

68

Корпус

Заводской номер: МСУ02.010 Количество на модель: 1
МСУ02.010
1
69

Номер детали на чертеже:

69

Болт

Заводской номер: МСУ02.605 Количество на модель: 2
МСУ02.605
2
70

Номер детали на чертеже:

70

Клапан

Заводской номер: МСУ02.210 Количество на модель: 1
МСУ02.210
1
71

Номер детали на чертеже:

71

Болт

Заводской номер: М6х20 Количество на модель: 6
М6х20
6
72

Номер детали на чертеже:

72

Пружина

Заводской номер: МСУ02.632 Количество на модель: 1
МСУ02.632
1
