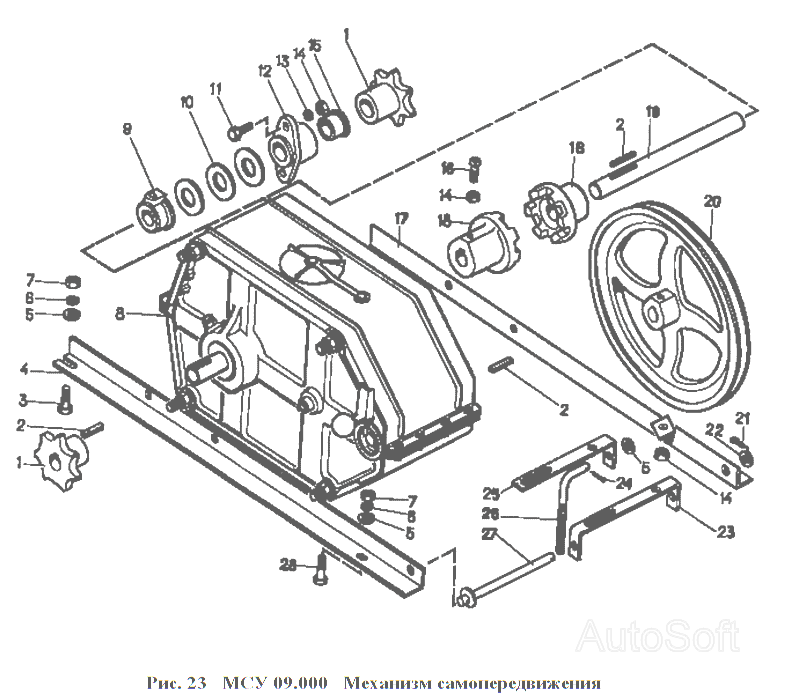

МСУ 09.000 Механизм самопередвижения МС-4,5. Каталог 2006г.

МСУ 08.000 Элеватор МС-4,5 МСУ 09.010 Редуктор МС-4,5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заводской номер: ГОСТ7802–81 Количество на модель:
ГОСТ7802–81
1

Номер детали на чертеже:

1

Звёздочка

Заводской номер: Н023.201-02 Количество на модель: 2
Н023.201-02
2
2

Номер детали на чертеже:

2

Шпонка

Заводской номер: 2–8х7х56 Количество на модель: 5
2–8х7х56
5
3

Номер детали на чертеже:

3

Болт

Заводской номер: М12х35 Количество на модель: 2
М12х35
2
4

Номер детали на чертеже:

4

Уголок

Заводской номер: МСУ09.340 Количество на модель: 1
МСУ09.340
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 12.02 Количество на модель: 15
12.02
15
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 12.65Г Количество на модель: 8
12.65Г
8
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М12 Количество на модель: 8
М12
8
8

Номер детали на чертеже:

8

Редуктор

Заводской номер: МСУ09.400 Количество на модель: 1
МСУ09.400
1
9

Номер детали на чертеже:

9

Кольцо упорное

Заводской номер: ОС1073 Количество на модель: 1
ОС1073
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: ОВИ02.425-01 Количество на модель: 3
ОВИ02.425-01
3
11

Номер детали на чертеже:

11

Болт

Заводской номер: М10х35 Количество на модель: 2
М10х35
2
12

Номер детали на чертеже:

12

Подшипник

Заводской номер: СММ20.102 Количество на модель: 1
СММ20.102
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 10.65Г Количество на модель: 2
10.65Г
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М10 Количество на модель: 10
М10
10
15

Номер детали на чертеже:

15

Втулка

Заводской номер: НЕН43.031А Количество на модель: 2
НЕН43.031А
2
16

Номер детали на чертеже:

16

Винт

Заводской номер: ОВБ6335-01 Количество на модель: 6
ОВБ6335-01
6
17

Номер детали на чертеже:

17

Уголок

Заводской номер: МСУ09.330 Количество на модель: 1
МСУ09.330
1
18

Номер детали на чертеже:

18

Полумуфта

Заводской номер: МСУ09.112 Количество на модель: 2
МСУ09.112
2
19

Номер детали на чертеже:

19

Вал

Заводской номер: МСУ09.616 Количество на модель: 1
МСУ09.616
1
20

Номер детали на чертеже:

20

Шкив

Заводской номер: Н209.104 Количество на модель: 1
Н209.104
1
21

Номер детали на чертеже:

21

Шплинт

Заводской номер: 4х28.019 Количество на модель: 1
4х28.019
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 16.02 Количество на модель: 1
16.02
1
23

Номер детали на чертеже:

23

Планка

Заводской номер: МСУ09.523 Количество на модель: 1
МСУ09.523
1
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: 3,2х20.019 Количество на модель: 1
3,2х20.019
1
25

Номер детали на чертеже:

25

Планка

Заводской номер: МСУ09.505 Количество на модель: 1
МСУ09.505
1
26

Номер детали на чертеже:

26

Шпилька

Заводской номер: ОВИ06.606 Количество на модель: 1
ОВИ06.606
1
27

Номер детали на чертеже:

27

Ось

Заводской номер: МСУ09.380 Количество на модель: 1
МСУ09.380
1
