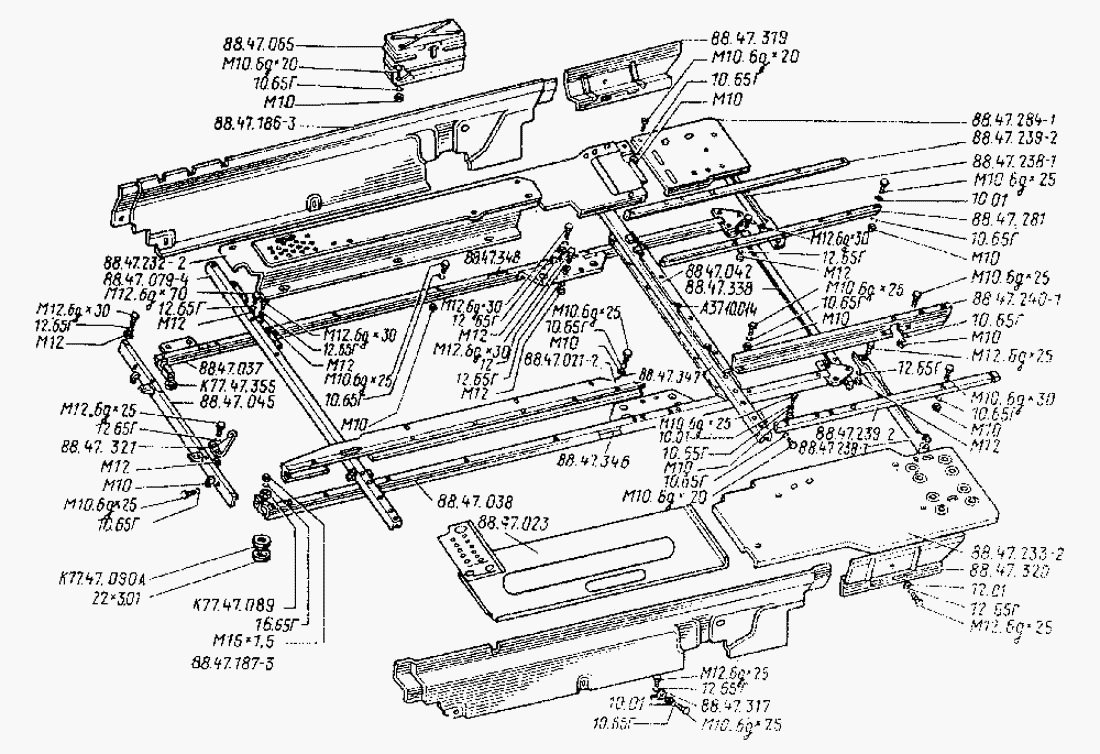

Обшивка. Основание в сборе ДТ-75Н. Каталог 1987г.

Обшивка ДТ-75Н Блок-картер ДТ-75Н

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт ГОСТ 7796-70

Заводской номер: М10.6gХ25 Количество на модель:
М10.6gХ25

Номер детали на чертеже:

Уплотнение заднее

Заводской номер: 88.47.347 Количество на модель: 1
88.47.347
1

Номер детали на чертеже:

Угольник правый

Заводской номер: 88.47.037 Количество на модель: 1
88.47.037
1

Номер детали на чертеже:

Угольник передний

Заводской номер: 88.47.045 Количество на модель: 1
88.47.045
1

Номер детали на чертеже:

Угольник левый

Заводской номер: 88.47.038 Количество на модель: 1
88.47.038
1

Номер детали на чертеже:

Угольник задний

Заводской номер: 88.47.338 Количество на модель: 1
88.47.338
1

Номер детали на чертеже:

Угольник

Заводской номер: 88.47.239-2 Количество на модель: 2
88.47.239-2
2

Номер детали на чертеже:

Подушка нижняя

Заводской номер: К77.47.090А Количество на модель: 6
К77.47.090А
6

Номер детали на чертеже:

Подушка верхняя

Заводской номер: К77.47.089 Количество на модель: 6
К77.47.089
6

Номер детали на чертеже:

Подкрылок

Заводской номер: 88.47.284-1 Количество на модель: 1
88.47.284-1
1

Номер детали на чертеже:

Уплотнение левое

Заводской номер: 88.47.346 Количество на модель: 1
88.47.346
1

Номер детали на чертеже:

Уплотнение правое

Заводской номер: 88.47.348 Количество на модель: 1
88.47.348
1

Номер детали на чертеже:

Шайба ГОСТ 6402-70

Заводской номер: 16.65Г Количество на модель:
16.65Г

Номер детали на чертеже:

Болт ГОСТ 7796-70

Заводской номер: М10.6gХ30 Количество на модель:
М10.6gХ30

Номер детали на чертеже:

Крыло правое

Заводской номер: 88.47.233-2 Количество на модель:
88.47.233-2

Номер детали на чертеже:

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г Количество на модель: 22
12.65Г
22

Номер детали на чертеже:

Шайба ГОСТ 6402-70

Заводской номер: 10.65Г Количество на модель: 25
10.65Г
25

Номер детали на чертеже:

Шайба

Заводской номер: 22х3.01 Количество на модель: 6
22х3.01
6

Номер детали на чертеже:

Шайба ГОСТ 11371-68

Заводской номер: 12.01 Количество на модель: 4
12.01
4

Номер детали на чертеже:

Шайба ГОСТ 11371-78

Заводской номер: 10.01 Количество на модель: 21
10.01
21

Номер детали на чертеже:

Поддон

Заводской номер: 88.47.023 Количество на модель: 1
88.47.023
1

Номер детали на чертеже:

Основание

Заводской номер: 88.47.066-3 Количество на модель: 1
88.47.066-3
1

Номер детали на чертеже:

Закрылок правый

Заводской номер: 88.47.319 Количество на модель: 1
88.47.319
1

Номер детали на чертеже:

Закрылок левый

Заводской номер: 88.47.320 Количество на модель: 1
88.47.320
1

Номер детали на чертеже:

Гайка

Заводской номер: М16х1,5 Количество на модель: 6
М16х1,5
6

Номер детали на чертеже:

Гайка ГОСТ 5915-70

Заводской номер: М12 Количество на модель: 22
М12
22

Номер детали на чертеже:

Гайка ГОСТ 5915-70

Заводской номер: М10 Количество на модель: 23
М10
23

Номер детали на чертеже:

Болт

Заводской номер: М12.6gх70 Количество на модель: 1
М12.6gх70
1

Номер детали на чертеже:

Болт

Заводской номер: М12.6gх30 Количество на модель: 17
М12.6gх30
17

Номер детали на чертеже:

Болт

Заводской номер: М12.6gх25 Количество на модель: 4
М12.6gх25
4

Номер детали на чертеже:

Балка поперечная передняя

Заводской номер: 88.47.079-4 Количество на модель: 1
88.47.079-4
1

Номер детали на чертеже:

Кронштейн левый

Заводской номер: 88.47.238-1 Количество на модель: 1
88.47.238-1
1

Номер детали на чертеже:

Кронштейн левый

Заводской номер: 88.47.240-1 Количество на модель: 1
88.47.240-1
1

Номер детали на чертеже:

Опора в сборе

Заводской номер: 88.47.021-2 Количество на модель: 1
88.47.021-2
1

Номер детали на чертеже:

Обойма правая передняя

Заводской номер: К77.47.355 Количество на модель: 1
К77.47.355
1

Номер детали на чертеже:

Лист боковом задний левый

Заводской номер: 88.47.187-3 Количество на модель: 1
88.47.187-3
1

Номер детали на чертеже:

Лист боковой задний правый

Заводской номер: 88.47.186-3 Количество на модель: 1
88.47.186-3
1

Номер детали на чертеже:

Крыло правое

Заводской номер: 88.47.232-2 Количество на модель: 1
88.47.232-2
1

Номер детали на чертеже:

Крыло левое

Заводской номер: 88.47.233-3 Количество на модель: 1
88.47.233-3
1

Номер детали на чертеже:

Кронштейн правый

Заводской номер: 88.47.281 Количество на модель: 1
88.47.281
1

Номер детали на чертеже:

Кронштейн основания управления

Заводской номер: 88.47.321 Количество на модель: 2
88.47.321
2

Номер детали на чертеже:

Кронштейн нижних листов

Заводской номер: 88.47.317 Количество на модель: 2
88.47.317
2

Номер детали на чертеже:

Балка поперечная задняя

Заводской номер: 88.47.042 Количество на модель: 1
88.47.042
1
