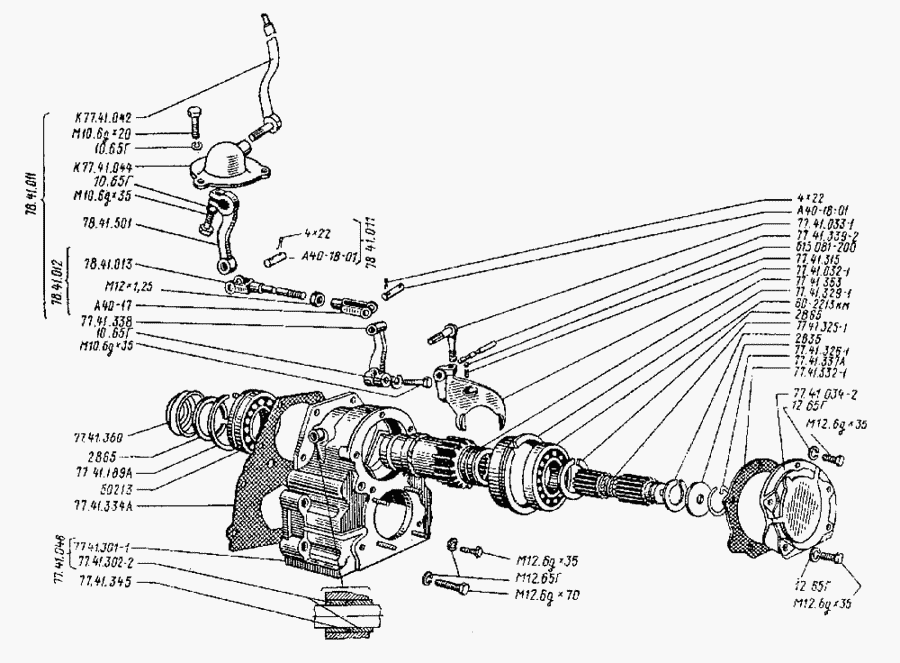

Вал отбора мощности. Вал ведущий ДТ-75Н. Каталог 1987г.

Устройство тягово-сцепное ДТ-75Н Вал отбора мощности. Вал ведомый ДТ-75Н

Вид отображения:

Детали справа

По ширине экрана

4х22

78.41.501

78.41.080

78.41.070

78.41.060

78.41.050

77.41.315

77.41.351-1

77.41.334А

77.41.332-1

77.41.033-1

77.41.338

77.41.329-1

77.41.363

Б15.081-200

12.65Г

10.65Г

77.41.360

77.41.326-1

78.41.011

78.41.013

78.41.012

60-2213КМ

50213

78.41.005

77.41.032-1

А40-17

К77.41.042

77.41.339-2

77.41.325-1

М10.6gх35

М12.6gх70

М12.6gх35

77.41.302-2

М12х1,25

77.41.189А

А40-18-01

77.41.034-2

К77.41.044

77.41.048

77.41.301-1

2В65

2В35

77.41.345

77.41.337А

М10.6gх20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шплинт

Заводской номер: 4х22 Количество на модель: 2

4х22

2

Номер детали на чертеже:

Рычаг

Заводской номер: 78.41.501 Количество на модель: 1

78.41.501

1

Номер детали на чертеже:

Редуктор (Вал 77.41.350, 1000 об/мин, 21 шлиц)

Заводской номер: 78.41.080 Количество на модель: 1

78.41.080

1

Номер детали на чертеже:

Редуктор (Вал 77.41.349, 1000 об/мин, 20 шлиц)

Заводской номер: 78.41.070 Количество на модель: 1

78.41.070

1

Номер детали на чертеже:

Редуктор (Вал 77.41.336-2, 540 об/мин, 6 шлиц)

Заводской номер: 78.41.060 Количество на модель: 1

78.41.060

1

Номер детали на чертеже:

Вал отбора мощности

Заводской номер: 78.41.050 Количество на модель: 1

78.41.050

1

044057

78.41.050

Код: 044057

Артикул: 78.41.050,

Производитель:

Номер детали на чертеже:

Пружина

Заводской номер: 77.41.315 Количество на модель: 1

77.41.315

1

Номер детали на чертеже:

Проставка

Заводской номер: 77.41.351-1 Количество на модель: 1

77.41.351-1

1

Номер детали на чертеже:

Прокладка корпуса ВОМ

Заводской номер: 77.41.334А Количество на модель: 1

77.41.334А

1

Номер детали на чертеже:

Прокладка

Заводской номер: 77.41.332-1 Количество на модель: 1

77.41.332-1

1

Номер детали на чертеже:

Рычаг вилки в сборе

Заводской номер: 77.41.033-1 Количество на модель: 1

77.41.033-1

1

Номер детали на чертеже:

Рычаг переключения

Заводской номер: 77.41.338 Количество на модель: 1

77.41.338

1

Номер детали на чертеже:

Стакан подшипника верхний

Заводской номер: 77.41.329-1 Количество на модель: 1

77.41.329-1

1

Номер детали на чертеже:

Шестерня ведущая (540 об/мин.)

Заводской номер: 77.41.363 Количество на модель: 1

77.41.363

1

Номер детали на чертеже:

Шарик

Заводской номер: Б15.081-200 Количество на модель: 1

Б15.081-200

1

016866

200 (6200) 200

Код: 016866

Артикул: 200 (6200), 200

Производитель:

Номер детали на чертеже:

Шайба ГОСТ 6402-70

Заводской номер: 12.65Г Количество на модель: 8

12.65Г

8

Номер детали на чертеже:

Шайба ГОСТ 6402-70

Заводской номер: 10.65Г Количество на модель: 4

10.65Г

4

Номер детали на чертеже:

Шайба

Заводской номер: 77.41.360 Количество на модель: 1

77.41.360

1

Номер детали на чертеже:

Шайба упорная ведущего вала

Заводской номер: 77.41.326-1 Количество на модель: 1

77.41.326-1

1

Номер детали на чертеже:

Управление

Заводской номер: 78.41.011 Количество на модель: 1

78.41.011

1

Номер детали на чертеже:

Тяга с вилкой

Заводской номер: 78.41.013 Количество на модель: 1

78.41.013

1

Номер детали на чертеже:

Тяга с вилкой

Заводской номер: 78.41.012 Количество на модель: 1

78.41.012

1

Номер детали на чертеже:

Подшипник ГОСТ 8328-75

Заводской номер: 60-2213КМ Количество на модель: 1

60-2213КМ

1

Номер детали на чертеже:

Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23)

Заводской номер: 50213 Количество на модель: 1

50213

1

Номер детали на чертеже:

ВОМ

Заводской номер: 78.41.005 Количество на модель:

78.41.005

Номер детали на чертеже:

Вилка переключения

Заводской номер: 77.41.032-1 Количество на модель: 1

77.41.032-1

1

Номер детали на чертеже:

Вилка

Заводской номер: А40-17 Количество на модель: 1

А40-17

1

Номер детали на чертеже:

Валик управления в сборе

Заводской номер: К77.41.042 Количество на модель: 1

К77.41.042

1

Номер детали на чертеже:

Валик переключения

Заводской номер: 77.41.339-2 Количество на модель: 1

77.41.339-2

1

Номер детали на чертеже:

Вал ведущий

Заводской номер: 77.41.325-1 Количество на модель: 1

77.41.325-1

1

Номер детали на чертеже:

Болт

Заводской номер: М10.6gх35 Количество на модель: 1

М10.6gх35

1

Номер детали на чертеже:

Болт

Заводской номер: М12.6gх70 Количество на модель: 4

М12.6gх70

4

Номер детали на чертеже:

Болт

Заводской номер: М12.6gх35 Количество на модель: 9

М12.6gх35

9

Номер детали на чертеже:

Втулка

Заводской номер: 77.41.302-2 Количество на модель: 2

77.41.302-2

2

Номер детали на чертеже:

Гайка

Заводской номер: М12х1,25 Количество на модель: 1

М12х1,25

1

Номер детали на чертеже:

Кольцо пружинное упорное

Заводской номер: 77.41.189А Количество на модель: 1

77.41.189А

1

Номер детали на чертеже:

Палец

Заводской номер: А40-18-01 Количество на модель: 1

А40-18-01

1

Номер детали на чертеже:

Крышка подшипника верхняя

Заводской номер: 77.41.034-2 Количество на модель: 1

77.41.034-2

1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: К77.41.044 Количество на модель: 1

К77.41.044

1

Номер детали на чертеже:

Корпус со втулками

Заводской номер: 77.41.048 Количество на модель: 1

77.41.048

1

Номер детали на чертеже:

Корпус

Заводской номер: 77.41.301-1 Количество на модель: 1

77.41.301-1

1

Номер детали на чертеже:

Кольцо ГОСТ 13940-68

Заводской номер: 2В65 Количество на модель: 2

2В65

2

Номер детали на чертеже:

Кольцо ГОСТ 13940-68

Заводской номер: 2В35 Количество на модель: 1

2В35

1

Номер детали на чертеже:

Кольцо

Заводской номер: 77.41.345 Количество на модель: 1

77.41.345

1

Номер детали на чертеже:

Кольцо запорное ведущего вала

Заводской номер: 77.41.337А Количество на модель: 1

77.41.337А

1

Номер детали на чертеже:

Болт

Заводской номер: М10.6gх20 Количество на модель: 3

М10.6gх20

3
