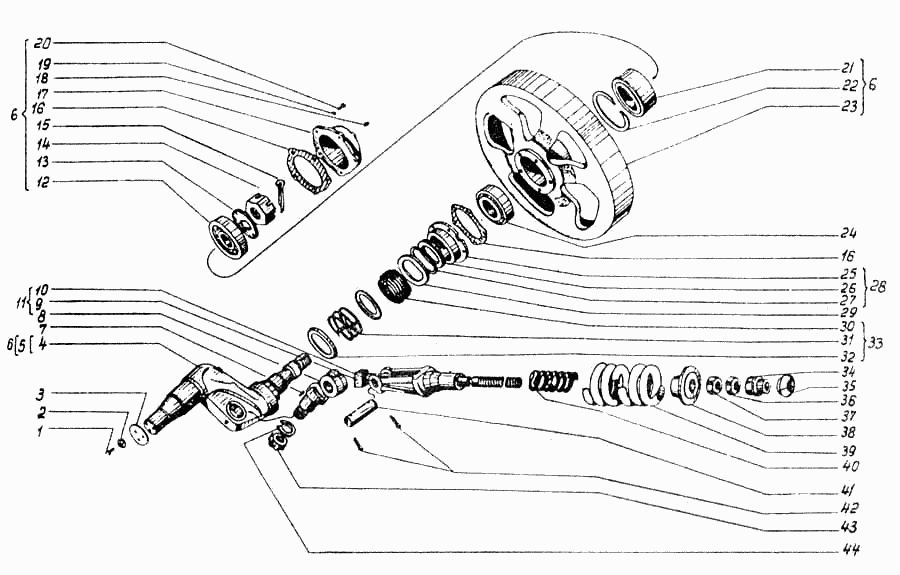

Колесо направляющее ДТ-75МВ. Каталог 2002г.

Каретка подвески ДТ-75МВ Ролик поддерживающий ДТ-75МВ

Вид отображения:

Детали справа

По ширине экрана

85.32.002

85.32.001

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Колесо направляющее левое в сборе

Заводской номер: 85.32.002 Количество на модель: 1

85.32.002

1

Номер детали на чертеже:

Колесо направляющее правое в сборе

Заводской номер: 85.32.001 Количество на модель: 1

85.32.001

1

1

Номер детали на чертеже:

1

Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70

Заводской номер: Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70 Количество на модель: 3

Болт М12х1.25.6gх25.58.016 ГОСТ 7796-70

3

2

Номер детали на чертеже:

2

Шайба 1265Г05 ГОСТ 6402-70

Заводской номер: Шайба 1265Г05 ГОСТ 6402-70 Количество на модель: 3

Шайба 1265Г05 ГОСТ 6402-70

3

3

Номер детали на чертеже:

3

Шайба упорная

Заводской номер: 77.32.110 Количество на модель: 1

77.32.110

1

4

Номер детали на чертеже:

4

Ось коленчатая

Заводской номер: 85.32.101-2 Количество на модель: 1

85.32.101-2

1

5

Номер детали на чертеже:

5

Ось коленчатая

Заводской номер: 85.32.011-2 Количество на модель: 1

85.32.011-2

1

6

Номер детали на чертеже:

6

Колесо направляющее

Заводской номер: 85.32.012 Количество на модель:

85.32.012

7

Номер детали на чертеже:

7

Шпонка сегментная

Заводской номер: 85.32.103 Количество на модель: 1

85.32.103

1

8

Номер детали на чертеже:

8

Ушко

Заводской номер: 77.32.109-1 Количество на модель: 1

77.32.109-1

1

047734

77.32.109-1

Код: 047734

Артикул: 77.32.109-1,

Производитель:

9

Номер детали на чертеже:

9

Болт натяжной

Заводской номер: 77.32.102 Количество на модель: 1

77.32.102

1

066510

77.32.102

Код: 066510

Артикул: 77.32.102,

Производитель:

10

Номер детали на чертеже:

10

Упор пружины

Заводской номер: 77.32.112А Количество на модель: 1

77.32.112А

1

11

Номер детали на чертеже:

11

Амортизатор механический

Заводской номер: 85.32.013 Количество на модель:

85.32.013

043942

85.32.013

Код: 043942

Артикул: 85.32.013,

Производитель:

12

Номер детали на чертеже:

12

Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79

Заводской номер: Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79 Количество на модель: 1

Подшипник роликовый конический 0-7311К (55х120х32) ГОСТ 333-79

1

13

Номер детали на чертеже:

13

Шайба упорная

Заводской номер: 85.32.113 Количество на модель: 1

85.32.113

1

14

Номер детали на чертеже:

14

Гайка

Заводской номер: 85.32.114 Количество на модель: 1

85.32.114

1

15

Номер детали на чертеже:

15

Шплинт 8х70 ГОСТ 397-79

Заводской номер: Шплинт 8х70 ГОСТ 397-79 Количество на модель: 1

Шплинт 8х70 ГОСТ 397-79

1

16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 77.32.106А Количество на модель: 2

77.32.106А

2

17

Номер детали на чертеже:

17

Крышка

Заводской номер: 77.32.104 Количество на модель: 1

77.32.104

1

044832

77.32.104А

Код: 044832

Артикул: 77.32.104А,

Производитель:

18

Номер детали на чертеже:

18

Пробка 2-1МК16.10КП 06 ГОСТ 12717-78

Заводской номер: Пробка 2-1МК16.10КП 06 ГОСТ 12717-78 Количество на модель: 2

Пробка 2-1МК16.10КП 06 ГОСТ 12717-78

2

19

Номер детали на чертеже:

19

Шайба 1065Г05 ГОСТ 6402-70

Заводской номер: Шайба 1065Г05 ГОСТ 6402-70 Количество на модель: 10

Шайба 1065Г05 ГОСТ 6402-70

10

20

Номер детали на чертеже:

20

Болт М10.6gх25.58.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх25.58.016 ГОСТ 7796-70 Количество на модель: 10

Болт М10.6gх25.58.016 ГОСТ 7796-70

10

21

Номер детали на чертеже:

21

Втулка распорная

Заводской номер: 77.32.117 Количество на модель: 1

77.32.117

1

22

Номер детали на чертеже:

22

Кольцо 2В120 ГОСТ 13941-68

Заводской номер: Кольцо 2В120 ГОСТ 13941-68 Количество на модель: 1

Кольцо 2В120 ГОСТ 13941-68

1

23

Номер детали на чертеже:

23

Колесо направляющее

Заводской номер: 77.32.105Ж Количество на модель: 1

77.32.105Ж

1

044641

ЧЕТРА

А77.32.105Ж 77.32.105Ж

Код: 044641

Артикул: А77.32.105Ж, 77.32.105Ж

Производитель: ЧЕТРА

24

Номер детали на чертеже:

24

Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79

Заводской номер: Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79 Количество на модель: 1

Подшипник роликовый конический 0-7513К (65х20х33) ГОСТ 333-79

1

25

Номер детали на чертеже:

25

Корпус уплотнения внешний

Заводской номер: 77.32.118-1 Количество на модель: 1

77.32.118-1

1

655151

77.32.118-1

Код: 655151

Артикул: 77.32.118-1,

Производитель:

26

Номер детали на чертеже:

26

Кольцо уплотнительное

Заводской номер: 54.32.426-2 Количество на модель: 1

54.32.426-2

1

27

Номер детали на чертеже:

27

Кольцо

Заводской номер: 54.32.438 Количество на модель: 1

54.32.438

1

28

Номер детали на чертеже:

28

Корпус уплотнения в сборе

Заводской номер: 77.32.012 Количество на модель: 1

77.32.012

1

29

Номер детали на чертеже:

29

Кольцо уплотнительное малое

Заводской номер: 54.32.429 Количество на модель: 1

54.32.429

1

30

Номер детали на чертеже:

30

Чехол уплотнения

Заводской номер: 54.32.430Б Количество на модель: 1

54.32.430Б

1

31

Номер детали на чертеже:

31

Пружина уплотнения в сборе

Заводской номер: 54.32.023 Количество на модель:

54.32.023

32

Номер детали на чертеже:

32

Шайба нажимная

Заводской номер: 54.32.434-1А Количество на модель: 2

54.32.434-1А

2

33

Номер детали на чертеже:

33

Чехол уплотнения в сборе

Заводской номер: 54.32.025 Количество на модель: 1

54.32.025

1

066477

54.32.025

Код: 066477

Артикул: 54.32.025,

Производитель:

34

Номер детали на чертеже:

34

Гайка регулировочная натяжения

Заводской номер: 77.32.107А Количество на модель: 1

77.32.107А

1

35

Номер детали на чертеже:

35

Яблоко упорное

Заводской номер: 77.32.108 Количество на модель: 1

77.32.108

1

36

Номер детали на чертеже:

36

Гайка М36х3.8.016 ГОСТ 5916-70

Заводской номер: Гайка М36х3.8.016 ГОСТ 5916-70 Количество на модель: 1

Гайка М36х3.8.016 ГОСТ 5916-70

1

37

Номер детали на чертеже:

37

Гайка М36х 3.8.016 ГОСТ 5915-70

Заводской номер: Гайка М36х 3.8.016 ГОСТ 5915-70 Количество на модель: 1

Гайка М36х 3.8.016 ГОСТ 5915-70

1

38

Номер детали на чертеже:

38

Упор

Заводской номер: 77.32.1146 Количество на модель: 1

77.32.1146

1

39

Номер детали на чертеже:

39

Пружина

Заводской номер: 77.32.115 Количество на модель: 1

77.32.115

1

40

Номер детали на чертеже:

40

Пружина малая

Заводской номер: 77.32.116 Количество на модель: 1

77.32.116

1

41

Номер детали на чертеже:

41

Палец ушка

Заводской номер: 77.32.111 Количество на модель: 1

77.32.111

1

42

Номер детали на чертеже:

42

Шплинт 6,3х50 ГОСТ 397-79

Заводской номер: Шплинт 6,3х50 ГОСТ 397-79 Количество на модель: 2

Шплинт 6,3х50 ГОСТ 397-79

2

43

Номер детали на чертеже:

43

Гайка М30х2-6Н.8.016 ГОСТ 15522-70

Заводской номер: Гайка М30х2-6Н.8.016 ГОСТ 15522-70 Количество на модель: 1

Гайка М30х2-6Н.8.016 ГОСТ 15522-70

1

44

Номер детали на чертеже:

44

Шайба 30 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 30 65Г 05 ГОСТ 6402-70 Количество на модель: 1

Шайба 30 65Г 05 ГОСТ 6402-70

1
