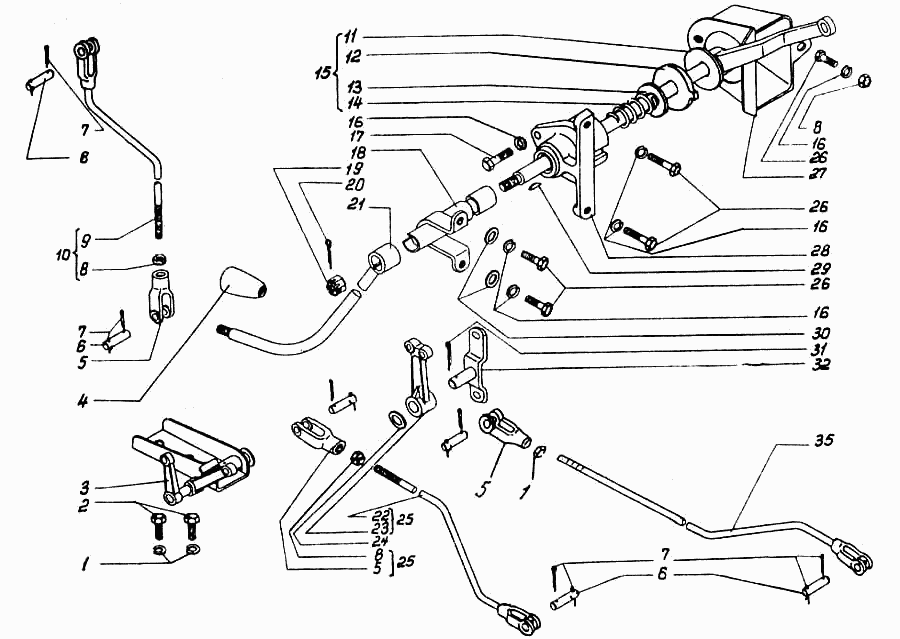

Управление дизелем ДТ-75МВ. Каталог 2002г.

Радиатор масляный ДТ-75МВ Управление запуском дизеля ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Управление дизелем

Заводской номер: 88.20.002 Количество на модель:
88.20.002
1

Номер детали на чертеже:

1

Болт М8.6gх20.88. 35.016 ГОСТ 7796-70

Заводской номер: Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 Количество на модель: 5
Болт М8.6gх20.88. 35.016 ГОСТ 7796-70
5
1

Номер детали на чертеже:

1

Шайба 1065Г05 ГОСТ 6402-70

Заводской номер: Шайба 1065Г05 ГОСТ 6402-70 Количество на модель: 2
Шайба 1065Г05 ГОСТ 6402-70
2
2

Номер детали на чертеже:

2

Болт М10.6gх18.58.016 ГОСТ 7796-70

Заводской номер: Болт М10.6gх18.58.016 ГОСТ 7796-70 Количество на модель: 2
Болт М10.6gх18.58.016 ГОСТ 7796-70
2
2

Номер детали на чертеже:

2

Диск

Заводской номер: 77.20.114А Количество на модель: 1
77.20.114А
1
3

Номер детали на чертеже:

3

Кронштейн с рычагами

Заводской номер: 88.20.021 Количество на модель: 1
88.20.021
1
4

Номер детали на чертеже:

4

Рукоятка управления

Заводской номер: А13.05.000 Количество на модель: 1
А13.05.000
1
5

Номер детали на чертеже:

5

Вилка

Заводской номер: 77.20.111А Количество на модель: 6
77.20.111А
6
6

Номер детали на чертеже:

6

Палец

Заводской номер: 54.20.405-1 Количество на модель: 4
54.20.405-1
4
7

Номер детали на чертеже:

7

Шплинт 3,2х18 ГОСТ 397-79

Заводской номер: Шплинт 3,2х18 ГОСТ 397-79 Количество на модель: 8
Шплинт 3,2х18 ГОСТ 397-79
8
8

Номер детали на чертеже:

8

Гайка М8.6.016 ГОСТ 5915-70

Заводской номер: Гайка М8.6.016 ГОСТ 5915-70 Количество на модель:
Гайка М8.6.016 ГОСТ 5915-70
9

Номер детали на чертеже:

9

Тяга вертикальная

Заводской номер: 88.20.023-1 Количество на модель: 1
88.20.023-1
1
10

Номер детали на чертеже:

10

Тяга вертикальная

Заводской номер: 88.20.031 Количество на модель:
88.20.031
11

Номер детали на чертеже:

11

Рычаг верхний

Заводской номер: 78.20.031 Количество на модель: 1
78.20.031
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 77.20.115 Количество на модель: 1
77.20.115
1
14

Номер детали на чертеже:

14

Пружина

Заводской номер: 77.20.109 Количество на модель: 1
77.20.109
1
15

Номер детали на чертеже:

15

Муфта

Заводской номер: 78.20.030 Количество на модель:
78.20.030
16

Номер детали на чертеже:

16

Шайба 8 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 8 65Г 05 ГОСТ 6402-70 Количество на модель: 5
Шайба 8 65Г 05 ГОСТ 6402-70
5
18

Номер детали на чертеже:

18

Труба с кронштейном

Заводской номер: 78.20.022-1 Количество на модель: 1
78.20.022-1
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 88.20.211 Количество на модель: 1
88.20.211
1
20

Номер детали на чертеже:

20

Шплинт 4х32 ГОСТ 397-79

Заводской номер: Шплинт 4х32 ГОСТ 397-79 Количество на модель: 1
Шплинт 4х32 ГОСТ 397-79
1
21

Номер детали на чертеже:

21

Рычаг управления

Заводской номер: 78.20.206 Количество на модель: 1
78.20.206
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: 88.20.024 Количество на модель:
88.20.024
23

Номер детали на чертеже:

23

Рычаг промежуточный

Заводской номер: 85.20-1МЛ Количество на модель: 1
85.20-1МЛ
1
24

Номер детали на чертеже:

24

Шайба 12.01.013 ГОСТ 11371-78

Заводской номер: Шайба 12.01.013 ГОСТ 11371-78 Количество на модель: 1
Шайба 12.01.013 ГОСТ 11371-78
1
26

Номер детали на чертеже:

26

Болт М8.6gх25.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8.6gх25.88.35.016 ГОСТ 7796-70 Количество на модель: 1
Болт М8.6gх25.88.35.016 ГОСТ 7796-70
1
27

Номер детали на чертеже:

27

Кожух в сборе

Заводской номер: 88.20.029 Количество на модель:
88.20.029
28

Номер детали на чертеже:

28

Корпус муфты

Заводской номер: 78.20.222 Количество на модель: 1
78.20.222
1
29

Номер детали на чертеже:

29

Шпонка 4х6,5 ГОСТ 24071-80

Заводской номер: Шпонка 4х6,5 ГОСТ 24071-80 Количество на модель: 1
Шпонка 4х6,5 ГОСТ 24071-80
1
30

Номер детали на чертеже:

30

Шайба 8.01.013 ГОСТ 11371-78

Заводской номер: Шайба 8.01.013 ГОСТ 11371-78 Количество на модель: 2
Шайба 8.01.013 ГОСТ 11371-78
2
31

Номер детали на чертеже:

31

Шплинт 3,2х20 ГОСТ 397-79

Заводской номер: Шплинт 3,2х20 ГОСТ 397-79 Количество на модель: 1
Шплинт 3,2х20 ГОСТ 397-79
1
32

Номер детали на чертеже:

32

Кронштейн промежуточный в сборе

Заводской номер: 85.20.013 Количество на модель: 1
85.20.013
1
33

Номер детали на чертеже:

33

Пружина

Заводской номер: 78.20.209 Количество на модель: 1
78.20.209
1
36

Номер детали на чертеже:

36

Тяга топливного насоса

Заводской номер: 88.20.025 Количество на модель:
88.20.025
