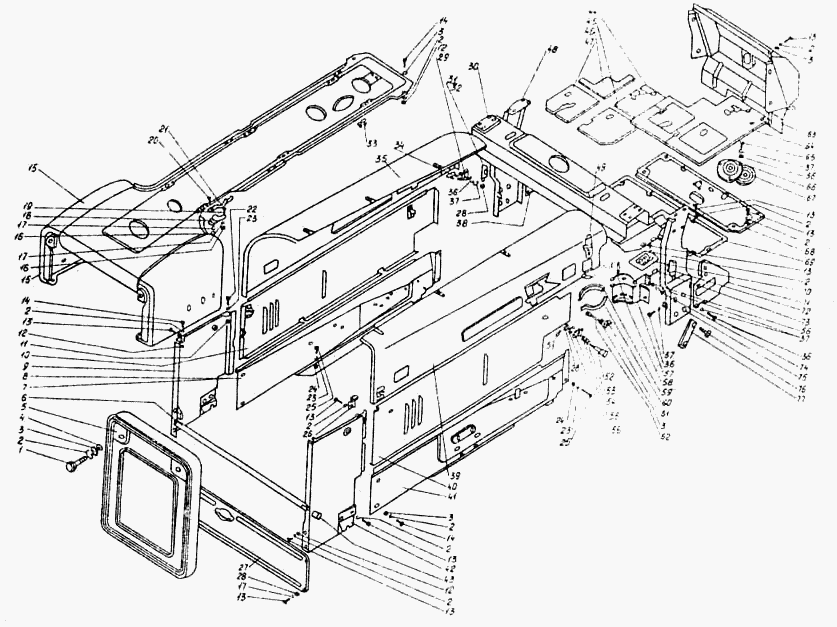

Обшивка трактора ДТ-75МВ. Каталог 2002г.

Установка вентиляционная. Крыльчатка ДТ-75МВ Общий вид дизеля А-41 (вид справа) ДТ-75МВ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт М20х1,5х45.66.40.016 ГОСТ 7796-70

Заводской номер: Болт М20х1,5х45.66.40.016 ГОСТ 7796-70 Количество на модель: 4
Болт М20х1,5х45.66.40.016 ГОСТ 7796-70
4

Номер детали на чертеже:

Гайка М16х1.5 ГОСТ 5915-70

Заводской номер: Гайка М16х1.5 ГОСТ 5915-70 Количество на модель: 6
Гайка М16х1.5 ГОСТ 5915-70
6

Номер детали на чертеже:

Гайка М8.6.016 ГОСТ 5915-70

Заводской номер: Гайка М8.6.016 ГОСТ 5915-70 Количество на модель: 11
Гайка М8.6.016 ГОСТ 5915-70
11

Номер детали на чертеже:

Обшивка

Заводской номер: 88.47.003 Количество на модель: 1
88.47.003
1

Номер детали на чертеже:

Шайба 16.01 ГОСТ 11371-78

Заводской номер: Шайба 16.01 ГОСТ 11371-78 Количество на модель: 10
Шайба 16.01 ГОСТ 11371-78
10
1

Номер детали на чертеже:

1

Винт

Заводской номер: 88.47.082 Количество на модель: 2
88.47.082
2
2

Номер детали на чертеже:

2

Шайба 1065Г05 ГОСТ 6402-70

Заводской номер: Шайба 1065Г05 ГОСТ 6402-70 Количество на модель: 33
Шайба 1065Г05 ГОСТ 6402-70
33
3

Номер детали на чертеже:

3

Шайба 10.01 ГОСТ 11371-78

Заводской номер: Шайба 10.01 ГОСТ 11371-78 Количество на модель: 16
Шайба 10.01 ГОСТ 11371-78
16
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 88.47.285 Количество на модель: 2
88.47.285
2
5

Номер детали на чертеже:

5

Решетка

Заводской номер: 88.47.059-1 Количество на модель: 1
88.47.059-1
1
6

Номер детали на чертеже:

6

Стяжка нижняя

Заводской номер: 88.47.251 Количество на модель: 1
88.47.251
1
8

Номер детали на чертеже:

8

Лист боковой передний правый

Заводской номер: 88.47.246-1 Количество на модель: 1
88.47.246-1
1
9

Номер детали на чертеже:

9

Боковина правая

Заводской номер: 88.47.060-1 Количество на модель: 1
88.47.060-1
1
10

Номер детали на чертеже:

10

Боковина правая

Заводской номер: 88.47.062-2 Количество на модель: 1
88.47.062-2
1
11

Номер детали на чертеже:

11

Гайка М12.6.016 ГОСТ 5915-70

Заводской номер: Гайка М12.6.016 ГОСТ 5915-70 Количество на модель: 6
Гайка М12.6.016 ГОСТ 5915-70
6
12

Номер детали на чертеже:

12

Гайка М10.6.016 ГОСТ 5915-70

Заводской номер: Гайка М10.6.016 ГОСТ 5915-70 Количество на модель: 10
Гайка М10.6.016 ГОСТ 5915-70
10
13

Номер детали на чертеже:

13

Болт М10-6gх20.58.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх20.58.016 ГОСТ 7796-70 Количество на модель: 23
Болт М10-6gх20.58.016 ГОСТ 7796-70
23
14

Номер детали на чертеже:

14

Болт М10х6gх25.58.016 ГОСТ 7796-70

Заводской номер: Болт М10х6gх25.58.016 ГОСТ 7796-70 Количество на модель: 12
Болт М10х6gх25.58.016 ГОСТ 7796-70
12
15

Номер детали на чертеже:

15

Щит капоте

Заводской номер: 88.47.089 Количество на модель: 1
88.47.089
1
16

Номер детали на чертеже:

16

Гайка М6.6.016 ГОСТ 5915-70

Заводской номер: Гайка М6.6.016 ГОСТ 5915-70 Количество на модель: 24
Гайка М6.6.016 ГОСТ 5915-70
24
17

Номер детали на чертеже:

17

Шайба 665Г05 ГОСТ 6402-70

Заводской номер: Шайба 665Г05 ГОСТ 6402-70 Количество на модель: 24
Шайба 665Г05 ГОСТ 6402-70
24
18

Номер детали на чертеже:

18

Петля

Заводской номер: 88.47.092 Количество на модель: 6
88.47.092
6
19

Номер детали на чертеже:

19

Винт М6-6gх16.58.016 ГОСТ 17473-72

Заводской номер: Винт М6-6gх16.58.016 ГОСТ 17473-72 Количество на модель: 12
Винт М6-6gх16.58.016 ГОСТ 17473-72
12
20

Номер детали на чертеже:

20

Винт М6-6gх18.58.016 ГОСТ 17473-72

Заводской номер: Винт М6-6gх18.58.016 ГОСТ 17473-72 Количество на модель: 8
Винт М6-6gх18.58.016 ГОСТ 17473-72
8
21

Номер детали на чертеже:

21

Фиксатор

Заводской номер: 88.47.345 Количество на модель: 2
88.47.345
2
22

Номер детали на чертеже:

22

Болт М12х6gх30.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М12х6gх30.88.35.016 ГОСТ 7796-70 Количество на модель: 2
Болт М12х6gх30.88.35.016 ГОСТ 7796-70
2
24

Номер детали на чертеже:

24

Шайба 12.01 ГОСТ 11371-78

Заводской номер: Шайба 12.01 ГОСТ 11371-78 Количество на модель: 18
Шайба 12.01 ГОСТ 11371-78
18
25

Номер детали на чертеже:

25

Болт М12-6gх25.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М12-6gх25.88.35.016 ГОСТ 7796-70 Количество на модель: 28
Болт М12-6gх25.88.35.016 ГОСТ 7796-70
28
26

Номер детали на чертеже:

26

Кронштейн усилителя

Заводской номер: 88.47.078 Количество на модель: 2
88.47.078
2
27

Номер детали на чертеже:

27

Крышка передняя

Заводской номер: Б78.47.111-1 Количество на модель: 1
Б78.47.111-1
1
29

Номер детали на чертеже:

29

Крючок задний правый

Заводской номер: 88.47.248-2 Количество на модель: 1
88.47.248-2
1
30

Номер детали на чертеже:

30

Опора

Заводской номер: 88.47.081 Количество на модель: 1
88.47.081
1
31

Номер детали на чертеже:

31

Кронштейн правый

Заводской номер: 88.85.030 Количество на модель: 1
88.85.030
1
32

Номер детали на чертеже:

32

Опора левая

Заводской номер: 88.47.245-2 Количество на модель: 1
88.47.245-2
1
33

Номер детали на чертеже:

33

Буфер

Заводской номер: 88.47.370 Количество на модель: 10
88.47.370
10
34

Номер детали на чертеже:

34

Буфер

Заводской номер: 88.47.371 Количество на модель: 6
88.47.371
6
35

Номер детали на чертеже:

35

Боковина верхняя правая

Заводской номер: 78.47.023 Количество на модель: 1
78.47.023
1
36

Номер детали на чертеже:

36

Болт М8-6gх20.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх20.88.35.016 ГОСТ 7796-70 Количество на модель: 11
Болт М8-6gх20.88.35.016 ГОСТ 7796-70
11
37

Номер детали на чертеже:

37

Шайба 8 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 8 65Г 05 ГОСТ 6402-70 Количество на модель: 26
Шайба 8 65Г 05 ГОСТ 6402-70
26
38

Номер детали на чертеже:

38

Щиток правый

Заводской номер: 88.47.241-2 Количество на модель: 1
88.47.241-2
1
39

Номер детали на чертеже:

39

Боковина верхняя левая

Заводской номер: 88.47.091 Количество на модель: 1
88.47.091
1
40

Номер детали на чертеже:

40

Боковина левая

Заводской номер: 88.47.063-2 Количество на модель: 1
88.47.063-2
1
41

Номер детали на чертеже:

41

Лист боковой передний левый

Заводской номер: 88.47.247-1 Количество на модель: 1
88.47.247-1
1
42

Номер детали на чертеже:

42

Боковина левая

Заводской номер: 88.47.061-1 Количество на модель: 1
88.47.061-1
1
44

Номер детали на чертеже:

44

Подкладка

Заводской номер: 88.47.307-1 Количество на модель: 1
88.47.307-1
1
45

Номер детали на чертеже:

45

Подкладка

Заводской номер: 88.47.306-1 Количество на модель: 1
88.47.306-1
1
46

Номер детали на чертеже:

46

Подкладка

Заводской номер: 88.47.305-1 Количество на модель: 1
88.47.305-1
1
47

Номер детали на чертеже:

47

Подкладка

Заводской номер: 88.47.304-1 Количество на модель: 1
88.47.304-1
1
48

Номер детали на чертеже:

48

Стойка правая

Заводской номер: 88.47.057-2 Количество на модель: 1
88.47.057-2
1
49

Номер детали на чертеже:

49

Защелка

Заводской номер: 77.47.017-1А Количество на модель: 4
77.47.017-1А
4
50

Номер детали на чертеже:

50

Крючок задний левый

Заводской номер: 88.47.249-2 Количество на модель: 1
88.47.249-2
1
52

Номер детали на чертеже:

52

Ручка в сборе

Заводской номер: 88.47.083 Количество на модель: 4
88.47.083
4
54

Номер детали на чертеже:

54

Пружина внутренняя

Заводской номер: 77.36.131 Количество на модель: 4
77.36.131
4
55

Номер детали на чертеже:

55

Захват

Заводской номер: 88.47.324 Количество на модель: 4
88.47.324
4
56

Номер детали на чертеже:

56

Шайба 8.01 ГОСТ 11371-78

Заводской номер: Шайба 8.01 ГОСТ 11371-78 Количество на модель: 9
Шайба 8.01 ГОСТ 11371-78
9
57

Номер детали на чертеже:

57

Стойка правая

Заводской номер: 88.85.032 Количество на модель: 1
88.85.032
1
58

Номер детали на чертеже:

58

Ось

Заводской номер: А30.06.104 Количество на модель: 3
А30.06.104
3
59

Номер детали на чертеже:

59

Стяжка

Заводской номер: 88.85.150 Количество на модель: 1
88.85.150
1
60

Номер детали на чертеже:

60

Стяжка

Заводской номер: 88.85.149 Количество на модель: 1
88.85.149
1
62

Номер детали на чертеже:

62

Винт-серьга

Заводской номер: А30.06.101 Количество на модель: 1
А30.06.101
1
63

Номер детали на чертеже:

63

Крышка задняя

Заводской номер: 88.47.022-4 Количество на модель: 1
88.47.022-4
1
64

Номер детали на чертеже:

64

Коврик правый

Заводской номер: 88.47.226-2 Количество на модель: 1
88.47.226-2
1
65

Номер детали на чертеже:

65

Болт М8-6gх16.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх16.88.35.016 ГОСТ 7796-70 Количество на модель: 13
Болт М8-6gх16.88.35.016 ГОСТ 7796-70
13
66

Номер детали на чертеже:

66

Колпак

Заводской номер: 88.47.315 Количество на модель: 2
88.47.315
2
67

Номер детали на чертеже:

67

Уплотнение

Заводской номер: К77.47.317 Количество на модель: 2
К77.47.317
2
68

Номер детали на чертеже:

68

Пол задний

Заводской номер: 88.47.055-1 Количество на модель: 1
88.47.055-1
1
69

Номер детали на чертеже:

69

Пол передний

Заводской номер: 88.47.054-2 Количество на модель: 1
88.47.054-2
1
70

Номер детали на чертеже:

70

Крышка

Заводской номер: 88.47.088 Количество на модель: 1
88.47.088
1
71

Номер детали на чертеже:

71

Щиток левый

Заводской номер: 88.47.242-2 Количество на модель: 1
88.47.242-2
1
72

Номер детали на чертеже:

72

Опора правая

Заводской номер: 88.47.243-2 Количество на модель: 1
88.47.243-2
1
73

Номер детали на чертеже:

73

Лапка захвата

Заводской номер: 88.47.244-1 Количество на модель: 2
88.47.244-1
2
73

Номер детали на чертеже:

73

Шайба 1265Г05 ГОСТ 6402-70

Заводской номер: Шайба 1265Г05 ГОСТ 6402-70 Количество на модель: 35
Шайба 1265Г05 ГОСТ 6402-70
35
74

Номер детали на чертеже:

74

Болт М8-6gх25.88.35.016 ГОСТ 7796-70

Заводской номер: Болт М8-6gх25.88.35.016 ГОСТ 7796-70 Количество на модель: 2
Болт М8-6gх25.88.35.016 ГОСТ 7796-70
2
75

Номер детали на чертеже:

75

Стойка левая

Заводской номер: 88.47.058-2 Количество на модель: 1
88.47.058-2
1
76

Номер детали на чертеже:

76

Болт

Заводской номер: 88.47.294 Количество на модель: 4
88.47.294
4
77

Номер детали на чертеже:

77

Пластина

Заводской номер: 88.47.291 Количество на модель: 2
88.47.291
2
Установка вентиляционная. Крыльчатка ДТ-75МВ Общий вид дизеля А-41 (вид справа) ДТ-75МВ
Вернуться в раздел каталога
