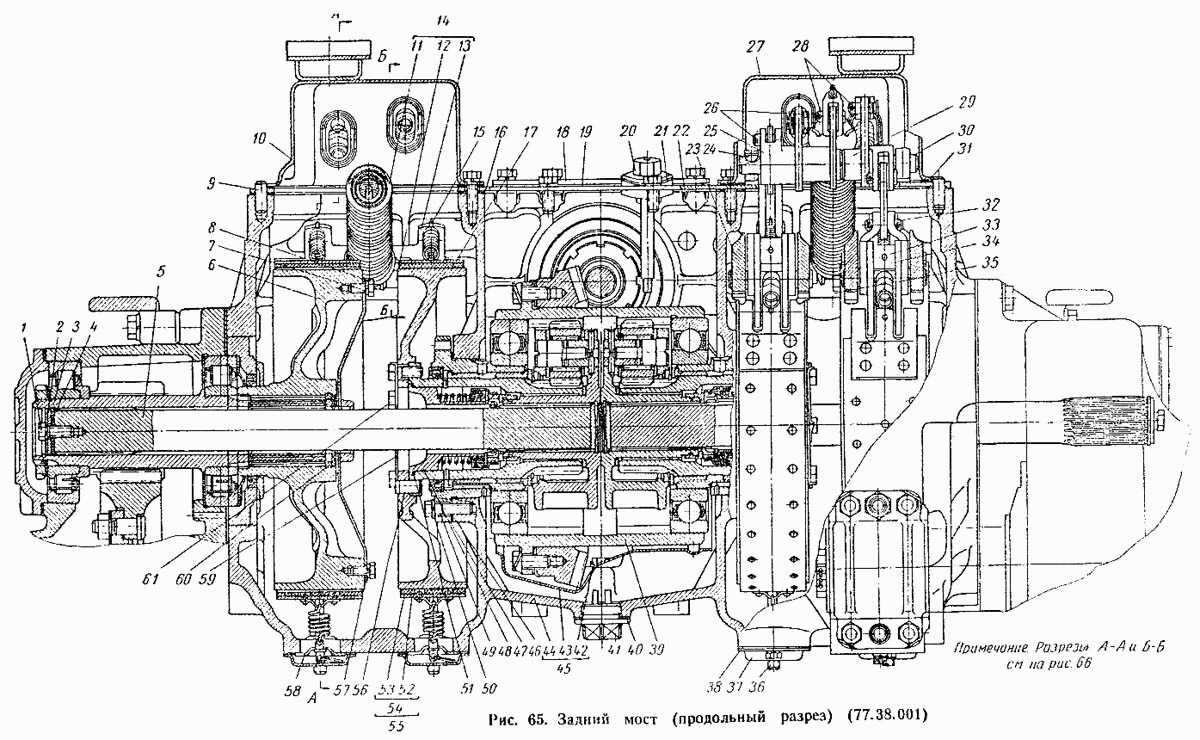

Задний мост (продольный разрез) (77.38.001) ДТ-75М. Каталог 1996г.

Детали карданной передачи ДТ-75М Задний мост (разрез по остановочному тормозу и тормозу планетарного механизма) (77.38.001) ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт М12Х60, ГОСТ 7795-62

Заводской номер: Болт М12Х60 Количество на модель: 2
Болт М12Х60
2

Номер детали на чертеже:

Шкив остановочного тормоза с запорными планками в сборе (для запасных частей)

Заводской номер: 77.38.056Р Количество на модель: 2
77.38.056Р
2

Номер детали на чертеже:

Мост задний

Заводской номер: 77.38.001 Количество на модель: 1
77.38.001
1

Номер детали на чертеже:

Лента остановочного тормоза в сборе (только для запасных частей)

Заводской номер: 77.38.040 Количество на модель: 2
77.38.040
2

Номер детали на чертеже:

Комплект сателлита с осью сателлита и игольчатыми роликами в сборе (для запасных частей)

Заводской номер: 77.38.055Р Количество на модель: 6
77.38.055Р
6

Номер детали на чертеже:

Болт М8Х16, ГОСТ 7796-62

Заводской номер: Болт М8Х16 Количество на модель: 8
Болт М8Х16
8
1

Номер детали на чертеже:

1

Болт М12Х25, ГОСТ 7796-62

Заводской номер: Болт М12Х25 Количество на модель: 14
Болт М12Х25
14
2

Номер детали на чертеже:

2

Шайба пружинная 12Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Н Количество на модель: 34
Шайба пружинная 12Н
34
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 77.38.198 Количество на модель: 2
77.38.198
2
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 77.38.199 Количество на модель: 2
77.38.199
2
5

Номер детали на чертеже:

5

Вал заднего моста

Заводской номер: 77.38.102 Количество на модель: 2
77.38.102
2
044024
Не указан
77.38.102
Вал ДТ-75 заднего моста
Код: 044024
Артикул: 77.38.102,
Под заказ

На складах : Под заказ

Производитель: Не указан
6

Номер детали на чертеже:

6

Шкив остановочного тормоза

Заводской номер: 77.38.146-1 Количество на модель: 2
77.38.146-1
2
8

Номер детали на чертеже:

8

Болт М10Х20, ГОСТ 7796-62

Заводской номер: Болт М10Х20 Количество на модель: 8
Болт М10Х20
8
9

Номер детали на чертеже:

9

Штифт

Заводской номер: А38-89 Количество на модель: 2
А38-89
2
10

Номер детали на чертеже:

10

Коробка управления левая в сборе

Заводской номер: 77.38.030-1 Количество на модель: 1
77.38.030-1
1
11

Номер детали на чертеже:

11

Пружины планетарного тормоза в сборе

Заводской номер: 77.38.036 Количество на модель: 2
77.38.036
2
12

Номер детали на чертеже:

12

Втулка распорная

Заводской номер: 77.38.262 Количество на модель: 2
77.38.262
2
13

Номер детали на чертеже:

13

Кронштейн пружины планетарного тормоза

Заводской номер: 77.38.224-1 Количество на модель: 2
77.38.224-1
2
14

Номер детали на чертеже:

14

Кронштейн с пружиной планетарного тормоза в сборе (левый)

Заводской номер: 77.38.043 Количество на модель: 1
77.38.043
1
15

Номер детали на чертеже:

15

Пружина верхняя

Заводской номер: 77.38.130А Количество на модель: 4
77.38.130А
4
16

Номер детали на чертеже:

16

Прокладка крышки заднего моста

Заводской номер: 77.38.223-1 Количество на модель: 1
77.38.223-1
1
17

Номер детали на чертеже:

17

Шкив тормоза планетарного механизма

Заводской номер: 77.38.145 Количество на модель: 2
77.38.145
2
18

Номер детали на чертеже:

18

Крышка люка

Заводской номер: 77.38.208А Количество на модель: 1
77.38.208А
1
19

Номер детали на чертеже:

19

Прокладка крышки люка

Заводской номер: 77.38.209 Количество на модель: 1
77.38.209
1
20

Номер детали на чертеже:

20

Пробка заливной горловины в сборе

Заводской номер: 77.38.024-1 Количество на модель: 1
77.38.024-1
1
21

Номер детали на чертеже:

21

Прокладка пробки

Заводской номер: 77.38.203 Количество на модель: 1
77.38.203
1
22

Номер детали на чертеже:

22

Крышка заднего моста в сборе

Заводской номер: 77.38.022-2 Количество на модель: 1
77.38.022-2
1
23

Номер детали на чертеже:

23

Кронштейн ленты планетарного тормоза

Заводской номер: 77.38.205 Количество на модель: 2
77.38.205
2
24

Номер детали на чертеже:

24

Шпонка сегментная 4Х6,5, ГОСТ 8795-58

Заводской номер: Шпонка сегментная 4Х6,5, Т.О Количество на модель: 2
Шпонка сегментная 4Х6,5, Т.О
2
25

Номер детали на чертеже:

25

Рычаг планетарного тормоза правый

Заводской номер: 77.38.035 Количество на модель: 1
77.38.035
1
27

Номер детали на чертеже:

27

Коробка управления правая в сборе

Заводской номер: 77.38.031-1 Количество на модель: 1
77.38.031-1
1
28

Номер детали на чертеже:

28

Палец

Заводской номер: 77.38.228 Количество на модель: 10
77.38.228
10
29

Номер детали на чертеже:

29

Рычаг остановочного тормоза правый

Заводской номер: 77.38.033 Количество на модель: 1
77.38.033
1
30

Номер детали на чертеже:

30

Ось

Заводской номер: 77.38.221 Количество на модель: 2
77.38.221
2
31

Номер детали на чертеже:

31

Прокладка коробки управления

Заводской номер: 77.38.168-1 Количество на модель: 2
77.38.168-1
2
32

Номер детали на чертеже:

32

Палец двуплечих рычагов

Заводской номер: 77.38.218 Количество на модель: 4
77.38.218
4
33

Номер детали на чертеже:

33

Шплинт 4Х36, ГОСТ 397-66

Заводской номер: Шплинт 4Х36 Количество на модель: 8
Шплинт 4Х36
8
34

Номер детали на чертеже:

34

Втулка распорная

Заводской номер: 77.38.187 Количество на модель: 4
77.38.187
4
35

Номер детали на чертеже:

35

Кронштейн с пружиной планетарного тормоза в сборе (правый)

Заводской номер: 77.38.044 Количество на модель: 1
77.38.044
1
36

Номер детали на чертеже:

36

Винт регулировочный

Заводской номер: 77.38.129 Количество на модель: 4
77.38.129
4
37

Номер детали на чертеже:

37

Крышка нижняя

Заводской номер: 77.38.127 Количество на модель: 4
77.38.127
4
38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 77.38.128 Количество на модель: 4
77.38.128
4
39

Номер детали на чертеже:

39

Механизм планетарный в сборе

Заводской номер: 77.38.011 Количество на модель: 1
77.38.011
1
40

Номер детали на чертеже:

40

Прокладка пробки

Заводской номер: 77.37.203 Количество на модель: 1
77.37.203
1
41

Номер детали на чертеже:

41

Пробка сливная с магнитом в сборе

Заводской номер: 77.37.019А Количество на модель: 1
77.37.019А
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 77.38.193 Количество на модель: 3
77.38.193
3
43

Номер детали на чертеже:

43

Кожух в сборе

Заводской номер: 77.38.028-1 Количество на модель: 1
77.38.028-1
1
44

Номер детали на чертеже:

44

Корпус трансмиссии

Заводской номер: 77.38.101-1А Количество на модель: 1
77.38.101-1А
1
45

Номер детали на чертеже:

45

Корпус трансмиссии в сборе со шпильками

Заводской номер: 77.38.021-1А Количество на модель: 1
77.38.021-1А
1
46

Номер детали на чертеже:

46

Прокладка стакана подшипника

Заводской номер: 77.38.222 Количество на модель: 2
77.38.222
2
48

Номер детали на чертеже:

48

Уплотнение в сборе

Заводской номер: 77.38.014А Количество на модель: 2
77.38.014А
2
49

Номер детали на чертеже:

49

Болт М12Х40, ГОСТ 7796-62

Заводской номер: Болт М12Х40 Количество на модель: 12
Болт М12Х40
12
50

Номер детали на чертеже:

50

Шайба пружинная 12Т, ГОСТ 6402-61

Заводской номер: Шайба пружинная 12Т Количество на модель: 12
Шайба пружинная 12Т
12
51

Номер детали на чертеже:

51

Кольцо уплотнительное

Заводской номер: 77.38.184 Количество на модель: 2
77.38.184
2
52

Номер детали на чертеже:

52

Лента тормозная нижняя ветвь

Заводской номер: 77.38.158-1 Количество на модель: 2
77.38.158-1
2
53

Номер детали на чертеже:

53

Накладка тормозной ленты нижняя

Заводской номер: 77.38.149-1 Количество на модель: 2
77.38.149-1
2
54

Номер детали на чертеже:

54

Нижняя ветвь ленты в сборе

Заводской номер: 77.38.018-1 Количество на модель: 2
77.38.018-1
2
55

Номер детали на чертеже:

55

Лента планетарного тормоза в сборе

Заводской номер: 77.38.016-1А Количество на модель: 2
77.38.016-1А
2
041238
Не указан
77.38.016-1А
Лента ДТ-75 планетарная (А)
Код: 041238
Артикул: 77.38.016-1А,
33 в наличии

На складах : 33 шт.

13 шт. Машково д., Люберецкий р-н 2 шт. Москва, Варшавское ш. 2 шт. Москва, Дмитровское ш. 2 шт. Красногорск 2 шт. Екатеринбург 2 шт. Нижний Новгород 1 шт. Новосибирск 1 шт. Нефтекамск 6 шт. Пермь 2 шт. Уфа
Производитель: Не указан
56

Номер детали на чертеже:

56

Штифт

Заводской номер: 77.38.200 Количество на модель: 4
77.38.200
4
016866
Не указан
200 (6200) 200
Подшипник системы питания МАЗ
Код: 016866
Артикул: 200 (6200), 200
Нет в наличии

На складах : Нет в наличии

Производитель: Не указан
57

Номер детали на чертеже:

57

Пластина запорная

Заводской номер: 77.38.186-1 Количество на модель: 4
77.38.186-1
4
58

Номер детали на чертеже:

58

Опора пальца

Заводской номер: 77.38.125 Количество на модель: 4
77.38.125
4
59

Номер детали на чертеже:

59

Пластина замковая

Заводской номер: 77.38.138 Количество на модель: 8
77.38.138
8
60

Номер детали на чертеже:

60

Кольцо уплотнительное

Заводской номер: 77.38.212 Количество на модель: 2
77.38.212
2
61

Номер детали на чертеже:

61

Болт М12Х1,25Х30, ГОСТ 7796-62

Заводской номер: Болт М12Х1,25Х30 Количество на модель: 12
Болт М12Х1,25Х30
12
72

Номер детали на чертеже:

72

Накладка

Заводской номер: 77.38.189-1 Количество на модель: 4
77.38.189-1
4
73

Номер детали на чертеже:

73

Рычаг двуплечий короткий

Заводской номер: 77.38.215 Количество на модель: 4
77.38.215
4
067661
Не указан
215 (6215) 215
Подшипник Т-150, с/х вала заднего хода, КР ГАЗ-33027
Код: 067661
Артикул: 215 (6215), 215
32 в наличии

На складах : 32 шт.

15 шт. Машково д., Люберецкий р-н 2 шт. Москва, Варшавское ш. 9 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 1 шт. Нижний Новгород 1 шт. Нефтекамск 2 шт. Иркутск 1 шт. Тула
Производитель: Не указан
81

Номер детали на чертеже:

81

Палец кронштейна тормоза

Заводской номер: 77.38.217 Количество на модель: 4
77.38.217
4
82

Номер детали на чертеже:

82

Гайка натяжная тормоза

Заводской номер: 77.38.214 Количество на модель: 4
77.38.214
4
044350
Не указан
77.38.214
Гайка ДТ-75 натяжная тормоза
Код: 044350
Артикул: 77.38.214,
Под заказ

На складах : Под заказ

Производитель: Не указан
86

Номер детали на чертеже:

86

Винт регулировочный

Заводской номер: 77.38.164-1 Количество на модель: 4
77.38.164-1
4
705154
Не указан
77.38.164-1
Винт ДТ-75 регулировочный РФ
Код: 705154
Артикул: 77.38.164-1,
Нет в наличии

На складах : Нет в наличии

Производитель: Не указан
89

Номер детали на чертеже:

89

Палец проушины

Заводской номер: 77.38.151 Количество на модель: 4
77.38.151
4
90

Номер детали на чертеже:

90

Серьга

Заводской номер: 77.38.152 Количество на модель: 8
77.38.152
8
98

Номер детали на чертеже:

98

Рычаг двуплечий длинный

Заводской номер: 77.38.216 Количество на модель: 4
77.38.216
4
99

Номер детали на чертеже:

99

Серьга планетарного тормоза

Заводской номер: 77.38.220 Количество на модель: 2
77.38.220
2
110

Номер детали на чертеже:

110

Прокладка регулировочная (0,5 мм)

Заводской номер: 77.38.135А Количество на модель: 8
77.38.135А
8
111

Номер детали на чертеже:

111

Прокладка регулировочная (0,2 мм)

Заводской номер: 77.38.134А Количество на модель: 8
77.38.134А
8
112

Номер детали на чертеже:

112

Прокладка регулировочная (0,1 мм)

Заводской номер: 77.38.133А Количество на модель: 4
77.38.133А
4
119

Номер детали на чертеже:

119

Ось сателлита

Заводской номер: 77.38.122-1 Количество на модель: 6
77.38.122-1
6
120

Номер детали на чертеже:

120

Кольцо

Заводской номер: 77.38.123-1 Количество на модель: 12
77.38.123-1
12
122

Номер детали на чертеже:

122

Сателлит

Заводской номер: 77.38.103-2 Количество на модель: 6
77.38.103-2
6
125

Номер детали на чертеже:

125

Кольцо уплотнительное

Заводской номер: 77.38.106 Количество на модель: 2
77.38.106
2
128

Номер детали на чертеже:

128

Кольцо стопорное

Заводской номер: 77.38.110А Количество на модель: 2
77.38.110А
2
134

Номер детали на чертеже:

134

Кольцо стопорное

Заводской номер: 77.38.137А Количество на модель: 2
77.38.137А
2
142

Номер детали на чертеже:

142

Труба

Заводской номер: 77.38.176 Количество на модель: 2
77.38.176
2
143

Номер детали на чертеже:

143

Стяжка

Заводской номер: 77.38.177 Количество на модель: 2
77.38.177
2
145

Номер детали на чертеже:

145

Втулка

Заводской номер: 77.38.211-1 Количество на модель: 2
77.38.211-1
2
148

Номер детали на чертеже:

148

Шток регулировки

Заводской номер: 77.38.178 Количество на модель: 2
77.38.178
2
150

Номер детали на чертеже:

150

Кожух сальника

Заводской номер: 77.38.117 Количество на модель: 2
77.38.117
2
155

Номер детали на чертеже:

155

Шайба специальная

Заводской номер: 77.38.112 Количество на модель: 2
77.38.112
2
159

Номер детали на чертеже:

159

Стакан

Заводской номер: 77.38.116 Количество на модель: 2
77.38.116
2
Детали карданной передачи ДТ-75М Задний мост (разрез по остановочному тормозу и тормозу планетарного механизма) (77.38.001) ДТ-75М
Вернуться в раздел каталога
