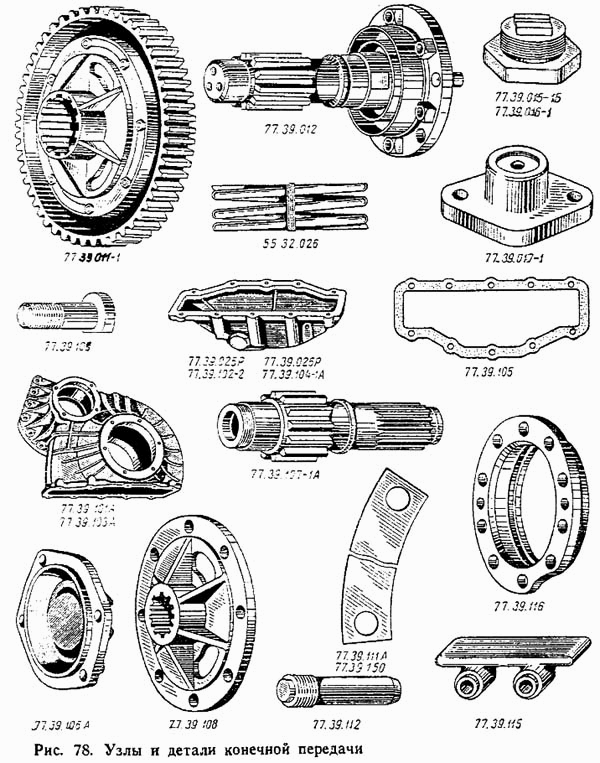

Узлы и детали конечной передачи ДТ-75М. Каталог 1996г.

Передача конечная (вид сбоку) (77.39.002) ДТ-75М Детали конечной передачи ДТ-75М

Вид отображения:

Детали справа

По ширине экрана

77.39.101А

77.39.012

77.39.016-1

77.39.025Р

77.39.102-2

77.39.026Р

1

77.39.111А

77.39.109

77.39.108

77.39.011-1

10

11

12

55.32.026

17

18

19

22

23

25

26

27

77.39.107-1А

30

77.39.106А

77.39.103А

38

39

41

43

44

77.39.150

77.39.112

49

53

56

57

58

60

63

77.39.116

65

77.39.104-1А

77.39.105

77.39.115

77.39.017-1

77.39.015-1Б

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Корпус конечной передачи правый

Заводской номер: 77.39.101А Количество на модель: 1

77.39.101А

1

Номер детали на чертеже:

Вал ведущего колеса в сборе

Заводской номер: 77.39.012 Количество на модель:

77.39.012

Номер детали на чертеже:

Пробка с магнитом в сборе (с левой резьбой)

Заводской номер: 77.39.016-1 Количество на модель: 1

77.39.016-1

1

Номер детали на чертеже:

Крышка конечной передачи правая в сборе (для запасных частей)

Заводской номер: 77.39.025Р Количество на модель: 1

77.39.025Р

1

Номер детали на чертеже:

Крышка конечной передачи правая

Заводской номер: 77.39.102-2 Количество на модель: 1

77.39.102-2

1

Номер детали на чертеже:

Крышка конечной передачи левая в сборе (для запасных частей)

Заводской номер: 77.39.026Р Количество на модель: 1

77.39.026Р

1

1

Номер детали на чертеже:

1

Шестерня ведомая

Заводской номер: 77.39.124-1 Количество на модель: 2

77.39.124-1

2

2

Номер детали на чертеже:

2

Шайба замковая

Заводской номер: 77.39.111А Количество на модель: 8

77.39.111А

8

4

Номер детали на чертеже:

4

Болт призонный

Заводской номер: 77.39.109 Количество на модель: 16

77.39.109

16

5

Номер детали на чертеже:

5

Ступица ведомой шестерни

Заводской номер: 77.39.108 Количество на модель: 2

77.39.108

2

6

Номер детали на чертеже:

6

Шестерня ведомая со ступицей в сборе

Заводской номер: 77.39.011-1 Количество на модель: 2

77.39.011-1

2

10

Номер детали на чертеже:

10

Кольцо стопорное

Заводской номер: 77.39.140 Количество на модель: 2

77.39.140

2

11

Номер детали на чертеже:

11

Кольцо стопорное

Заводской номер: 77.39.139 Количество на модель: 2

77.39.139

2

12

Номер детали на чертеже:

12

Корпус уплотнения

Заводской номер: 77.39.134 Количество на модель: 2

77.39.134

2

16

Номер детали на чертеже:

16

Пружина уплотнения в сборе

Заводской номер: 55.32.026 Количество на модель: 2

55.32.026

2

17

Номер детали на чертеже:

17

Чехол уплотнения

Заводской номер: 55.32.161 Количество на модель: 2

55.32.161

2

18

Номер детали на чертеже:

18

Шайба нажимная

Заводской номер: 55.32.163 Количество на модель: 4

55.32.163

4

19

Номер детали на чертеже:

19

Кольцо уплотнения

Заводской номер: 77.39.142 Количество на модель: 2

77.39.142

2

22

Номер детали на чертеже:

22

Козырек защитный

Заводской номер: 77.39.141 Количество на модель: 2

77.39.141

2

23

Номер детали на чертеже:

23

Прокладка корпуса уплотнения

Заводской номер: 77.39.145 Количество на модель: 2

77.39.145

2

25

Номер детали на чертеже:

25

Колесо ведущее

Заводской номер: 77.39.132А Количество на модель: 2

77.39.132А

2

044635

ЧЕТРА

112.39.132-2

Код: 044635

Артикул: 112.39.132-2,

Производитель: ЧЕТРА

101193

ЧЕТРА

77.39.132А

Код: 101193

Артикул: 77.39.132А,

Производитель: ЧЕТРА

26

Номер детали на чертеже:

26

Прокладка крышки

Заводской номер: 77.39.144 Количество на модель: 2

77.39.144

2

27

Номер детали на чертеже:

27

Кольцо пружинное

Заводской номер: А41-31 Количество на модель: 2

А41-31

2

28

Номер детали на чертеже:

28

Шестерня ведущая

Заводской номер: 77.39.107-1А Количество на модель: 2

77.39.107-1А

2

048625

77.39.107-1А

Код: 048625

Артикул: 77.39.107-1А,

Производитель:

30

Номер детали на чертеже:

30

Шайба замочная

Заводской номер: 77.39.125 Количество на модель: 2

77.39.125

2

33

Номер детали на чертеже:

33

Крышка

Заводской номер: 77.39.106А Количество на модель: 2

77.39.106А

2

34

Номер детали на чертеже:

34

Корпус конечной передачи левый

Заводской номер: 77.39.103А Количество на модель: 1

77.39.103А

1

38

Номер детали на чертеже:

38

Шайба

Заводской номер: 77.39.128 Количество на модель: 2

77.39.128

2

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 77.39.136-1 Количество на модель: 2

77.39.136-1

2

41

Номер детали на чертеже:

41

Корпус сальника

Заводской номер: 77.39.131 Количество на модель: 2

77.39.131

2

43

Номер детали на чертеже:

43

Прокладка корпуса сальника

Заводской номер: 77.39.143 Количество на модель: 2

77.39.143

2

44

Номер детали на чертеже:

44

Прокладка корпуса конечной передачи

Заводской номер: 77.39.122 Количество на модель: 2

77.39.122

2

45

Номер детали на чертеже:

45

Пластина замковая

Заводской номер: 77.39.150 Количество на модель: 10

77.39.150

10

47

Номер детали на чертеже:

47

Штифт

Заводской номер: 77.39.112 Количество на модель: 2

77.39.112

2

49

Номер детали на чертеже:

49

Шайба специальная бугеля

Заводской номер: 77.39.148 Количество на модель: 2

77.39.148

2

53

Номер детали на чертеже:

53

Бугель

Заводской номер: 77.39.119 Количество на модель: 2

77.39.119

2

56

Номер детали на чертеже:

56

Пластина замковая (1,4 мм)

Заводской номер: 77.39.120 Количество на модель: 4

77.39.120

4

57

Номер детали на чертеже:

57

Шайба черная

Заводской номер: 77.39.149 Количество на модель: 8

77.39.149

8

58

Номер детали на чертеже:

58

Прокладка регулировочная

Заводской номер: 77.39.121 Количество на модель: 12

77.39.121

12

60

Номер детали на чертеже:

60

Шайба специальная

Заводской номер: 77.39.123 Количество на модель: 2

77.39.123

2

63

Номер детали на чертеже:

63

Кольцо уплотнительное

Заводской номер: 77.39.135 Количество на модель: 2

77.39.135

2

64

Номер детали на чертеже:

64

Стакан подшипника

Заводской номер: 77.39.116 Количество на модель: 2

77.39.116

2

65

Номер детали на чертеже:

65

Прокладка стакана подшипника

Заводской номер: 77.39.118 Количество на модель: 2

77.39.118

2

66

Номер детали на чертеже:

66

Крышка конечной передачи левая

Заводской номер: 77.39.104-1А Количество на модель: 1

77.39.104-1А

1

67

Номер детали на чертеже:

67

Прокладка крышки конечной передачи

Заводской номер: 77.39.105 Количество на модель: 2

77.39.105

2

71

Номер детали на чертеже:

71

Накладка предохранительная

Заводской номер: 77.39.115 Количество на модель: 2

77.39.115

2

74

Номер детали на чертеже:

74

Крышка с сапуном в сборе

Заводской номер: 77.39.017-1 Количество на модель: 2

77.39.017-1

2

80

Номер детали на чертеже:

80

Пробка с магнитом в сборе

Заводской номер: 77.39.015-1Б Количество на модель: 1

77.39.015-1Б

1
