Узлы и детали коробки передач ДТ-75М. Каталог 1996г.

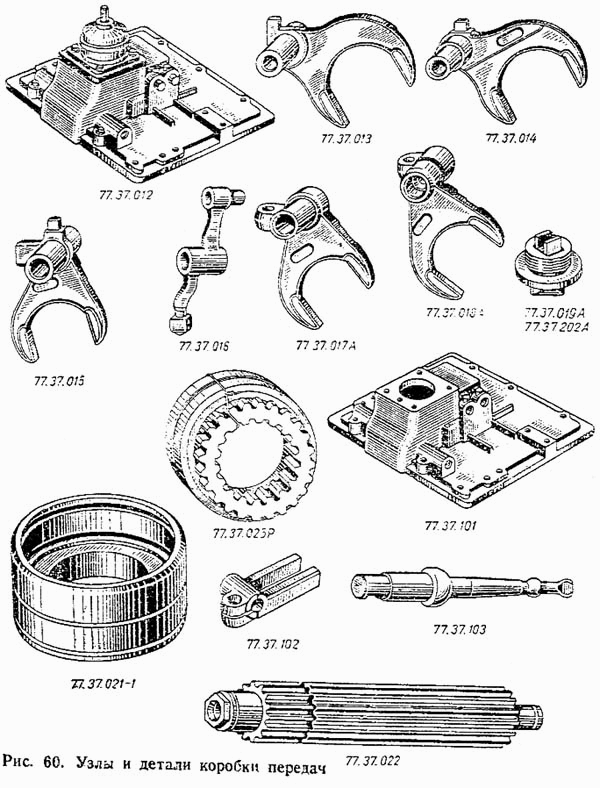

Коробка передач (поперечный разрез и разрез по валу заднего моста) (77.37.001) ДТ-75М Детали коробки передач ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Муфта зубчатая с корпусом уплотнения (для запасных частей)

Заводской номер: 77.37.025Р Количество на модель: 1
77.37.025Р
1

Номер детали на чертеже:

Вилка переключения I и II передач в сборе

Заводской номер: 77.37.014 Количество на модель:
77.37.014
131

Номер детали на чертеже:

131

Вилка переключения заднего хода в сборе

Заводской номер: 77.37.015 Количество на модель: 1
77.37.015
1

Номер детали на чертеже:

Вилка переключения V и VI передач в сборе

Заводской номер: 77.37.017А Количество на модель:
77.37.017А

Номер детали на чертеже:

Вилка переключения VII передачи в сборе

Заводской номер: 77.37.018А Количество на модель:
77.37.018А

Номер детали на чертеже:

Вилка переключения III и IV передач в сборе

Заводской номер: 77.37.013 Количество на модель:
77.37.013
2

Номер детали на чертеже:

2

Прокладка регулировочная 05 мм

Заводской номер: 77.37.112 Количество на модель: 4
77.37.112
4
3

Номер детали на чертеже:

3

Стакан подшипника

Заводской номер: 77.37.107А Количество на модель: 1
77.37.107А
1
7

Номер детали на чертеже:

7

Пробка сливная с магнитом в сборе

Заводской номер: 77.37.019А Количество на модель: 1
77.37.019А
1
7

Номер детали на чертеже:

7

Кольцо упорное

Заводской номер: 77.37.106 Количество на модель: 1
77.37.106
1
14

Номер детали на чертеже:

14

Стакан с корпусом уплотнения в сборе

Заводской номер: 77.37.021-1 Количество на модель: 1
77.37.021-1
1
29

Номер детали на чертеже:

29

Вилка

Заводской номер: 77.37.102 Количество на модель: 1
77.37.102
1
31

Номер детали на чертеже:

31

Прокладка фланца

Заводской номер: 77.37.114 Количество на модель: 2
77.37.114
2
33

Номер детали на чертеже:

33

Фланец крышки коробки передач

Заводской номер: 77.37.113 Количество на модель: 1
77.37.113
1
34

Номер детали на чертеже:

34

Рычаг

Заводской номер: 77.37.103 Количество на модель: 1
77.37.103
1
35

Номер детали на чертеже:

35

Крышка коробки передач в сборе

Заводской номер: 77.37.012 Количество на модель: 1
77.37.012
1
50

Номер детали на чертеже:

50

Крышка коробки передач

Заводской номер: 77.37.101 Количество на модель: 1
77.37.101
1
70

Номер детали на чертеже:

70

Вал вторичный

Заводской номер: 77.37.105 Количество на модель: 1
77.37.105
1
118

Номер детали на чертеже:

118

Вал дополнительный со втулкой в сборе

Заводской номер: 77.37.022 Количество на модель: 1
77.37.022
1
142

Номер детали на чертеже:

142

Пробка

Заводской номер: 77.37.202А Количество на модель: 1
77.37.202А
1
150

Номер детали на чертеже:

150

Планка запорная

Заводской номер: 77.37.109 Количество на модель: 1
77.37.109
1
Коробка передач (поперечный разрез и разрез по валу заднего моста) (77.37.001) ДТ-75М Детали коробки передач ДТ-75М
