Установка масляного ротора (85.08.002-2) ДТ-75М. Каталог 1996г.

Привод гидравлического насоса ДТ-75М Узлы и детали масляного радиатора ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

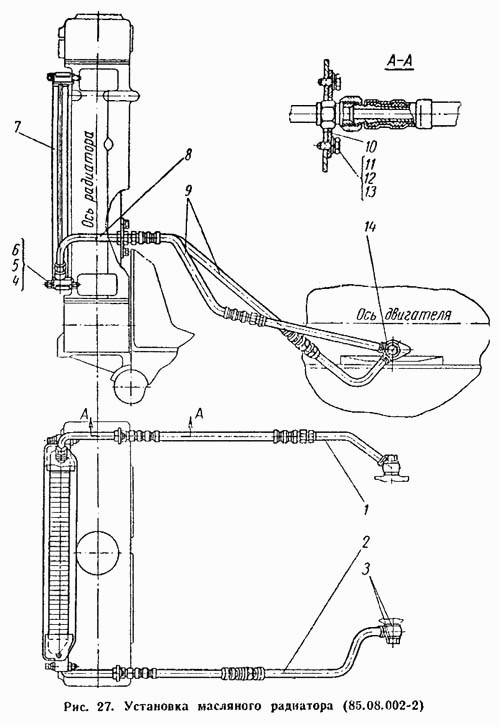

Установка масляного радиатора

Заводской номер: 85.08.002-2 Количество на модель: 1
85.08.002-2
1
1

Номер детали на чертеже:

1

Трубка масляного радиатора подводящая в сборе

Заводской номер: 85.08.031 Количество на модель: 1
85.08.031
1
2

Номер детали на чертеже:

2

Трубка масляного радиатора отводящая в сборе

Заводской номер: 85.08.032 Количество на модель: 1
85.08.032
1
3

Номер детали на чертеже:

3

Кольцо уплотнительное

Заводской номер: 54.08.407 Количество на модель: 4
54.08.407
4
4

Номер детали на чертеже:

4

Шайба 10, ГОСТ 11371-65

Заводской номер: Шайба 10 Количество на модель: 4
Шайба 10
4
5

Номер детали на чертеже:

5

Шайба пружинная 10Т, ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Т Количество на модель: 4
Шайба пружинная 10Т
4
6

Номер детали на чертеже:

6

Болт М10Х70, ГОСТ 7795-62

Заводской номер: Болт М10Х70 Количество на модель: 4
Болт М10Х70
4
7

Номер детали на чертеже:

7

Радиатор масляный в сборе

Заводской номер: 85.08.040 Количество на модель: 1
85.08.040
1
8

Номер детали на чертеже:

8

Трубка масляного радиатора в сборе

Заводской номер: 77.08.014 Количество на модель: 2
77.08.014
2
9

Номер детали на чертеже:

9

Шланг передний

Заводской номер: 77.66.011 Количество на модель: 2
77.66.011
2
10

Номер детали на чертеже:

10

Фланец

Заводской номер: 77.08.117-1 Количество на модель: 2
77.08.117-1
2
11

Номер детали на чертеже:

11

Болт М8Х20, ГОСТ 7796-62

Заводской номер: Болт М8Х20 Количество на модель: 40
Болт М8Х20
40
12

Номер детали на чертеже:

12

Шайба пружинная 8Н, ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н Количество на модель: 4
Шайба пружинная 8Н
4
13

Номер детали на чертеже:

13

Шайба 8, ГОСТ 11371-65

Заводской номер: Шайба 8 Количество на модель: 4
Шайба 8
4
14

Номер детали на чертеже:

14

Проволока 1,6Х200, ГОСТ 3282-46

Заводской номер: Проволока 1,6Х200 Количество на модель: 2
Проволока 1,6Х200
2
