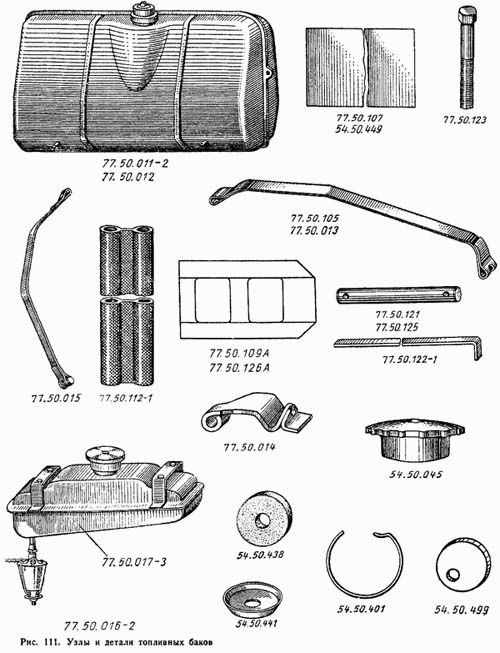

Узлы и детали топливных баков ДТ-75М. Каталог 1996г.

Установка топливного бака (77.50.003) ДТ-75М Выпускная система ДТ-75М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт М12Х25, ГОСТ 7796-62

Заводской номер: Болт М12Х25 Количество на модель: 1
Болт М12Х25
1

Номер детали на чертеже:

Шайба

Заводской номер: 54.50.441 Количество на модель:
54.50.441

Номер детали на чертеже:

Резиновая прокладка

Заводской номер: 54.50.438 Количество на модель:
54.50.438

Номер детали на чертеже:

Установка бензинового бачка

Заводской номер: 77.50.016-2 Количество на модель:
77.50.016-2

Номер детали на чертеже:

Бачок в сборе

Заводской номер: 77.50.017-3 Количество на модель:
77.50.017-3

Номер детали на чертеже:

Уплотнение заднего листа капота

Заводской номер: 77.50.112-1 Количество на модель:
77.50.112-1

Номер детали на чертеже:

Лента топливного бака задняя в сборе

Заводской номер: 77.50.015 Количество на модель:
77.50.015

Номер детали на чертеже:

Линейка мерная топливного бака

Заводской номер: 77.50.122-1 Количество на модель:
77.50.122-1

Номер детали на чертеже:

Прокладка бугеля

Заводской номер: 54.50.449 Количество на модель:
54.50.449

Номер детали на чертеже:

Прокладка бугеля задняя

Заводской номер: 77.50.107 Количество на модель:
77.50.107

Номер детали на чертеже:

Кольцо пружинное горловины бака

Заводской номер: 54.50.401 Количество на модель:
54.50.401

Номер детали на чертеже:

Палец бугеля

Заводской номер: 77.50.121 Количество на модель:
77.50.121

Номер детали на чертеже:

Прокладка крышки бачка

Заводской номер: 54.50.499 Количество на модель: 1
54.50.499
1

Номер детали на чертеже:

Топливный бак в сборе

Заводской номер: 77.50.011-2 Количество на модель:
77.50.011-2

Номер детали на чертеже:

Лента топливного бака передняя

Заводской номер: 77.50.105 Количество на модель:
77.50.105

Номер детали на чертеже:

Болт

Заводской номер: 77.50.123 Количество на модель:
77.50.123

Номер детали на чертеже:

Прокладка под бак передняя

Заводской номер: 77.50.126А Количество на модель:
77.50.126А

Номер детали на чертеже:

Палец

Заводской номер: 77.50.125 Количество на модель:
77.50.125
1

Номер детали на чертеже:

1

Кронштейн ленты в сборе

Заводской номер: 77.50.014 Количество на модель: 2
77.50.014
2
9

Номер детали на чертеже:

9

Прокладка под бак задняя

Заводской номер: 77.50.109А Количество на модель: 2
77.50.109А
2
14

Номер детали на чертеже:

14

Корпус топливного бака в сборе

Заводской номер: 77.50.012 Количество на модель: 1
77.50.012
1
28

Номер детали на чертеже:

28

Пробка бачка в сборе

Заводской номер: 54.50.045 Количество на модель: 1
54.50.045
1
